3 Teknik veriler ve bileşenler Ku llanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 3.11 Komponent arabası Yazılım sürümü SR.713.1 itibariyle Baskı 1 2/2020 170 3.1 1 Komponent arabası Ürün no. 005199 22-xx Komponent a ra…
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 3 Teknik veriler ve bileşenler
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 3.10 X besleyici modülleri
169
3.10.6.2 Güvenlik bilgileri
3.10.6.3 Teknik veriler
3
3
3
3
El yaralanmalarına karşı uyarı
Uzatma kolu park konumuna katlanırken eller için yaralanma tehli-
kesi söz konusudur.
Uzatma kolunu içeri katlarken elinizi uzatma kolu ile
SIPLACE PowerConnector X arasına koymayın.
Uzunluk 648,4 mm (içeri katlanmış)
866,9 mm (açılmış)
Genişlik 34,4 mm
Yükseklik 188,4 mm
Dolu konumlar 3
Ağırlık 3,2 kg
3 Teknik veriler ve bileşenler Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
3.11 Komponent arabası Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
170
3.11 Komponent arabası
Ürün no. 00519922-xx Komponent arabası SIPLACE SX1/SX2, 60 şeritli
Ürün no. 00519722-xx Komponent arabası SIPLACE SX1/SX2, 30 şeritli
SIPLACE SX1/SX2 dizgi makinelerine, her biri 60 şeritli iki komponent arabası SIPLACE SX1/SX2
bağlanabilir. Bir konuma WPC5/WPC6 takılmışsa, diğer konumda 30 şeritli bir komponent arabası
kullanabilirsiniz.
3

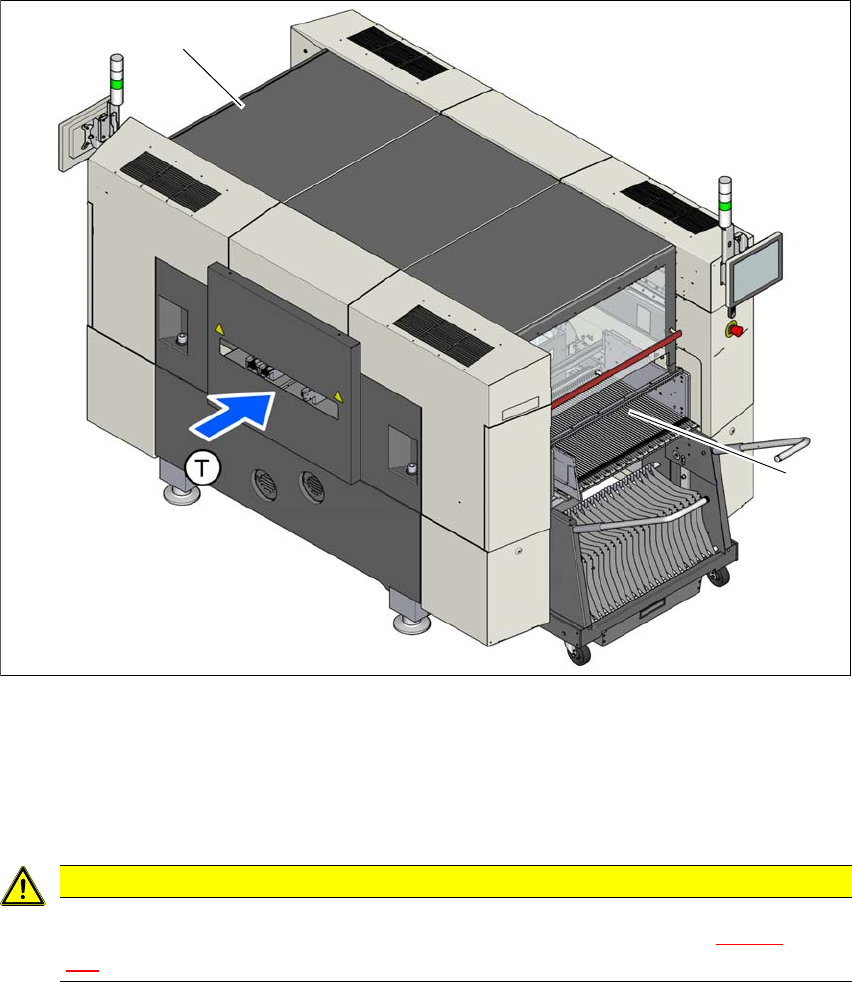

Res. 3.11 - 1 Komponent arabalarının konumları, SIPLACE SX1/SX2
(1) Konum 1
(2) Konum 2
(T) Baskılı devre kartı taşıma yönü
3
DİKKAT
SIPLACE SX1/SX2'nin komponent arabaları sadece, SIPLACE SX1/SX2 komponent ara-
bası içeri çekme tertibatlarının takılı olduğu konumlara bağlanmalıdır (res. 5.15 - 4
, sayfa
282
).
(2)
(1)
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 3 Teknik veriler ve bileşenler
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 3.11 Komponent arabası
171
3.11.1 Yapı
Komponent arabaları, harici bir kurulum istasyonunda besleyici modüller ile donatılabilen bağım-
sız modüllerdir. O nedenle komponent arabasının değiştirilmesi üretim sürecinde sadece kısa bir
kesinti gerektirir.
Komponent arabası temelde şasiden, besleyici modülleri yerleştirmek için komponent tablasın-
dan, bant makarası konteynerinden ve bant atık haznesinden oluşur. İki farklı komponent arabası
mevcuttur. Bir 60 şeritli komponent tablası olan komponent arabası ve bir 30 şeritli komponent tab-
lası olan komponent arabası. 30 şeritli komponent arabasının WPC5/WPC6'nın yanına konulması
gerekir.
3
Res. 3.11 - 2 Komponent arabası, 60 şeritli SIPLACE SX1/SX2, önden ve arkadan görünüm
(1) Şasi
(2) Komponent tablası
(3) Bant konteyneri
(4) Bant atık haznesi
(5) Tutamak
(6) Müdahaleye karşı koruyucu düzenek
(1)
(2)
(5)
(4)
(3)
(5)
(4)
(6)
(6)
