4 Kurulum ve devreye alma Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 4.3 Dizgi makinesi kurulumu Yazılım sürümü SR.713.1 itibariyle Ba skı 12/2020 202 4.3 Dizgi makinesi kurulumu 4.3.1 Uyarı bilgileri 4 4 4 4 4 U…
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 4 Kurulum ve devreye alma
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 4.2 Kurulum yeri altyapısı
201
4
F7 Conveyor control 6,3 24
F8 Y Sensor Modul 1 6,3 27
F9 Y Sensor Modul 2 6,3 27
F10 Internal 6,3 24
F11 SSK-Ready CSB 6,3 24
F12 CSB supply 6,3 24
F14 Head supply1 6,3 42
F15 Head supply 2 6,3 42
F16 Conveyor drives 6,3 42
-- -- -- --
-- -- -- --
F19 Head Axis1 6,3 160
F20 Head Axis 2 6,3 160
F21 Vision 6,3 42
F22 FCU 1 6,3 27
F23 FCU 2 6,3 27
NOT
Mikro sigortaların değiştirilmesi
Mikro sigortaları sadece onaylı sigortalar ile değiştirin!
Sigorta Bileşen Akım [A] Gerilim [V]
4 Kurulum ve devreye alma Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
4.3 Dizgi makinesi kurulumu Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
202
4.3 Dizgi makinesi kurulumu
4.3.1 Uyarı bilgileri
4
4
4
4
4
UYARI
Geçerli kaza düzenlemelerine uyun!
Dizgi makinesini yalnızca SIPLACE teknisyenlerinin veya sertifikalı kişilerin kurmasına ve
çalıştırmasına izin verilir.
Ağır malların nakliyesine ilişkin geçerli kaza düzenlemelerine uyun.
UYARI
Dizgi makinesinin alt tarafında yapılacak montaj çalışmalarında yaralanma tehlikesi!
Dizgi makinesinin alt tarafında yapılacak montaj çalışmalarında yaralanma tehlikesi söz
konusudur.
Dizgi makinesini uygun önlemlerle ayrıca emniyete alın. Destek olarak tek başına
forkliftin kullanılmasına izin verilmez.
UYARI
Montaj çalışmalarında yaralanma tehlikesi!
Montaj sırasında köprülerin yanlış konumlandırılması, tavan boşluğunu kısıtlar ve yara-
lanmalara neden olabilir.
Köprülerin baskılı devre kartı taşıma alanının üzerinde konumlandırıldığından emin
olun.
UYARI
Dizgi makinesinin yükseklik ayarı!
Dizgi makinesinin yükseklik ayarı için iki kişi gereklidir:
– Bir kişi gerekli montaj çalışmalarını gerçekleştirir
– Diğer kişi ise montaj sırasında kaldırılmış olan dizgi makinesinin duruş dengesini
gözlemler.
UYARI
Ezilme tehlikesi!
Dizgi makinesini taşırken ayaklarınızın ezilme tehlikesi vardır.
Özel güçlendirilmiş ayakkabılar giyin.
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 4 Kurulum ve devreye alma
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 4.3 Dizgi makinesi kurulumu
203
4.3.2 Dizgi makinesinin forklift ile kaldırılması ve taşınması
4

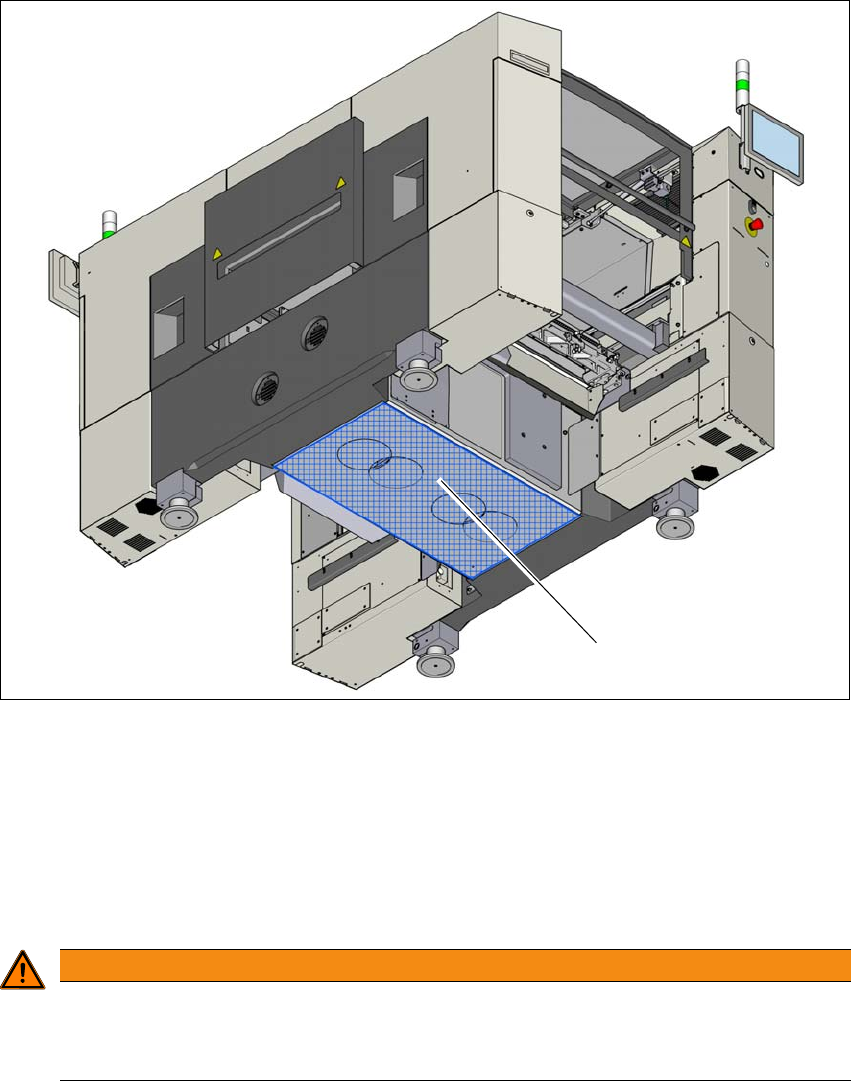

Res. 4.3 - 1 Yerleştirme yüzeyi - Çatal, baskılı devre kartı taşıma yönüne diklemesine
(1) Forklift çatalı için yerleştirme yüzeyi
Forklifti, baskılı devre kartı taşıma yönüne dik açıyla konumlandırın ve çatalı, dizgi makinesi-
nin yerleştirme yüzeyleri çatal üzerinde eşit şekilde duracak kadar açın.
Dizgi makinesini kaldırmadan önce, dizgi makinesinde geri dönüşü olmayan hasarlardan ka-
çınmak için aşağıdaki uyarılara uyduğunuzdan emin olun:
4
UYARI
Çatal yönü!
– Çatal, baskılı devre kartı konveyörüne paralel olarak hizalanmalıdır.
– Çatal, dizgi makinesinde ortalanmalıdır.
(1)
