6 İstasyon eklentileri Kullanım kı lavuzu SIPLACE SX1/SX2 Edition V2 ve V3 6.2 Baskılı devre kartı barkod okuyucu Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 300 6.2 Baskılı devre kartı barkod okuyucu 6.2.1 Açıklama…
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 6 İstasyon eklentileri
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 6.1 Nozul değiştirici
299
6.1.4.4 Montaj
Nozul değiştirici, komponent arabası içeri çekme tertibatına takılıdır.
6

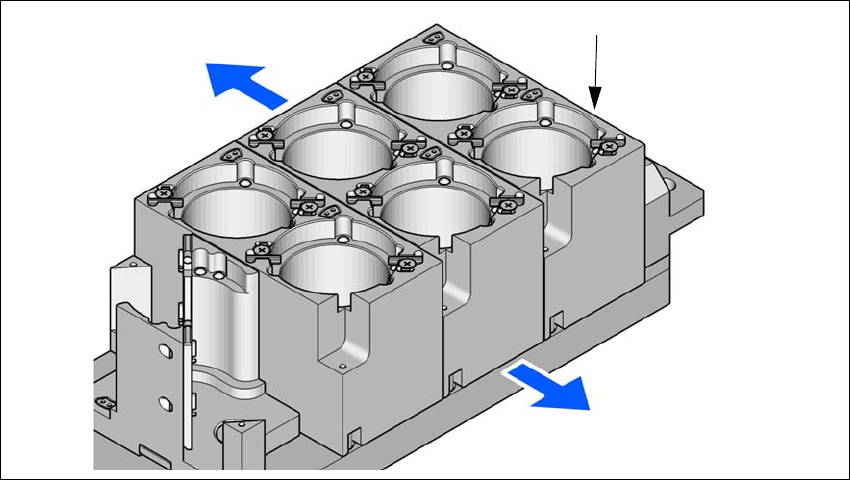

Res. 6.1 - 12 Montaj pozisyonu
(1) İşaretleme deliği
(2) Operatör tarafı
(3) Ok, PCB taşıma yönünü gösterir
6
Nozul değiştiriciyi, operatör tarafından bakıldığında işaretleme deliği (poz. 1) solda olacak şe-
kilde hizalayın.
6.1.4.5 Özel nozullar
SIPLACE dizgi makineleri, komponentleri standart SMT spektrumuna göre işlemektedir.
ASM sürekli olarak özel nozullar geliştirmektedir.
Dizme siparişlerini maksimum hız, hassasiyet ve esneklikle işleyebilmek için tüm dizgi kafaları için
özel nozullar sunulmaktadır. Otomatik nozul değiştiricilerin kullanılması, ürün değiştirirken ortaya
çıkan kurulum sürelerini de azaltmaktadır.
Özel magazin ve kıskaç üretimi için lütfen ASM ile iletişime geçin.
6.1.4.6 SIPLACE TwinStar için komponent atık hazneleri
SIPLACE TwinStar için bir komponent atık haznesi kurulabilir. Finepitch-Vision modülünün yanına
konumlandırılır.
(1)
(2)
(3)
6 İstasyon eklentileri Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
6.2 Baskılı devre kartı barkod okuyucu Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
300
6.2 Baskılı devre kartı barkod okuyucu
6.2.1 Açıklama
Baskılı devre kartı barkod okuyucu, baskılı devre kartlarındaki barkodları otomatik olarak algılar
ve kodlarını çözer. Baskılı devre kartı barkod okuyucuları PCB konveyörünün dizgi makinesinin
giriş tarafında giriş bandı uzatmasına takılır. Barkod şeritlerinin konumuna bağlı olarak, barkod
okuyucular, barkod şeritleri baskılı devre kartının taşıma yönüne uzunlamasına veya enine olacak
şekilde okunabilecek şekilde monte edilebilir.
Tekli konveyör varsa, iki adet baskılı devre kartı barkod okuyucu takılabilir. Bunlar, baskılı devre
kartlarının üst ve alt tarafını tarayabilir.
Çift konveyör varsa, dört adet baskılı devre kartı barkod okuyucu takılabilir. Bunlar, her iki konve-
yör şeridindeki baskılı devre kartlarının üst ve alt tarafını tarayabilir.
Sunulan barkod okuyucular:
– 2D baskılı devre kartı kod okuyucu
Bu kod okuyucu, çubuk kodları ve matris kodları işler. Matris kodu esas olarak barkod eti-
ketleri için çok az yer olduğunda kullanılır.
6
6.2.2 Teknik veriler - 2D kod okuyucu
6
Ölçüler (U x G x Y)
55 x 42 x 22 mm
3
Ağırlık 125 gram
Kod türleri 2D Data matris ECC 0, 50, 80, 100, 140 ve 200
Data matris ECC200
QR kodu, MicroQR kodu
Barkod uzunluğu
Tekli konveyör
Çift konveyör, asenkron
Çift konveyör, senkron
Maks. 40 karakter
Maks. 40 karakter
Maks. 40 karakter
Veri arabirimi RS232, USB 2.0
Elektrik bağlantısı 15 kutuplu D-Sub-HD fiş
Çalışma gerilimi 5 V ile 24 V arası
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 6 İstasyon eklentileri
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 6.3 Giriş bandı uzatması
301
6.3 Giriş bandı uzatması
Ürün no. 00520560-xx Tekli konveyör giriş bandı uzatması
Ürün no. 00520561-xx Çift konveyör giriş bandı uzatması
6.3.1 Açıklama
Giriş bandı uzatmasına PCB barkod okuyucular takılabilir.
6

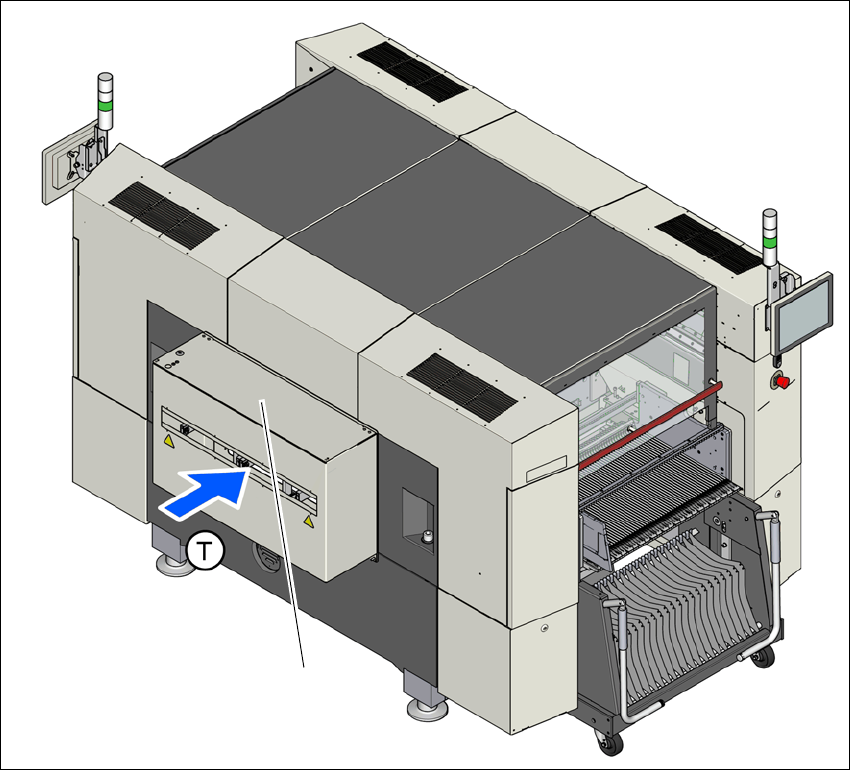

Res. 6.3 - 1 SIPLACE SX1/SX2'nin giriş bandı uzatması
(1)
