00198657-02_UM_SX12-V3_TR.pdf - 第160页
3 Teknik veriler ve bileşenler Ku llanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 3.10 X besleyici modülleri Yazılım sürümü SR.713.1 itibariyle Bas kı 12/2020 160 3.10.2.2 T eknik veriler Uzunluk 584,9 mm Yükseklik 199,…
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 3 Teknik veriler ve bileşenler
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 3.10 X besleyici modülleri
159
3.10.2 SIPLACE Glue Feeder
Ürün no. 00141400-xx SIPLACE Glue Feeder
3
Res. 3.10 - 3 SIPLACE Glue Feeder
3.10.2.1 Açıklama
SIPLACE Glue Feeder ile dizme öncesinde bir komponente yapıştırma noktaları uygulanabilir. Bu
yapıştırma noktaları SIPLACE Vision sistemi ile kontrol edilebilir. Gerekli yapıştırma noktaları,
SIPLACE Pro gövde şekli düzenleyicisinde tanımlanır ve tek tek yapıştırma noktalarının inceleme
dışında bırakılıp bırakılmayacağını belirleyebilirsiniz. Yapıştırma, SIPLACE Pro'nun komponent
düzenleyicisinde açılıp kapatılabilir. SIPLACE Glue Feeder, tabladaki belirli bir şeride sabit olarak
takmanız gereken özel bir besleyici modülüdür. Ayrıntılı açıklama için bkz. "SIPLACE Glue Feeder
kullanım kılavuzu", Almanca [Ürün no. 00197218-01-xx.],
İngilizce [Ürün no. 00197219-xx]
3 Teknik veriler ve bileşenler Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
3.10 X besleyici modülleri Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
160
3.10.2.2 Teknik veriler
Uzunluk 584,9 mm
Yükseklik 199,5 mm
Genişlik 57,6 mm
Dolu besleyici modülü konumları Her biri 8 mm olan 5 şerit
Ağırlık 4,6 kg
Mümkün olan en küçük tekli damlacık çapı
*a
*)a 100 µm nozul çapında ve Heraeus PD 205A-Jet yapıştırıcı (53°C'de) veya Loctite 3621 (53°C'de) kullanı-
mında
0,7 - 0,8 mm (+/- 0,1 mm)
5 atış ile şekillenen damlacık çapı 1,0 mm (+/- 0,2 mm)
Tekli damlacık yüksekliği 0,15 mm (+/- 0,02 mm)
5 atış ile şekillenen damlacık yüksekliği 0,2 - 0,3 mm
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 3 Teknik veriler ve bileşenler
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 3.10 X besleyici modülleri
161
3.10.3 Linear Dipping Unit 2 X (LDU 2 X)
Ürün no. 00117012-xx Flux / LDU 2 X için doğrusal daldırma modülleri
LDU 2 X belirli bir katman kalınlığında lehim pastası sağlayabilen özel bir besleyici modülüdür. Bu
lehim pastası, bileşenlere tatbik edilerek lehimleme özelliklerini iyileştirmek için kullanılabilir. LDU
2 X, bir X besleyici modülü gibi bir komponent tablasına yerleştirilir ve istasyon yazılımı ve hat ya-
zılımı ile kontrol edilir.
Ayrıntılı açıklama için bkz. "SIPLACE LDU 2 X" kullanım kılavuzu.
3

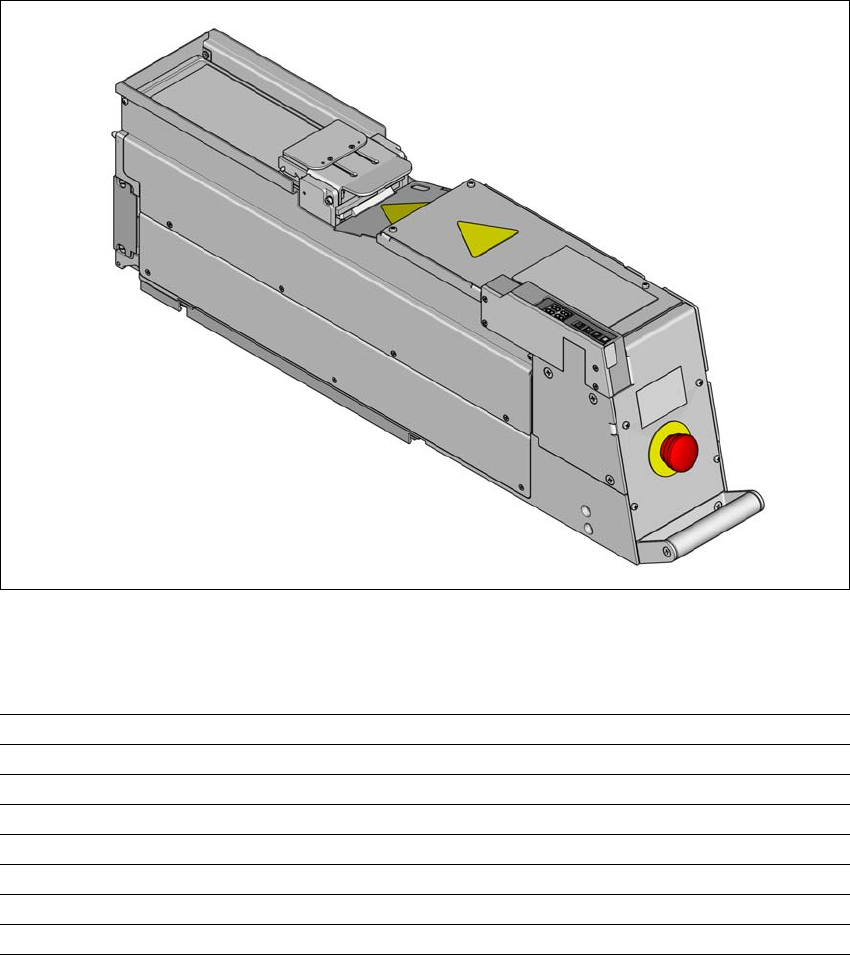

Res. 3.10 - 4 Linear Dipping Unit (LDU 2 X)
3.10.3.1 Teknik veriler
Ölçüler (U x G x Y) 629 mm x 105 mm x 202 mm
Ağırlık 11 kg
Güç tüketimi 24 V dc - 30 V dc, 2 A (60 W)
Maks. gürültü emisyonu 61dB (A)
Sıcaklık aralığı (depolama) -25°C ile +55°C arası
Sıcaklık aralığı (işletim) +18°C ile +25°C arası
Nem (depolama) ≤ %95
Nem (işletim) %30 - %75 (ortalamada %45'den fazla değil)
