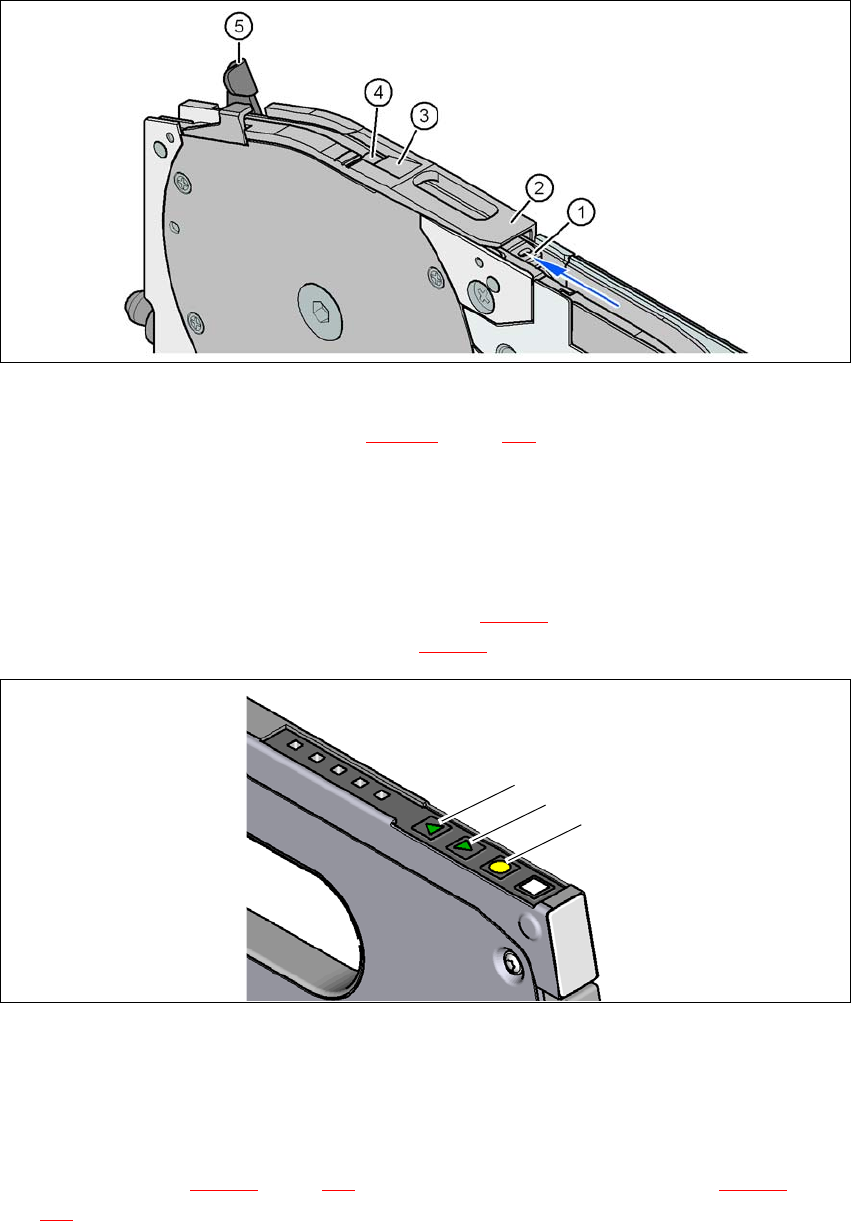

Res. 5.10 - 5 Bant besleyici modülünün alma penceresi
(1) Bant desteği, çıkarılabilir (bkz. kısım 5.10.4.4, sayfa 271)
(2) Alma penceresi
(3) Kapatıcı folyo için çekme kenarı
(4) Komponentler için alma alanı
(5) Alma penceresini kaldırmak ve kilitlemek için kol
Kontrol panelindeki İLERİ düğmesine (poz. 1 res. 5.10 - 6), kapatıcı folyonun bükülme yeri,
komponentlerin alma alanında (poz. 4 res. 5.10 - 5
) bulunana kadar basın.
5
Res. 5.10 - 6 LED göstergeli kontrol paneli
(1) Bandı ileri taşımak için İLERİ düğmesi
(2) Bandı geriye doğru taşımak için GERİ düğmesi
(3) Kapatıcı folyoyu gerdirmek için FOLYO düğmesi
Kolu (poz. 5 res. 5.10 - 5, sayfa 270) ileri iterek alma penceresini (poz. 2 res. 5.10 - 5, sayfa
270
) ilk oturma pozisyonuna kaldırın.
(1)
(2)
(3)
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 5 Dizgi makinesindeki görevler
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 5.10 Besleyici modüllerin kurulumu
271
Kapatıcı folyoyu yanlamasına alma penceresi boyunca öne ve alma penceresinin altından dı-
şarı doğru çekin.
Kapatıcı folyoyu, çekme kenarına (poz. 3 res. 5.10 - 5, sayfa 270) değene kadar geriye kat-
layın.
5
Kolu (poz. 5 res. 5.10 - 5, sayfa 270) geri yatırarak alma penceresini indirin.
Kaplama folyosunu kapatıcı folyo salıncağı (poz. 2 res. 5.10 - 7) üzerinden folyo durdurma
çarklarına (poz. 1 res. 5.10 - 7
) kadar ilerletin.
5
Res. 5.10 - 7 Kapatıcı folyonun kapatıcı folyo durdurma çarklarına yönlendirilmesi
(1) Kapatıcı folyo durdurma çarkları
(2) Kapatıcı folyo
5
Kapatıcı folyoyu gerilene kadar kontrol panelinde FOLYO düğmesine (poz. 3 res. 5.10 - 6,
sayfa 270
) basın. Kapatıcı folyo salıncağı aşağı eğilir ve tahrik motorunu durdurur.
Bandı besleyici modülün ön ucuyla aynı hizada kesin.
5.10.4.4 Ekleme sensörleri
SIPLACE SmartFeeder'a sonradan ekleme sensörleri takılabilir.
Ayrıca ekleme sensörlerine sahip SIPLACE SmartFeeder'ler de mevcuttur (bkz. kısım 3.10
, sayfa
155
itibariyle).
NOT
Alma penceresini ancak kapatıcı folyo çekme kenarına dayandığında indirin.
(1)
(2)
5 Dizgi makinesindeki görevler Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
5.11 Besleyici modüldeki göstergelerin dikkate alınması Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
272
5.10.5 SIPLACE SmartFeeder'a komponent takılması
Kullanım ve kurulum, SIPLACE SmartFeeder X /Xi'nin iş kılavuzlarında açıklanmıştır.
5.11 Besleyici modüldeki göstergelerin dikkate alınması
5
Res. 5.11 - 1 SIPLACE SmartFeeder X
(1) Kontrol paneli - LED gösterge
(2) Durum göstergesi
(2)
(
