5.4 SIPLACE hattının devreye alınması
5
5.4.1 İstasyonların kapatılması
İstasyonu kapatmak için aşağıdaki şekilde ilerleyin:
Tüm dizme işlemlerini, dizgi makinesinde baskılı devre kartı kalmayacak şekilde sonlandırın.
Tüm dizgi kafalarının Z eksenlerinin üst son konumda olup olmadığını kontrol edin.
Dizgi kafalarında hala komponent olup olmadığını kontrol edin ve gerekirse bunları çıkarın.
İstasyon bilgisayarı yazılımını şuradan sonlandırın:
Ayarlar --> Makine ayarları --> Makineyi kapat...
Bilgisayar kapatıldıktan sonra istasyonu ana şalterden kapatın.
5.4.2 SIPLACE Pro'nun (Windows) sonlandırılması
SIPLACE Pro menü çubuğunda Obje --> Sonlandır'a gidin.
Bilgisayardaki tüm diğer programları kapatın.
Windows başlatma menüsünde Kapat'a gidin.
DİKKAT
Hattı kapatmadan önce aşağıdaki işleyişe mutlaka uyun.
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 5 Dizgi makinesindeki görevler
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 5.5 Kullanıcı arayüzü
239
5.5 Kullanıcı arayüzü
Kullanıcı arayüzü aşağıdaki alanlara bölünmüştür.
Örnek olarak burada SX dizgi makinesinin "Üretim" görünümündeki kullanıcı arayüzü verilmiştir.

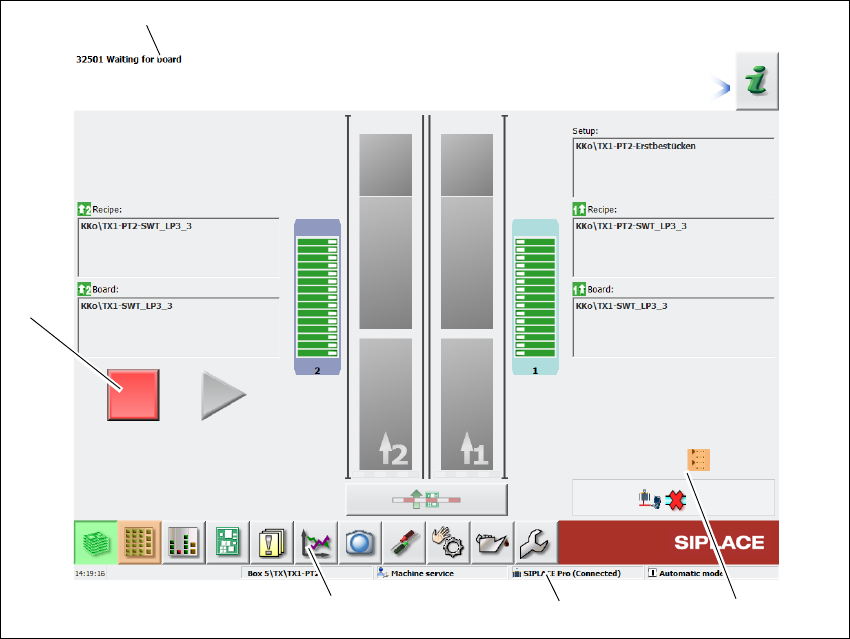

Res. 5.5 - 1 "Üretim" görünümündeki kullanıcı arayüzü bileşenleri (SIPLACE SX örneği üzerinde)
Açıklama
(1) Durum alanı (durum ve hata göstergesi)
(2) İşleme alanı / Gösterge alanı
(3) Sembol çubuğu
(4) Bilgi satırı
(5) Değiştirilen konfigürasyonların ve ek opsiyonların gösterimi, örn. barkod modu
(1)
(2)
(3)
(4)
(5)
5 Dizgi makinesindeki görevler Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
5.5 Kullanıcı arayüzü Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
240
5.5.1 Durum alanı
Durum alanında mevcut makine durumu, meydana gelen son hata ve yapılacak işlem görüntüle-
nir.

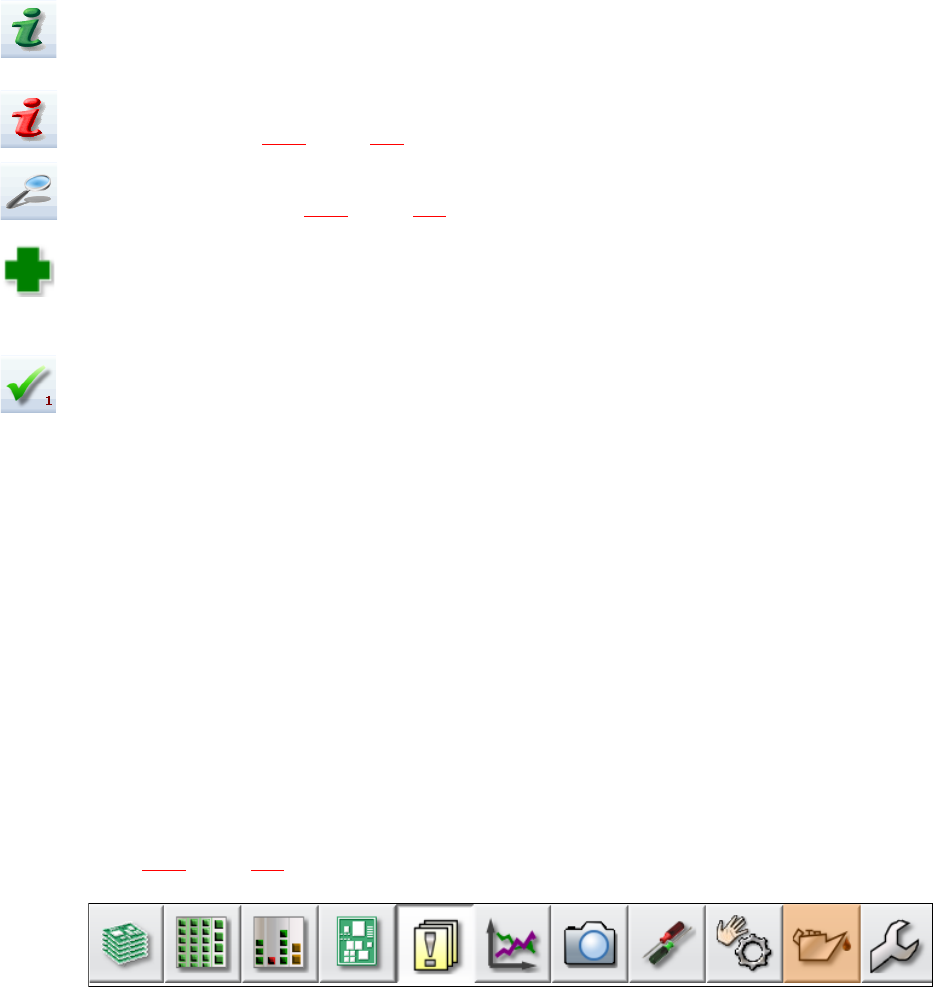

Duruma bağlı olarak, durum alanının sağ tarafında aşağıdaki semboller görüntülenir:
(Yeşil) Mevcut görünüm için bağlama duyarlı yardımı başlatır. Görünümdeki tüm kumanda ele-
manları kısaca açıklanır
(Kırmızı) Mevcut hataya ilişkin olası nedenleri ve giderme çalışmalarını gösteren yardım sistemini
başlatır (bkz. kısım 5.6.1
, sayfa 248).
Hata kaynağını, hata ileti metnini ve hatanın ortaya çıktığı tarih ve saat bilgisini içeren iletişim pen-
ceresini açar (bkz kısım 5.6.1
, sayfa 248). Buradan da mevcut hata için yardım açılabilir.
Mevcut hatanın ayrıntılı görünümünü açar. Bu görünümde hata giderme çalışmaları doğrudan açı-
labilir (sadece belirli hata iletilerinde görüntülenir).
Mevcut hatayı durum alanından siler.
5.5.2 Gösterge ve işleme alanı
Bu alanda işlevlerin ayarlanması/başlatılması için düğmeler, baskılı devre kartıyla ilgili genel bil-
giler, ekipman, reçete ve diğer bilgiler gösterilir.
İşlemler veya durumlar (örn. işleme, konum boş vb.) animasyonlu ve farklı renklerle işaretlenmiş
objelerle gösterilir.
Tüm düğmelere ve bilgilere genel bakışı online yardımda bulabilirsiniz.
5.5.3 Sembol çubuğu
Sembol çubuğunda istasyon yazılımının ana işlevleri için düğmeler bulunmaktadır.
Burada kullanıcı arayüzünü başka görünümlere geçirebilir ve diğer işlevleri kullanabilirsiniz (bkz.
kısım 5.5.5
, sayfa 245).
5
Res. 5.5 - 2 Sembol çubuğu
Düğmeler, konfigürasyona ve ayarlanan kullanıcı düzeyine göre değişmektedir. Bazı görünümler
yalnızca daha yüksek kullanıcı düzeylerinde mevcuttur.
