5.7 Kornalı gösterge ışıkları
5.7.1 Genel bakış
Gösterge ışıkları, dizgi makinesinin çalışma durumlarını ve arızalarını sinyalize ederler. Korna, bir
alarm oluştuğunda sesli olarak bildirimde bulunur. Gösterge ışığı iki veya üç renkte konfigüre edi-
lebilir. İlgili gösterge ışığı sistemi (iki renkli veya üç renkli), istasyon yazılımının otomatik konfigü-
rasyonunda ayarlanır.
5.7.2 Gösterge ışığı (standart)

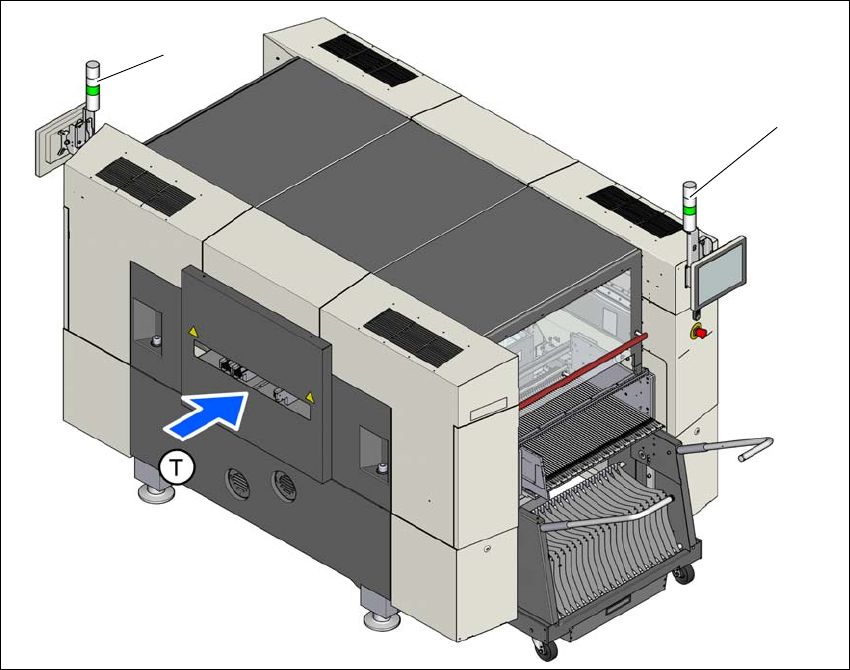

Res. 5.7 - 1 Çalışma durumları için gösterge ışıkları
L1 Sol gösterge ışığı
L3 Sağ gösterge ışığı
T PCB taşıma yönü
(L1)
(L2)
5 Dizgi makinesindeki görevler Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
5.7 Kornalı gösterge ışıkları Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
252
5.7.2.1 Üç renkli gösterge ışığı ve korna konfigürasyonu

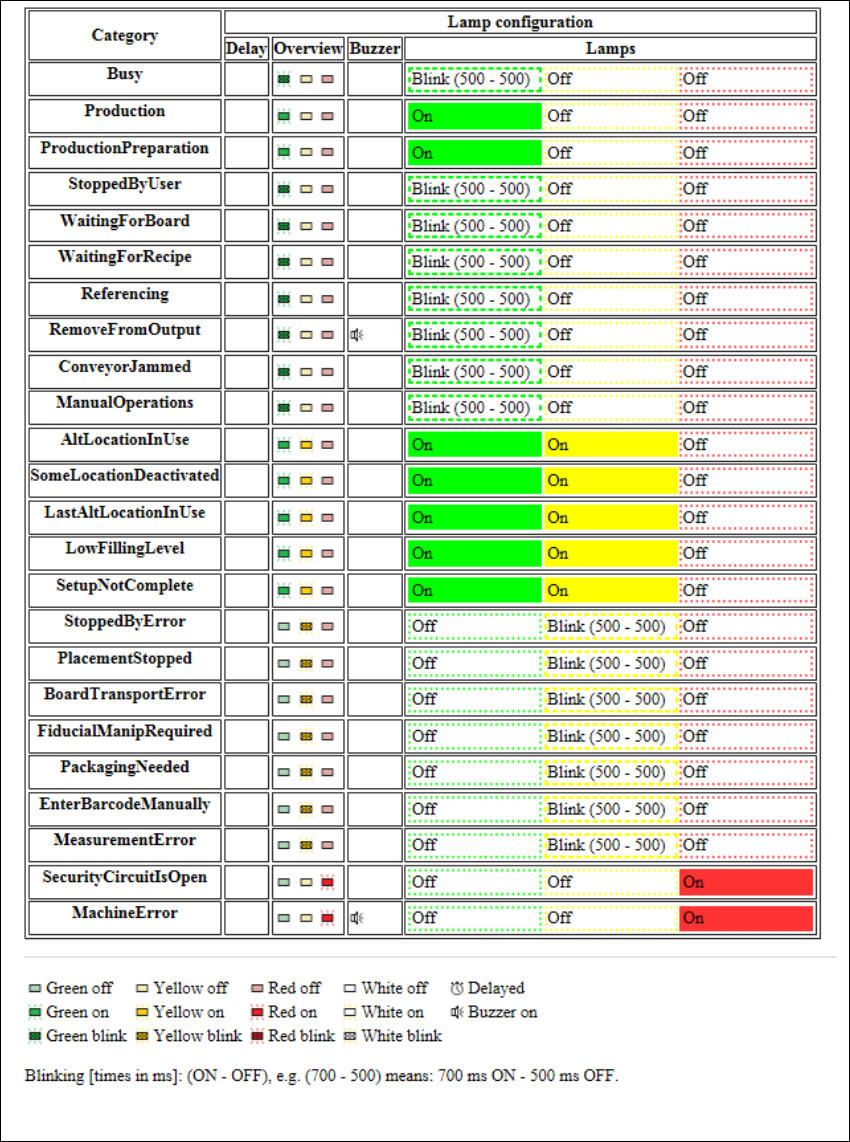

Res. 5.7 - 2 Üç renkli gösterge ışığı ve korna konfigürasyonu
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 5 Dizgi makinesindeki görevler
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 5.7 Kornalı gösterge ışıkları
253
5.7.2.2 Gecikmeli üç renkli gösterge ışığı ve korna konfigürasyonu

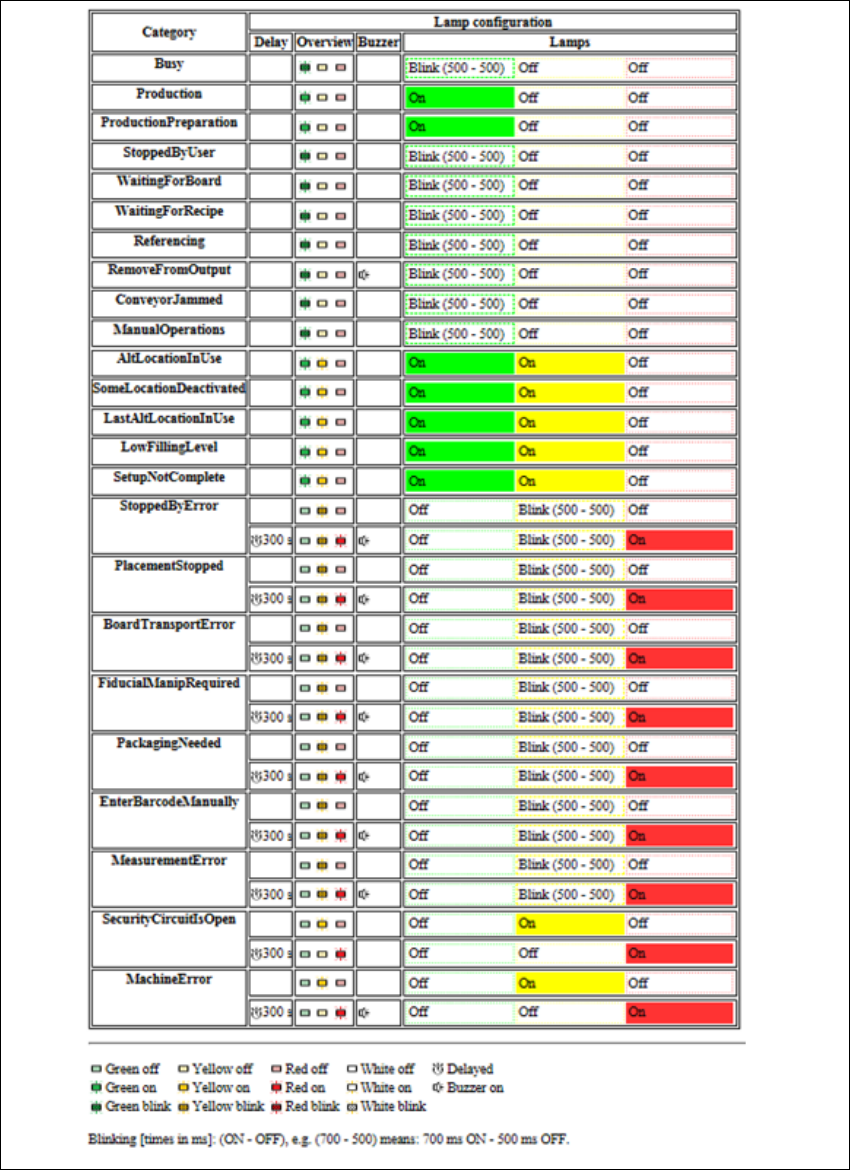

Res. 5.7 - 3 Üç renkli gösterge ışığı ve korna konfigürasyonu
