3.9.3.4 Senkron konveyör modu
Senkron modda, aynı büyüklükteki iki baskılı devre kartı aynı anda dizme pozisyonuna getirilir. Or-
tak bir panel olarak işlenmeleri gerekir.
Bu, bir baskılı devre kartının üst ve alt kısmının tek bir hatta işlenmesine olanak sağlar. Her zaman
iki adet baskılı devre kartı aynı anda taşındığından, baskılı devre kartlarının taşınması için harca-
nan süre azalır. Ek olarak nozul konfigürasyonundan daha iyi yararlanılır.
Konveyör şeridi 1 ve 2 üzerindeki baskılı devre kartları, konveyör şeritlerinde senkron olarak ha-
reket ettirilir (yani konveyör bantları birbirinden bağımsızdır, ancak senkron olarak kontrol edilir).
Konveyör şeridi 1 ve 2'nin dizgi içeriği, iki ayrı tekli devre kullanılarak tek bir panelde düzenlenme-
lidir.
Dizme sürecinin başında yalnızca bir konveyör şeridi doluysa, bu konveyör yolunun tekli devresi
"dizme yapılmayacak" olarak tanımlanır.
PCB çift konveyörünün senkron modunda "PCB veri aktarımı" (Whispering Down The Line) opsi-
yonu devre dışı bırakılır. "Global mürekkep noktası" opsiyonuna izin verilmez.
3.9.3.5 I-Placement
Senkron ve asenkron taşıma moduna ek olarak, "I-Placement" dizme konsepti uygulandı. Burada
her iki dizgi kafası bir dizme alanında aynı anda çalışır ve her biri birbirinden tamamen bağımsız
olarak birer baskılı devre kartına dizme işlemi gerçekleştirir. Normal modda, dizgi kafaları dönü-
şümlü dizme modunda çalışır: Bir dizgi kafası bir dizme alanında bir baskılı devre kartına dizerken,
diğer dizgi kafası besleyici modüllerinden komponentleri alır. "I-Placement" ile, dizgi kafalarının bu
bekleme süreleri ortadan kalkar ve bu da dizme performansında artış sağlar.
3.9.4 Kumanda ve genişlik ayarı
3.9.4.1 Tek işlev menüsü üzerinden kumanda
PCB taşıma sisteminin kumandasına ve tek işlev menüsüne ilişkin bilgileri online yardımda bula-
bilirsiniz.
3.9.4.2 Otomatik genişlik ayarı
Komutu aldıktan sonra konveyör bantları hedef genişliğe ayarlanır. Çift konveyörde genişlikler
farklı olabilir.
Konveyör şeridi genişliğini değiştirmeye ilişkin ayrıntılı bilgiler için online yardıma bakabilirsiniz.
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 3 Teknik veriler ve bileşenler
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 3.9 PCB taşıma sistemi
151

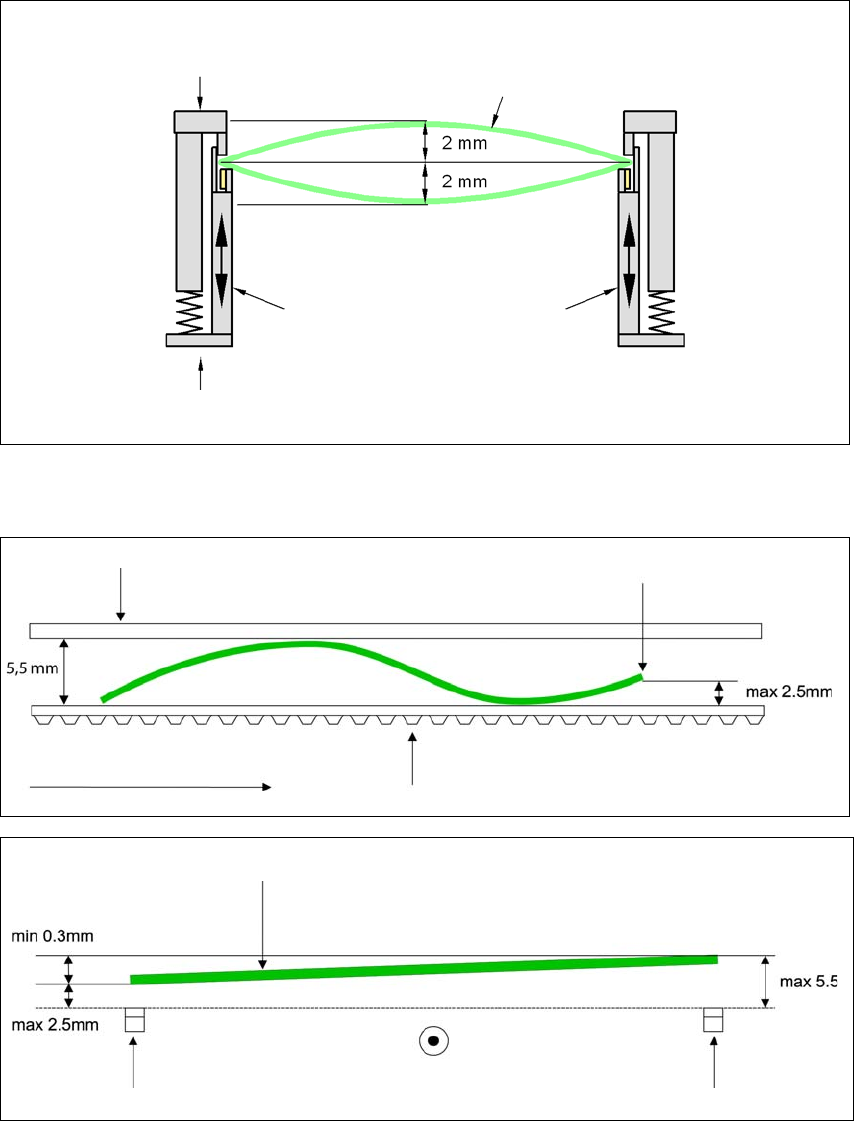

3.9.5 Baskılı devre kartı eğilme tanımı
3.9.5.1 Taşıma sırasında PCB eğilmesi
Taşıma yönüne çapraz PCB eğilmesi, PCB diyagonalinin maks. %1'i, ancak 2 mm'den fazla değil
3
Taşıma yönünde PCB eğilmesi + PCB kalınlığı < 5,5 mm. Ön baskılı devre kartı kenarı yukarı bü-
külme maks. 2,5 mm.
3
3
Sabit kenetleme kenarı
Hareketli kenetleme tertibatı
Baskılı devre kartı
Konveyör kenarı
Sabit kenetleme kenarı
Konveyör bandı
PCB taşıma yönü
Ön baskılı devre kartı kenarı
Ön baskılı devre kartı kenarı
Sağ konveyör bandı
Sol konveyör bandı
PCB taşıma yönü
3 Teknik veriler ve bileşenler Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
3.9 PCB taşıma sistemi Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
152

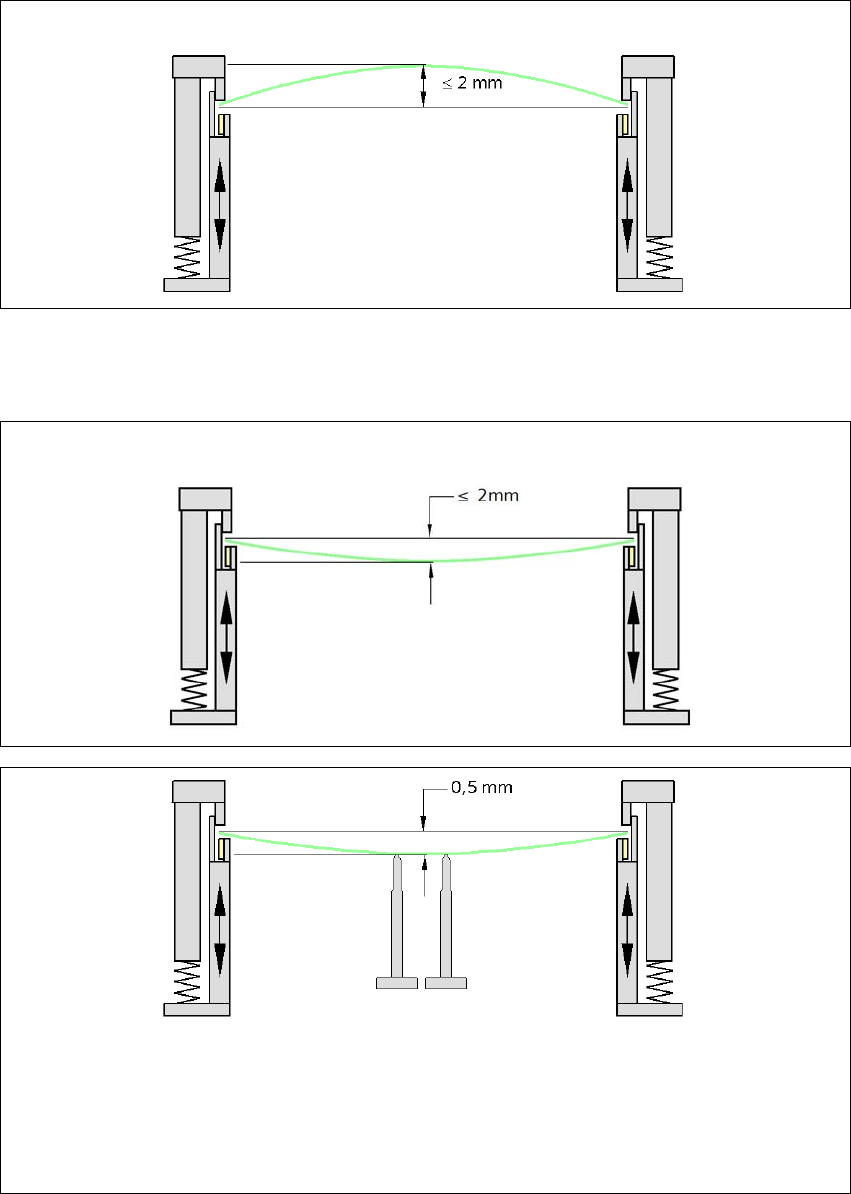

3.9.5.2 Dizme sırasında PCB eğilmesi
3
3
Yüzey pozisyonundaki değişiklikler, yükseklik öğrenme işlevleri tarafından otomatik olarak devra-
lınır.
3
3
Yukarı doğru PCB eğilmesi maks. 2,5 mm.
Aşağı doğru PCB eğilmesi maks. 2,5 mm.
PCB desteği
Dizme kalitesini ve dizme hızını olumsuz etkilememek için, PCB eğilmesinin aşağı doğru 0,5 mm'yi
aşmaması için örn. Smart Pin Support gibi bir PCB desteğinin kullanılması önerilir.
