00198657-02_UM_SX12-V3_TR.pdf - 第244页
5 Dizgi makinesindeki görevler Kul lanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 5.5 Kullanıcı arayüzü Yazılım sürümü SR.713.1 itibariyle Baskı 12 /2020 244 Şu görünüm açılır 5 Res. 5.5 - 4 "WPC" görü nümünde…
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 5 Dizgi makinesindeki görevler
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 5.5 Kullanıcı arayüzü
243
5
Res. 5.5 - 3 "Besleyici modül, komponentler ve nozullar" görünümündeki kullanıcı arayüzü (SIPLACE SX2 üzerinde
gösterilmiştir)
Açıklama
(1) Sembol çubuğu ("Besleyici modül, komponentler ve nozullar" düğmesi)
(2) "Besleyici modül, komponentler ve nozullar" görünümünün dikey sembol çubuğu
(3) 2 köprülü işleme alanı
(4) Köprü 2'de nozul değiştirmek için düğme
Örn. konfigürasyonu kontrol etmek için köprü 1'de WPC'ye (düğme 4) tıklayın.
(1)
(2)
(3)
(4)
5 Dizgi makinesindeki görevler Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
5.5 Kullanıcı arayüzü Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
244
Şu görünüm açılır
5

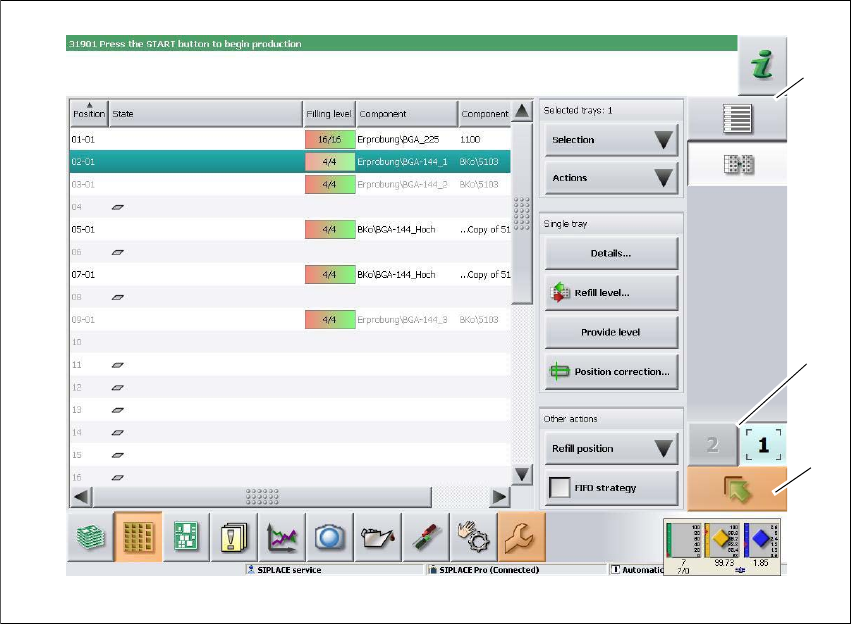

Res. 5.5 - 4 "WPC" görünümündeki kullanıcı arayüzü (SIPLACE SX2 üzerinde gösterilmiştir)
Açıklama
(1) Dikey sembol çubuğu "WPC"
(2) Önceki görünüme geri dönmek için "Bir üst düzey" düğmesi (burada: "Besleyici modül,
komponentler ve nozullar" görünümü, önceki resme bakınız)
(3) Doğrudan başka köprüye geçmek için düğmeler
(1)
(2)
(3)
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 5 Dizgi makinesindeki görevler
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 5.5 Kullanıcı arayüzü
245
5.5.5 Ayarlar
"Ayarlar" görünümünde çeşitli kullanıcı ayarlarını, yazılım opsiyonlarını ve makine opsiyonlarını
değiştirebilirsiniz.
Sembol çubuğunda "Ayarlar" üzerine tıklayın.
Sağ tarafta ilave bir sembol çubuğu gösterilir. Aşağıdaki tabloda semboller ve ayarlar kısaca açık-
lanmıştır.
Sembol Ayarlar Açıklama
Makine
ayarları
Sadece "Gelişmiş üretim", "Servis Müşteri" veya "Servis SIPLACE"
için.
Çalışma modu ve opsiyonlar ayarlanabilir (örn. çalışma opsiyonla-
rı).
Dizgi makinesi kapatılabilir.
İşletim sistemine geçilebilir.
Kullanıcı
ayarları
Kullanıcı düzeyi ayarlanabilir (bkz. kısım 5.3.3
, sayfa 234).
Dil ayarlanabilir. Standart olarak "Almanca" veya "İngilizce" seçe-
bilirsiniz. Başka diller yüklemek için bir dil CD'si mevcuttur.
Diğer opsiyonlar "Gelişmiş üretim" kullanıcı düzeyinden itibaren
ayarlanabilir.
Makine opsiyon-
ları
"Üretim" kullanıcı düzeyinde opsiyonları değiştiremezsiniz.
Makine opsiyonlarının konfigürasyonu.
Yazılım opsiyon-
ları
Sadece "Servis Müşteri" veya "Servis SIPLACE" için.
Çeşitli test işlevleri burada etkinleştirilebilir.
Bağlı harici sis-
temlere genel ba-
kış
Bağlı tüm harici sistemler gösterilir (örn. OIS, SetupCenter). Bağ-
lantı durumu ve kullanılan bellek veya bağlı sistemlerin silinmesi
gösterilir.
Komşu makineler Komşu makineler gösterilir.
