3 Teknik veriler ve bileşenler Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
3.9 PCB taşıma sistemi Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
148
3.9.3.2 PCB çift konveyör "Tekli konveyör" modunda
Çift konveyör, online olarak tekli konveyör olarak konfigüre edilebilir. Bunun için bir konveyör şeridi
tamamen kapatılır ve devre dışı bırakılır (bkz. res. 3.9 - 3
). Bunun sonucunda maksimum 460
mm'lik bir konveyör şeridi genişliği ortaya çıkar.
3

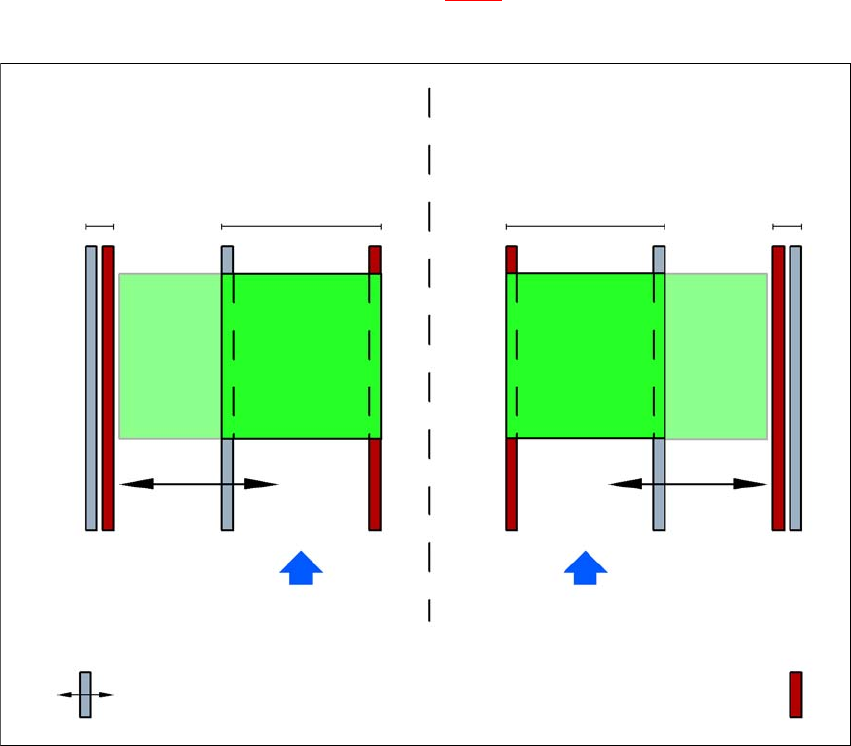

Res. 3.9 - 3 Esnek çift konveyör "Tekli konveyör" modunda
Konveyör şeridi 2 genişletilmiş olan çift konveyör
(sabit konveyör kenarı sol)
Konveyör şeridi 2
devre dışı
Konveyör şeridi 1 Konveyör şeridi 2 Konveyör şeridi 1
devre dışı
PCB taşıma yönü PCB taşıma yönü
Sabit konveyör kenarı
Konveyör şeridi 1 genişletilmiş olan çift konveyör
(sabit konveyör kenarı sağ)
Hareketli konveyör kenarı
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 3 Teknik veriler ve bileşenler
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 3.9 PCB taşıma sistemi
149
3.9.3.3 Asenkron konveyör modu
Asenkron modda, konveyör şeridinde her zaman bir baskılı devre kartına dizim yapılır, bu sırada
ikinci konveyör şeridinde yeni bir baskılı devre kartı dizme pozisyonuna getirilir. Bu, taşıma süre-
sinden tasarruf sağlar ve özellikle kısa çevrim sürelerine sahip baskılı devre kartları için önemli bir
performans artışı sağlar.
Dizgi makinesine sipariş verileri (panel, ekipman) sağlandığında, dizme işletiminin her anında giriş
bantlarında bekleyen baskılı devre kartları ilgili işleme bandına taşınır (işleme bandı boş oldu-
ğunda). İlgili işleme bandına bir PCB taşınır taşınmaz dizme süreci başlar. Baskılı devre kartlarına
peş peşe dizme işlemi yapılır.
Dizme süreci kesildiğinde, taşıma arabirimi bloke edilir ve o anda işleme bantlarında bulunan bas-
kılı devre kartlarının dizme işlemi tamamlanır.
Taşıma arabirimi, her iki konveyör şeridi için aynı anda bloke edilir veya serbest bırakılır.
3
Res. 3.9 - 4 Konveyör modları
Senkron konveyör modu
Asenkron konveyör modu
3 Teknik veriler ve bileşenler Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
3.9 PCB taşıma sistemi Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
150
3.9.3.4 Senkron konveyör modu
Senkron modda, aynı büyüklükteki iki baskılı devre kartı aynı anda dizme pozisyonuna getirilir. Or-
tak bir panel olarak işlenmeleri gerekir.
Bu, bir baskılı devre kartının üst ve alt kısmının tek bir hatta işlenmesine olanak sağlar. Her zaman
iki adet baskılı devre kartı aynı anda taşındığından, baskılı devre kartlarının taşınması için harca-
nan süre azalır. Ek olarak nozul konfigürasyonundan daha iyi yararlanılır.
Konveyör şeridi 1 ve 2 üzerindeki baskılı devre kartları, konveyör şeritlerinde senkron olarak ha-
reket ettirilir (yani konveyör bantları birbirinden bağımsızdır, ancak senkron olarak kontrol edilir).
Konveyör şeridi 1 ve 2'nin dizgi içeriği, iki ayrı tekli devre kullanılarak tek bir panelde düzenlenme-
lidir.
Dizme sürecinin başında yalnızca bir konveyör şeridi doluysa, bu konveyör yolunun tekli devresi
"dizme yapılmayacak" olarak tanımlanır.
PCB çift konveyörünün senkron modunda "PCB veri aktarımı" (Whispering Down The Line) opsi-
yonu devre dışı bırakılır. "Global mürekkep noktası" opsiyonuna izin verilmez.
3.9.3.5 I-Placement
Senkron ve asenkron taşıma moduna ek olarak, "I-Placement" dizme konsepti uygulandı. Burada
her iki dizgi kafası bir dizme alanında aynı anda çalışır ve her biri birbirinden tamamen bağımsız
olarak birer baskılı devre kartına dizme işlemi gerçekleştirir. Normal modda, dizgi kafaları dönü-
şümlü dizme modunda çalışır: Bir dizgi kafası bir dizme alanında bir baskılı devre kartına dizerken,
diğer dizgi kafası besleyici modüllerinden komponentleri alır. "I-Placement" ile, dizgi kafalarının bu
bekleme süreleri ortadan kalkar ve bu da dizme performansında artış sağlar.
3.9.4 Kumanda ve genişlik ayarı
3.9.4.1 Tek işlev menüsü üzerinden kumanda
PCB taşıma sisteminin kumandasına ve tek işlev menüsüne ilişkin bilgileri online yardımda bula-
bilirsiniz.
3.9.4.2 Otomatik genişlik ayarı
Komutu aldıktan sonra konveyör bantları hedef genişliğe ayarlanır. Çift konveyörde genişlikler
farklı olabilir.
Konveyör şeridi genişliğini değiştirmeye ilişkin ayrıntılı bilgiler için online yardıma bakabilirsiniz.
