2 İşletim güvenliği Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
2.6 Güvenlik sistemleri Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
76
2.6 Güvenlik sistemleri
2.6.1 Koruyucu başlıklar
Koruyucu başlıklar ve kapaklar, ayırıcı koruyucu düzenek görevi görür ve dizgi makinesinin iç kıs-
mına erişimi engeller.
2
2

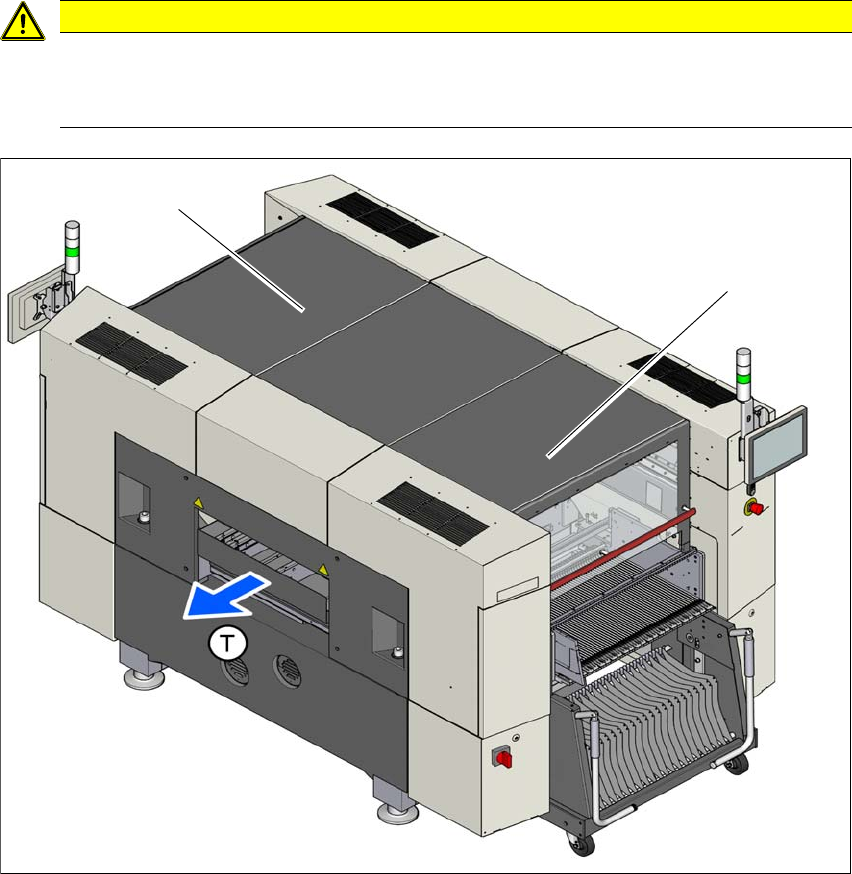

Res. 2.6 - 1 Koruyucu başlıklar
(1) Konum 1 koruyucu başlık
(2) Konum 2 koruyucu başlık
Köprülerin hareket alanı, açılabilir iki adet koruyucu başlık (poz. 1 ve 2) ile kapatılmıştır.
DİKKAT
Hasar tehlikesi!
Koruyucu başlıklar ve kapaklar, aşırı zorlanmada hasar görebilir.
Koruyucu başlıklara ve kapaklara basmayın veya üzerine çıkmayın.
(1)
(2)
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 2 İşletim güvenliği
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 2.6 Güvenlik sistemleri
77
İşlev 2
Koruyucu başlıklardan biri yukarı doğru açıldığında köprü eksenlerinin güç beslemesi anında ke-
silir. Köprü eksenleri durur. Ekranda "Kapağı kapatın" mesajı verilir.
Dizmeye devam etmek için koruyucu başlığı kapatın ve başlatma butonuna (Poz. 1 res. 2.6 -
2) basın.
2

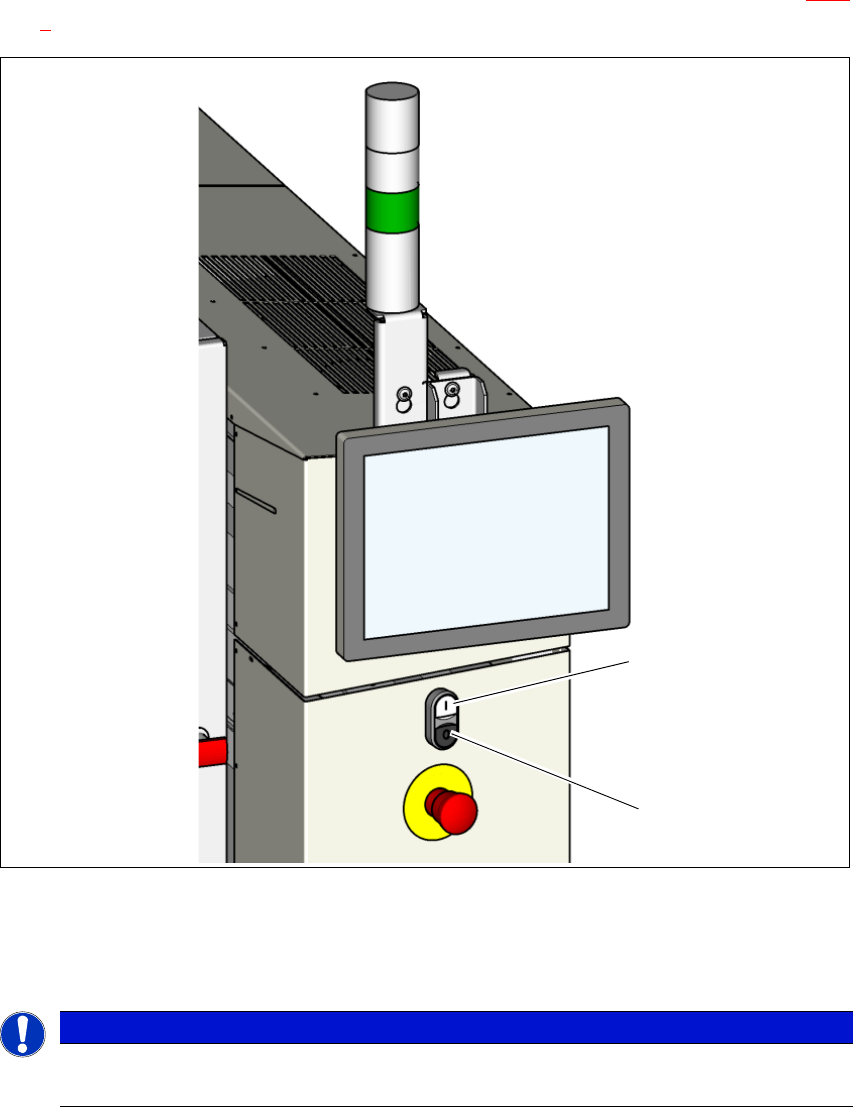

Res. 2.6 - 2 Dizgi makinesindeki başlatma - durdurma butonlarının konumu
(1) Dizgi makinesindeki başlatma butonu (beyaz)
(2) Dizgi makinesindeki durdurma butonu (siyah)
2
NOT
SIPLACE SX1/SX2 V2'de
SIPLACE SX1/SX2 kontrol panelini Kısım 6.16 sayfa 331 altında bulabilirsiniz.
(2)
(1)
2 İşletim güvenliği Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
2.6 Güvenlik sistemleri Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
78
2.6.2 Baskılı devre kartı konveyöründe müdahaleye karşı koruyucu düzenek
Baskılı devre kartı konveyöründeki müdahaleye karşı koruyucu düzenek, ellerinizle çalışmakta
olan dizgi makinesine müdahale etmenizi engeller.
Bir SIPLACE SX1/SX2 dizgi makinesi bir hattın dışında çalıştırılırsa, bu dizgi makinesinin giriş
bandına ve çıkış bandına müdahaleye karşı koruyucu düzenek takılmalıdır.
2

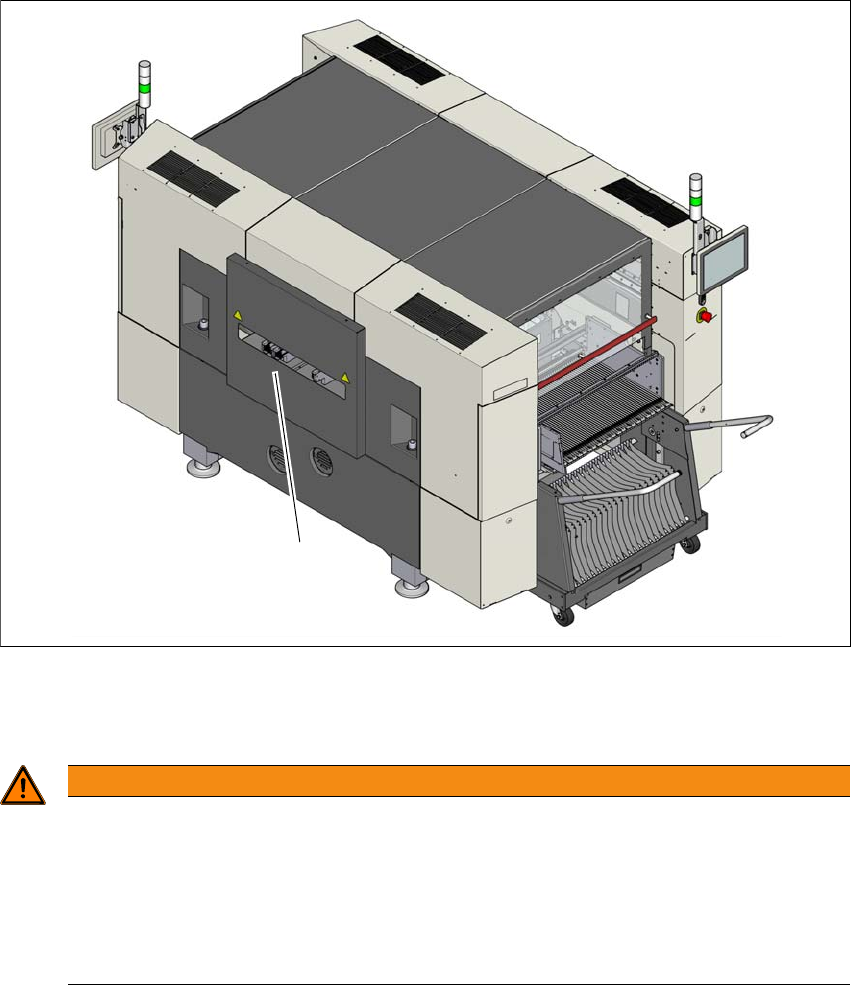

Res. 2.6 - 3 SX1/SX2 dizgi makinesindeki müdahaleye karşı koruyucu düzenek
(1) Müdahaleye karşı koruyucu düzenek
2
Müdahaleye karşı koruyucu düzeneği (1) giriş bandına ve çıkış bandına monte edin.
UYARI
Ezilme tehlikesi!
Müdahaleye karşı koruyucu düzenek olmadığında baskılı devre kartı konveyörüne mü-
dahale edilmesi halinde eller ve kollar yaralanabilir.
SIPLACE SX1/SX2 dizgi makinesini hat dışında sadece giriş ve çıkış bandına mü-
dahaleye karşı koruyucu düzenek varsa çalıştırın.
İşletmeci, müdahaleye karşı koruyucu düzeneğin monte edilmiş olmasını sağlamalıdır.
(1)
