6 İstasyon eklentileri Kullanım kı lavuzu SIPLACE SX1/SX2 Edition V2 ve V3 6.1 Nozul değiştirici Yazılım sürümü SR.713.1 itibariyle Baskı 12 /2020 288 6.1.2 SIPLACE MultiSt ar C PP için nozul değiştirici 6.1.2.1 4 magazi…
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 6 İstasyon eklentileri
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 6.1 Nozul değiştirici
287
6.1.1.3 SIPLACE SpeedStar için nozul değiştiricilerinin konumu
6

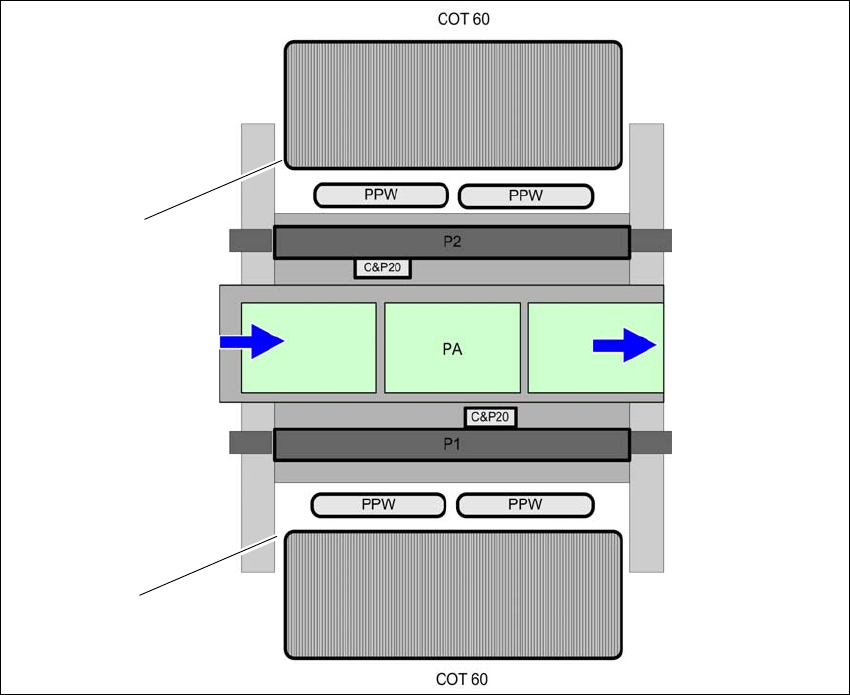

Res. 6.1 - 2 SIPLACE SpeedStar için nozul değiştiriclerin konumu - örnek
(1) Komponent arabası iç pozisyonda
(PPW) Nozul değiştirici
(PA) Dizme alanı
(1)
(1)
6 İstasyon eklentileri Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
6.1 Nozul değiştirici Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
288
6.1.2 SIPLACE MultiStar CPP için nozul değiştirici
6.1.2.1 4 magazinli nozul değiştirici
Ürün no. 03147925-xx Nozul değiştirici temel yapısı CPx kısa
Ürün no. 03135469-xx Nozul magazini 20xx, 20 garajlı
Ürün no. 03065782-xx Nozul magazini 28xx, 9 garajlı
Ürün no. 03226630-01 Nozul magazini tip 20xx, 20 garajlı ve 3 indeks noktalı
6
Res. 6.1 - 3 SIPLACE MultiStar için nozul değiştirici, 4 magazinli
(1) 20xx nozullar için nozul değiştirici
(2) 28xx nozullar için nozul değiştirici
(1)
(2)
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 6 İstasyon eklentileri
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 6.1 Nozul değiştirici
289
6.1.2.2 20xx nozullar için 20 garajlı nozul magazini
6
Res. 6.1 - 4 20xx nozullar için nozul değiştirici, 20 garajlı - Kilitleme plakası açık
(1) 20xx nozullar için 20 garaj
(2) İndeks noktaları (sadece kilitleme plakası açıkken görünür)
(2)
(1)
(2)
