Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 3 Teknik veriler ve bileşenler
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 3.7 Dizgi kafası
129
3

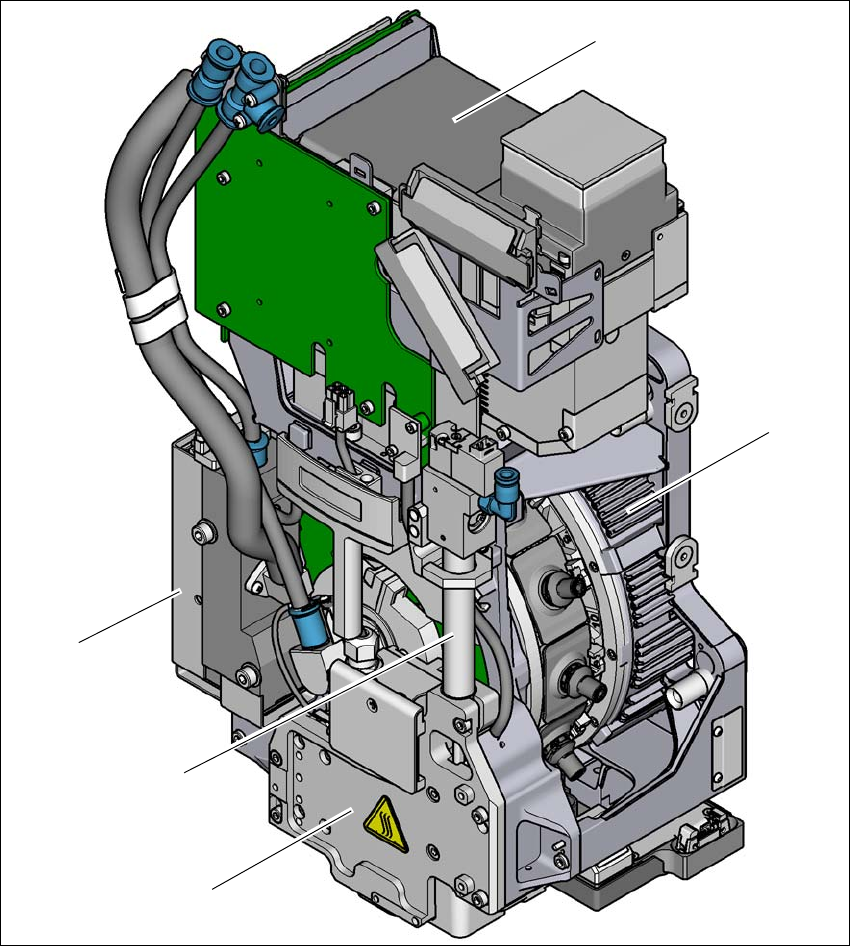

Res. 3.7 - 6 SIPLACE MultiStar CPP- önden görünüm, işlev grupları bölüm 2
(1) Komponent kamerası C&P, tip 30 GigE
(2) Yıldız sürücü için tork motoru
(3) Z sürücüsü (lineer motor)
(4) Geri alma silindiri
(5) Basınç ayar valfi
(1)
(2)
(3)
(4)
(5)

3 Teknik veriler ve bileşenler Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
3.7 Dizgi kafası Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
130
3

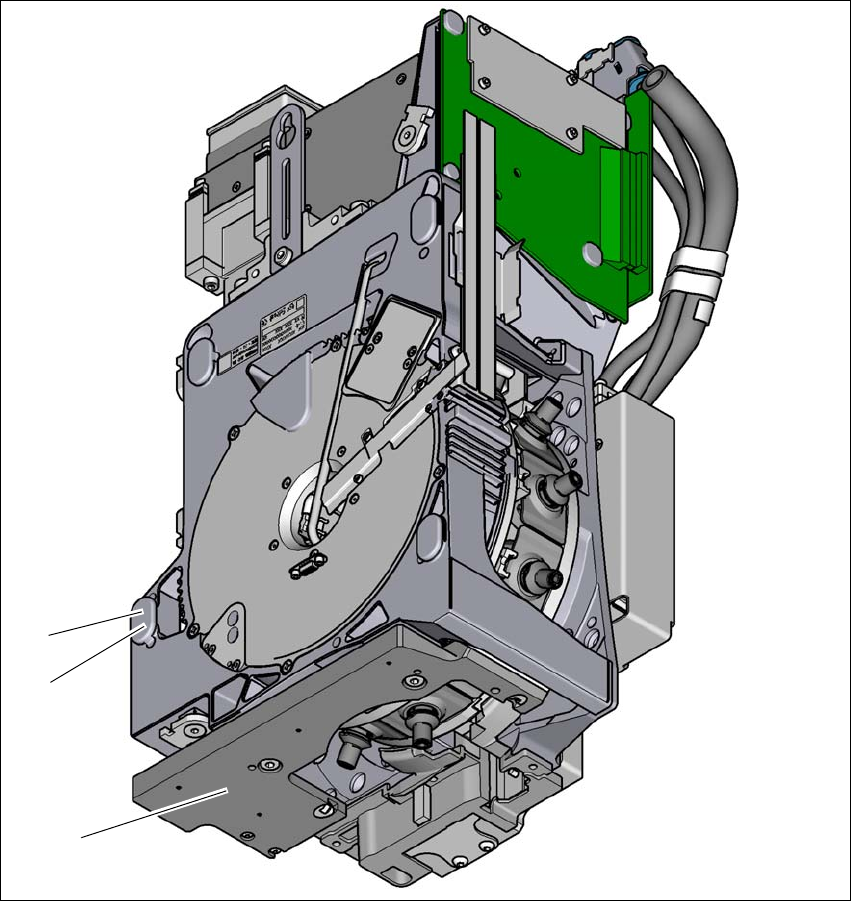

Res. 3.7 - 7 SIPLACE MultiStar CPP- Arkadan görünüm, işlev grupları bölüm 3
(1) Komponent sensörü
(2) 15,5 mm'ye varan komponent yüksekliği için montaj pozisyonu
(3) 6 mm'ye varan komponent yüksekliği için montaj pozisyonu
(3)
(2)
(1)

Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 3 Teknik veriler ve bileşenler
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 3.7 Dizgi kafası
131
3.7.5.1 SIPLACE MultiStar'ın montaj pozisyonları
SIPLACE MultiStar CPP kafası, kafa yuvasına iki farklı pozisyonda monte edilebilir:
– MultiStar'ın üst montaj pozisyonu
Bu pozisyonda 50 mm x 40 mm büyüklüğe ve 15,5 mm yüksekliğe kadar olan tüm kompo-
nentler işlenebilir.
3
– MultiStar'ın alt montaj pozisyonu
CPP kafası bu pozisyonda 27 mm x 27 mm büyüklüğe ve 6 mm yüksekliğe kadar olan kom-
ponentleri Collect&Place yöntemiyle dizer.
3
Montaj pozisyonunu belirlerken uymanız gereken kurallar:
Kafa yüksekliği bir dizme alanında tüm dizgi kafaları için aynı olmalıdır.
SIPLACE MultiStar CPP kafasını, aşağıdaki bileşenler ile birlikte kullanılması halinde her za-
man üst montaj pozisyonuna takın:
– Sabit komponent kamerası
– Waffle pack değiştirici (WPC5/WPC6)
–TwinStar
3.7.5.2 İşlenecek komponent çeşitliliği sınıflandırması
3
Komponent
sınıfı
Komponent
büyüklüğü
CPP kafasının
montaj
pozisyonu
*a
Komponent
yüksekliği
Komponent
kamerası tipi
Küçük K
K_K
03015 -
27 mm x 27 mm
Üst 8,5 mm'ye kadar
Kafa kamerası, tip
30
Alt 6,0 mm'ye kadar
Orta büyüklükte
K, tip O_K_1
< 27 x 27 mm
Üst
8,5 ile 11,5 mm
arası
Sabit komponent
kamerası,
tip 33
Alt Mümkün değil
Orta büyüklükte
K, tip O_K_2
27 mm x 27 mm
ile
32 mm x 32 mm
arası
Üst 11,5 mm
Alt Mümkün değil
Büyük K
B_K
32 mm x 32 mm
ile
50 mm x 40 mm
arası
Üst
15,5 mm'ye ka-
dar
Sabit komponent
kamerası,
tip 33
Alt Mümkün değil
Tab. 3.7 - 1İşlenecek komponent çeşitliliği sınıflandırması
*)a Kısım 3.7.5.1
, sayfa 131'de belirtilen, montaj pozisyonunun yüksekliğine ilişkin kurallara uyun.
