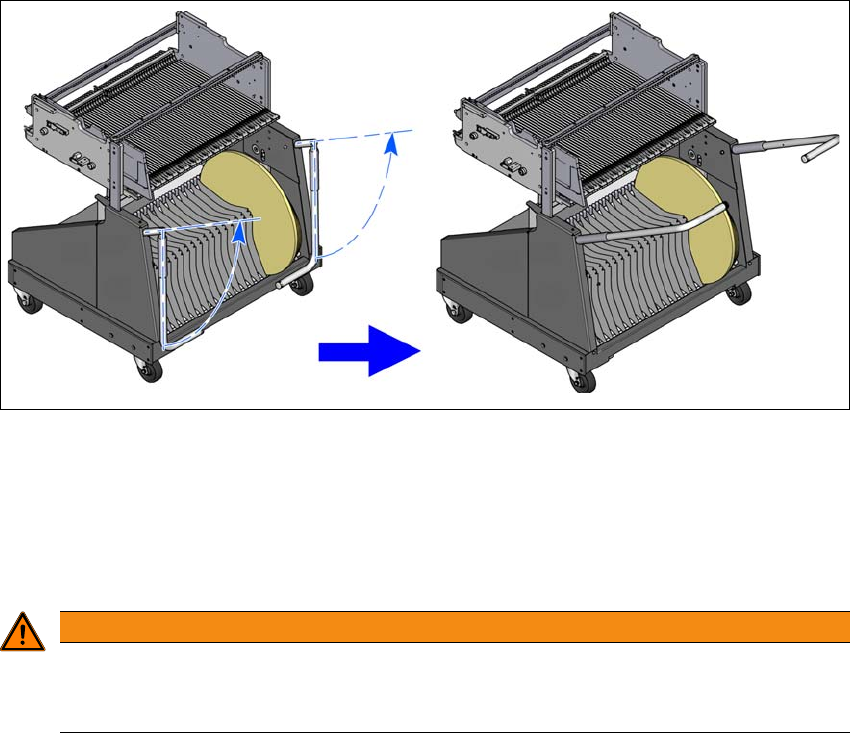

Res. 5.15 - 3 Komponent arabaları - İtme tutamaklarının yukarı doğru döndürülmesi
Komponent arabasını, tutamakları iki elinizle tutarak dizgi makinesinden dışarı çekin.
5.15.3 Komponent arabasının hareket ettirilmesine ilişkin güvenlik bilgileri
5
Komponent arabasını hareket ettirmek istediğinizde her zaman iki elinizle tutamaklarından tu-
tun.
Besleyici modüllerle tam donanımlı bir komponent arabasının yaklaşık 20°'lik bir eğimden iti-
baren yana veya öne doğru devrilebileceğini unutmayın.
Arabayı hareket ettirdiğiniz yüzeyin önemli ölçüde daha az eğime sahip olduğundan emin
olun.
Dizgi makinesinin yerleştirileceği zeminin eğimini maksimum %0,63 olmalıdır. Bu, 800 mm'lik
bir mesafede 5 mm'lik bir eğime karşılık gelir (örneğin komponent tablasının genişliği).
Engellerle çarpışmamaya dikkat edin. Uygun hızda, araba öne doğru devrilebilir.
UYARI
Kaza önleme!
Kazaları önlemek için komponent arabalarını hareket ettirirken mutlaka aşağıdaki kural-
lara uyun.
5 Dizgi makinesindeki görevler Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
5.15 Komponent arabasının kenetlenmesi veya ayrılması Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
282
5.15.4 Komponent arabasının kenetlenmesi
5
Res. 5.15 - 4 Komponent arabasının kenetlenmesi
(1) Kilitleme mandalları
(2) Makine yüksekliğine ince ayar için yükseklik ayarı
5
DİKKAT
Komponent arabasının içeri sürülmesi!
Komponent arabasını dizgi makinesinin içine sürerken kilitleme mandallarının engel-
lere çarpmamasına dikkat edin.
(2)
(1)
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 5 Dizgi makinesindeki görevler
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 5.15 Komponent arabasının kenetlenmesi veya ayrılması
283
I 5
5
5
Komponent arabasını dikkatlice, dayanana kadar dizgi makinesinin içine itin. Komponent tab-
lasının durdurma bloğu
(2), makine giriş yerindeki tabla yükseklik kontrolü (1) dirseğinin altına
sığmalıdır (sağ ve sol taraf).
5
Res. 5.15 - 5 Tabla yükseklik kontrolü
5
NOT
Bantların bitişik olacak şekilde kesilmesi
Bantları X besleyici modüllerin ön ucunda bitişik kesmezseniz, boş bantlar boş bant yön-
lendirme kanalına ulaşmaz.
Komponent arabasını kenetlemeden önce bantları bitişik olacak şekilde kesin.
DİKKAT
Dizgi kafasının pozisyonu!
Dizgi kafasının komponent arabasının hareket alanı dışında olmasını kontrol edin.
DİKKAT
Kafa çarpışma tehlikesi!
Tabla yükseklik kontrolü dirseklerinden biri söküldüğünde (sol ve sağ taraf), komponent
tablasının yüksek olması nedeniyle kafa çarpışma tehlikesi söz konusudur.
Dirsekleri sökmeyin.
(1)
(2)
