Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 5 Dizgi makin esindeki görevler Yazılım sürümü SR.713.1 itibariy le Baskı 12/2020 5.10 Besleyici m odüllerin kurulumu 263 5.10 Besleyici modüllerin kurulumu 5.10.1 Besle…
5 Dizgi makinesindeki görevler Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
5.9 Kontrol turu gerçekleştirilmesi Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
262
5
Res. 5.9 - 3 Bant konteynerindeki ayırıcı saclar
(1) Ayırıcı sac konumu, pim kullanılmadığında
(2) Ayırıcı saclar için kılavuz ray
(3) Bant atık haznesi
(4) Ayırıcı sac konumu, pim kullanıldığında
(5) Bant konteyneri
(1)
(5)
(2)
(3)
(4)
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 5 Dizgi makinesindeki görevler
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 5.10 Besleyici modüllerin kurulumu
263
5.10 Besleyici modüllerin kurulumu
5.10.1 Besleyici modüller ile çalışmaya ilişkin bilgiler
Besleyici modüller hassasiyet cihazlarıdır. O nedenle besleyici modüller ile çalşırken dikkatli olun.
Besleyici modüllerin engellere çarpmasını önleyin.
Besleyici modülleri düşürmeyin.
Bakım için sadece uygun aletler kullanın.
5.10.2 X besleyici modüllerin komponent tablasından alınması
5

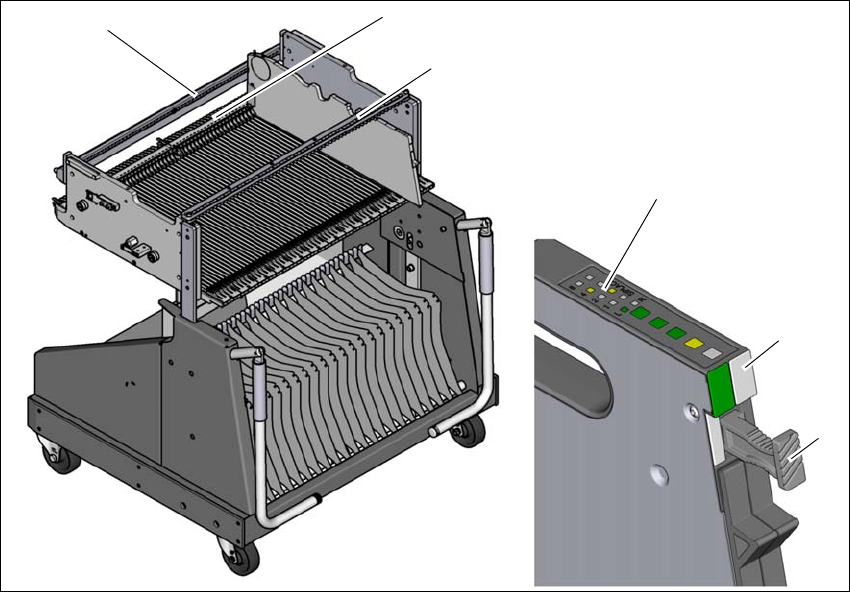

Res. 5.10 - 1 Besleyici modüllerin komponent tablasından alınması
(1) Alma sapı
(2) Durum göstergesi
(3) LED gösterge
(4) Konveyörlerin yükseklik kontrolü için bara
(5) Besleyici modülleri kilitlemek için mandal
(6) Merkezleme çubuğu
5
(2)
(1)
(4)
(5)
(6)
(3)
5 Dizgi makinesindeki görevler Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
5.10 Besleyici modüllerin kurulumu Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
264
Besleyici modül mevcut ekipmanda mevcut ise, çalışmaya hazır durumda durum göstergesi (poz.
2 res. 5.10 - 1
, sayfa 263) yeşil yanar. Besleyici modül mevcut ekipmanda mevcut değilse, durum
göstergesi karanlık kalır.
Besleyici modül, komponent tablasındaki bir mandalla kilitlenmiştir ve dışarı çekilemez. Besleyici
modülleri komponent tablasından çıkarmak istiyorsanız, aşağıdaki şekilde devam edin:
Alma sapına bastırın (poz. 1 res. 5.10 - 1, sayfa 263). Alma sapı dışarı fırlar ve durum gös-
tergesi söner.
Kilit (poz. 4 res. 5.10 - 1, sayfa 263) besleyici modülü serbest bırakana kadar yaklaşık 1 sa-
niye bekleyin.
Besleyici modülü alma sapından tutarak komponent tablasından çekin. Yakl. 5 saniyeden
daha uzun süre beklerseniz besleyici modül yeniden kilitlenir. Durum göstergesi kırmızı ya-
nar.
Alma sapını tekrar yerine oturtun. Mevcut ekipmanda besleyici modül varsa, durum göster-
gesi yeşil yanar ve LED göstergede yeniden şerit numarası ve adım uzunluğu sinyalize edilir.
