Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 3 Teknik veri ler ve bileşe nler Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 3.7 Dizgi kafası 127 3.7.4.4 Açıklama Sadece SIPLACE Sp eedSt ar , vakum pompası ile ça…
3 Teknik veriler ve bileşenler Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
3.7 Dizgi kafası Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
126
3.7.4.2 Genel bakış - Tip VX4.25/0-47 IE3
Ürün no. 03224400-xx Vakum pompası VX4.25/0-47 IE3
3

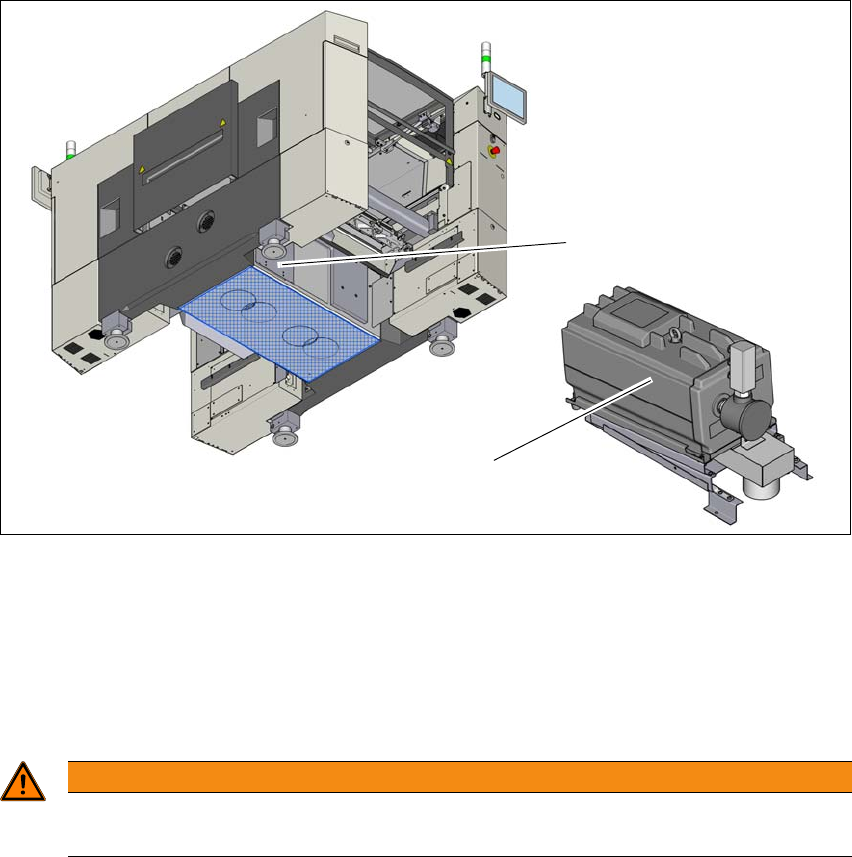

Res. 3.7 - 4 Genel bakış - Vakum pompası
(1) Vakum pompası montaj yeri
(2) Vakum pompası VX 4.25 IE3
3.7.4.3 Vakum pompasına ilişkin güvenlik bilgileri
3
(1)
(2)
UYARI
Güvenlik bilgilerini dikkate alın
Kullanım kılavuzundaki güvenlik bilgilerini dikkate alın.
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 3 Teknik veriler ve bileşenler
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 3.7 Dizgi kafası
127
3.7.4.4 Açıklama
Sadece SIPLACE SpeedStar, vakum pompası ile çalıştırılabilir. SIPLACE SX1/SX2'de vakum
pompalı SIPLACE SpeedStar opiyoneldir.
SpeedStar C&P20 P2 / C&P20 P kafası, vakum pompası ile birlikte kullanıldığında basınçlı hava
tüketimi önemli ölçüde azalır. Bir vakum pompası, maksimum iki SpeedStar C&P20 P2 / C&P20 P
kafasını besleyebilir. İşletme maliyetleri, enerji maliyetlerinin miktarına bağlı olarak azalır.
Vakum pompası, dizgi makinesi ile açılır ve kapatılır. İstasyon yazılım, kapatma sırasında, moto-
run aşırı ısınmasını önlemek için 6 dakikalık bir ardıl çalışma süresini otomatik olarak hesaba ka-
tar.
3
3.7.4.5 Bakıma ilişkin bilgiler
Vakum pompasına ilişkin ilave bakım bilgilerini dikkate alın.
Bu bağlamda dizgi makinenizin bakım kılavuzundaki ilgili kısmı okuyun.
NOT
Basınçlı hava tüketim değerlerini kısım 3.4, sayfa 107'de bulabilirsiniz.
3 Teknik veriler ve bileşenler Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
3.7 Dizgi kafası Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
128
3.7.5 SIPLACE MultiStar CPP
3
3
Res. 3.7 - 5 SIPLACE MultiStar CPP- Önden görünüm, işlev grupları bölüm 1
(1) Tutamak
(2) 12 segmentli yıldız
(3) Entegre DP sürücülü segment
DİKKAT
Dizgi kafasını sadece tutamağından kaydırın
Dizgi kafası sadece öngörülen tutamak üzerinden elle kaydırılmalıdır.
(2)
(3)
(1)
