4 Kurulum ve devreye alma Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
4.5 Boş bant yönlendirme kanalının komponent yüksekliğine uyarlanması Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
222

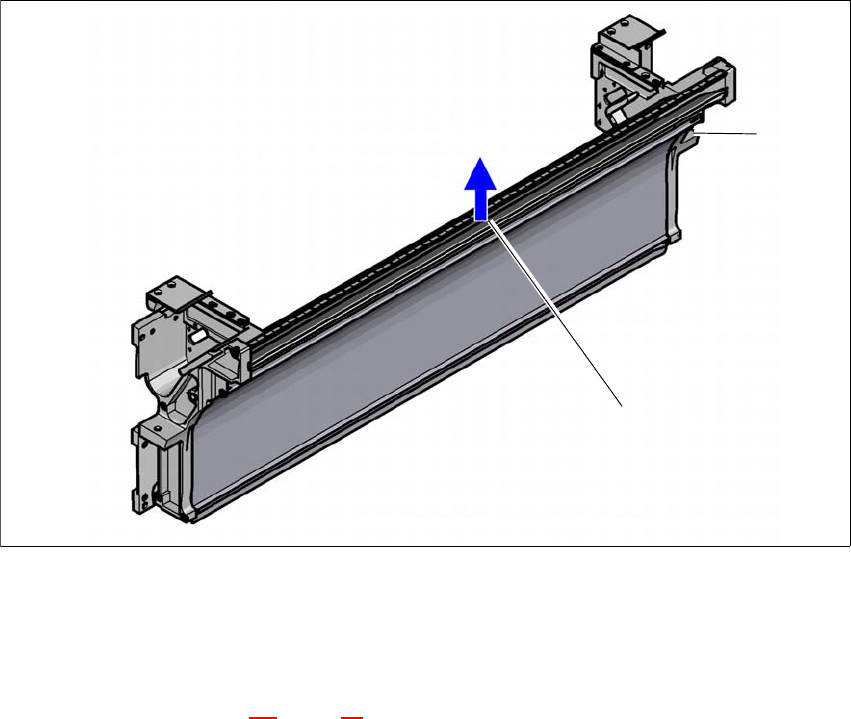

4.5 Boş bant yönlendirme kanalının komponent yüksek-
liğine uyarlanması
Cep yüksekliği > 12 mm olan bantları işleyen besleyici modüller kullanılıyorsa, ayrıcı sac (1) çıka-
rılmalıdır.
4
(1) > 12 mm olan bantlar için ayırıcı sac sökülebilir
(2) Sabitleme vidaları
Ayırıcı sacı sökmek için dizgi makinesini ana şalterden kapatın.
Dizgi makinesini ana şebekeden ve basınçlı hava beslemesinden ayırın.
Dizgi makinesini, kısım 2.9, sayfa 97 altında açıklandığı gibi tekrar açılmaya karşı emniyete
alın.
Basınçlı hava hatlarının ve bant kesicinin havasını alın:
Bir hava tahliye valfi varsa (sadece SIPLACE SX1/SX2 V3), hava tahliye valfini açın.
Hava tahliye valfi yoksa (SIPLACE SX1/SX2 V2 ve daha eski sürümler), küçük hortum-
lardan birini bant kesicinin T parçasından çekin.
Kesicinin çalışma basıncı 0 MPa'ya düşene kadar bekleyin.
Sabitleme vidalarını gevşetin.
Ayırıcı sacı çekip çıkarın.
(1)
(2)
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 4 Kurulum ve devreye alma
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 4.6 Dizgi makinesinin devreye alınması
223
4.6 Dizgi makinesinin devreye alınması
4.6.1 Dizgi makinesinin müşterinin tesisinde devreye alınması
Tüm bileşenleri doğru oturmaları bakımından kontrol edin.
Nakliye emniyetlerini çıkarın (bkz. kısım 4.3.10, sayfa 219).
X/Y ekseninin lineer kılavuz raylarını tüy bırakmayan bir bezle silin. Bunu yaparken çözücü
madde
kullanmayın (bkz. kısım 4.3.11, sayfa 219).
Gücü ve basınçlı havayı bağlayın. Besleme hatlarının takılma tehlikesi oluşturmadığından
emin olun. Mümkünse besleme hatlarını dizgi makinesinin altına döşeyin.
Dizgi makinesini çalıştırın ve ACİL DURDURMA butonu, başlıklardaki konum anahtarları ve
komponent arabaları gibi güvenlik sistemlerinin işlevini kontrol edin.
Bir referans çalıştırması gerçekleştirin.
Dizgi makinesinin ilk kalibrasyonunu gerçekleştirin (bkz. kısım 4.6.1.1, sayfa 224).
Bilgisayara bir reçete yükleyin ve test edin.
3 - 4 saatlik bir ısınma süresinden sonra dizgi makinesinin sıfır noktasını kontrol edin.
Müşterinin işletim personeli ile birlikte besleyici modülleri müşterinin dizgi programına göre
kurun.
JobGuide'ı kullanarak besleyici modüllerin kullanımını tanıtın.
4 Kurulum ve devreye alma Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
4.6 Dizgi makinesinin devreye alınması Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
224
4.6.1.1 İlk kalibrasyonun yapılması
Sembol çubuğunda "Service Tools" üzerine tıklayın.
Otomatik kalibrasyon düğmesine tıklayın.
4

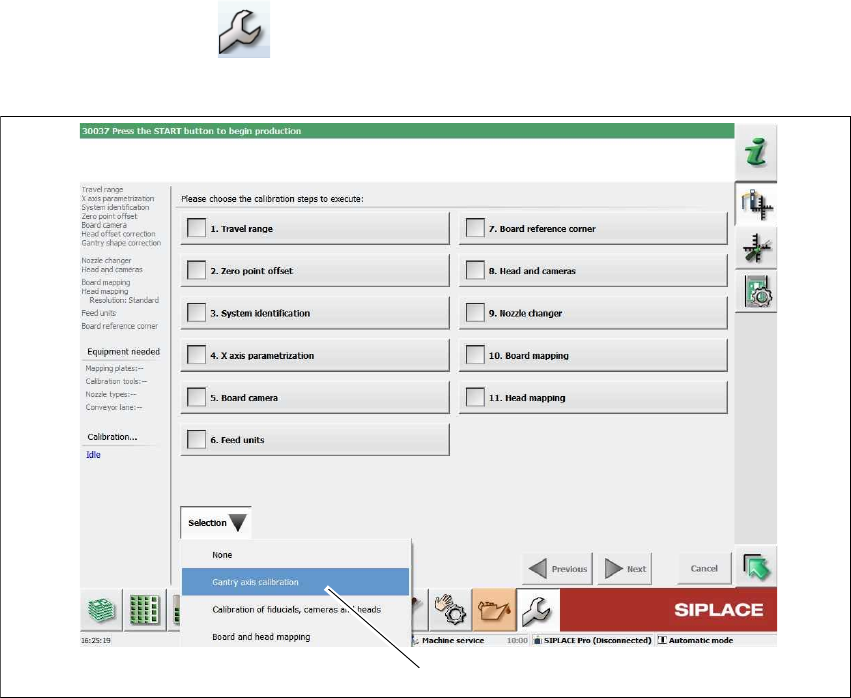

Res. 4.6 - 1 Service Tools => Otomatik kalibrasyon
Seçim => Köprü eksenlerini kalibre etme (1) seçin.
(1)
