3.11.6 SIPLACE SX1/SX2 komponent tablası
Besleyici modülleri, ön kaydırıcı kılavuzları yerleştirme yardımcısının üzerine gelecek şekilde yer-
leştirilir. İçeri sürme sırasında besleyici modülü kılavuzları ile, kılavuz profili üzerinde durdurma çu-
buğuna kadar kayar. Durdurma çubuğundaki bir merkezleme deliği, X besleyici modülünün "ön"
merkezleme pimini alır. Aynı zamanda, komponent tablasının kilitleme mandalı, besleyici modülün
kilitleme silindirine yerleşir. Besleyici modülün üst kısmındaki "arka" merkezleme pimi, merkez-
leme çubuğundaki girinti tarafından alınır.
3

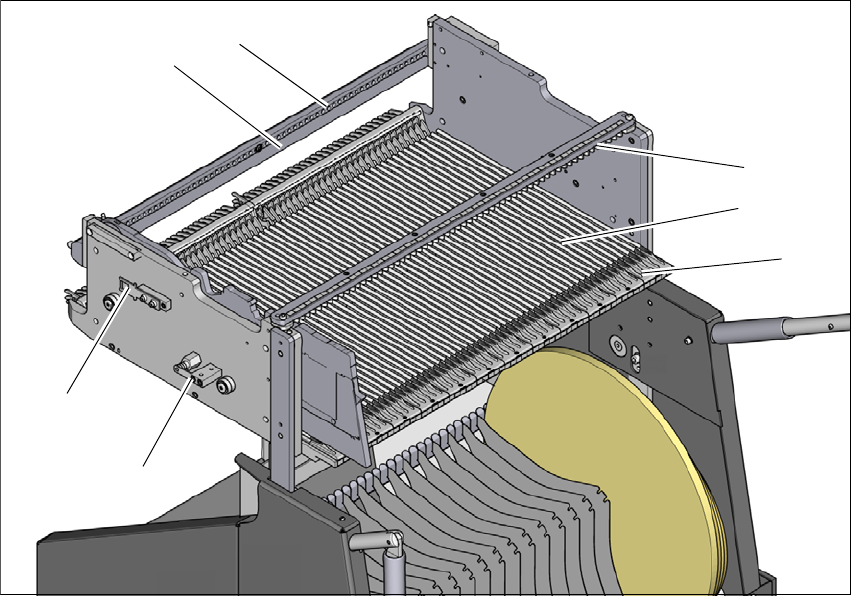

Res. 3.11 - 5 Komponent tablası, arkadan görünüm
(1) Yerleştirme yardımcısı
(2) Kılavuz profili (
profili)
(3) X besleyici modülleri için "arka" merkezleme piminin alınması için merkezleme çubuğu
(4) Durdurma çubuğu
(5) Merkezleme delikleri
(6) ACİL DURDURMA devresinin emniyet anahtarı için anahtar dili
(7) Kilit
(1)
(2)
(3)
(4)
(5)
(6)
(7)
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 3 Teknik veriler ve bileşenler
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 3.11 Komponent arabası
177
3
Res. 3.11 - 6 Komponent tablası, önden görünüm
(1) Kilitleme mandalları
(2) Komponent tablasındaki merkezleme pimi
(3) Komponent tablasındaki merkezleme deliği
(1)
(2)
(3)
3 Teknik veriler ve bileşenler Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
3.11 Komponent arabası Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
178
3.11.7 Komponent tablası için ilave bant makarası için tutucu
3
Res. 3.11 - 7 İlave bant makarası için tutucu
(1) İlave bant makarası için tutucu, Ürün no. 03075622-xx
(2) Tutucu için tutma düzeneği
X serisi besleyici modülleri, besleyici modülü ile bant makarası arasındaki yanal ofset 60 mm'den
fazla değilse bantları sorunsuz işleyebilir. Öngörülen bir ekipman nedeniyle izin verilen maksimum
ofset sağlanamıyorsa, ilave bir bant makarası (
Poz. 1) için tutucu kullanılmasını öneririz. Tutucuyu
tutma düzeneğine (
Poz. 2) yerleştirin ve izin verilen maksimum ofset olan 60 mm'nin altına dü-
şene kadar kaydırın. Komponent arabasında toplam 5 tutma düzeneği vardır. Her bant makarası
tutucusu 2 bant makarası alabilir, bu sayede bant konteynerinin üst kısmına en fazla on adet 19"
(483 mm) bant makarası konumlandırılabilmektedir.
Maks. 60 mm
(1)
(2)
