6 İstasyon eklentileri Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
6.1 Nozul değiştirici Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
288
6.1.2 SIPLACE MultiStar CPP için nozul değiştirici
6.1.2.1 4 magazinli nozul değiştirici
Ürün no. 03147925-xx Nozul değiştirici temel yapısı CPx kısa
Ürün no. 03135469-xx Nozul magazini 20xx, 20 garajlı
Ürün no. 03065782-xx Nozul magazini 28xx, 9 garajlı
Ürün no. 03226630-01 Nozul magazini tip 20xx, 20 garajlı ve 3 indeks noktalı
6

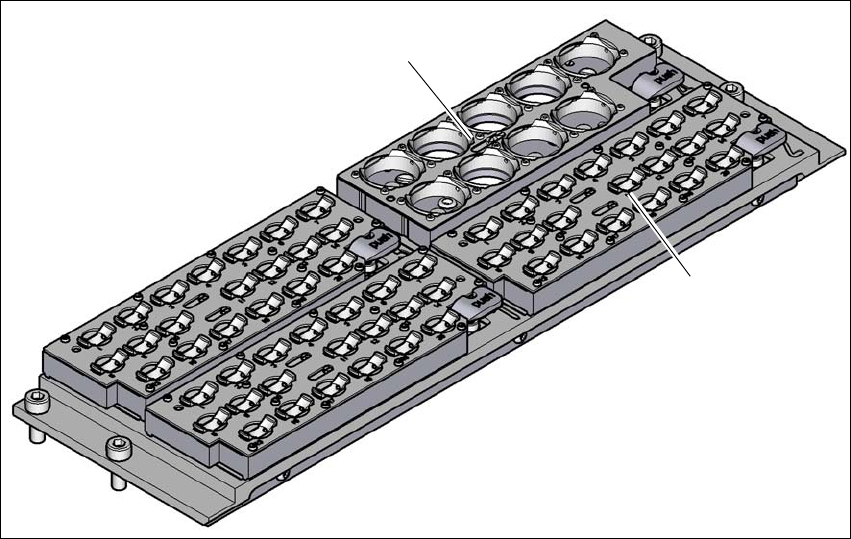

Res. 6.1 - 3 SIPLACE MultiStar için nozul değiştirici, 4 magazinli
(1) 20xx nozullar için nozul değiştirici
(2) 28xx nozullar için nozul değiştirici
(1)
(2)
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 6 İstasyon eklentileri
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 6.1 Nozul değiştirici
289
6.1.2.2 20xx nozullar için 20 garajlı nozul magazini
6

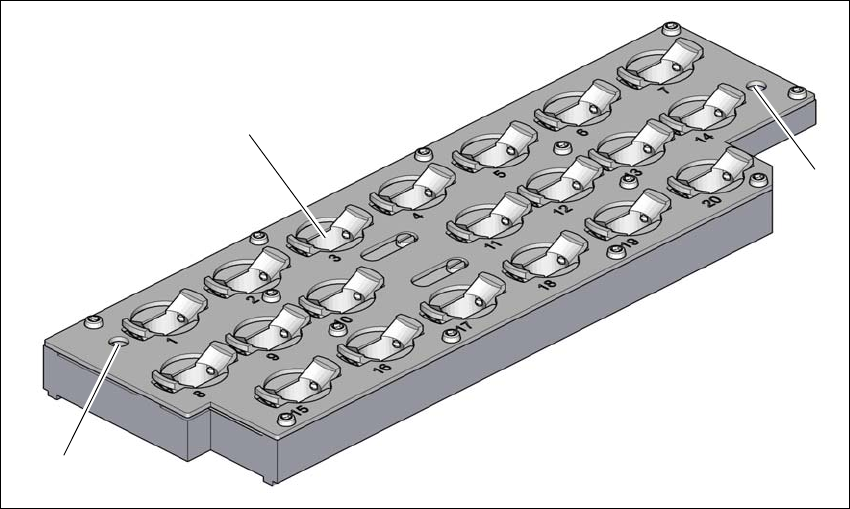

Res. 6.1 - 4 20xx nozullar için nozul değiştirici, 20 garajlı - Kilitleme plakası açık
(1) 20xx nozullar için 20 garaj
(2) İndeks noktaları (sadece kilitleme plakası açıkken görünür)
(2)
(1)
(2)
6 İstasyon eklentileri Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
6.1 Nozul değiştirici Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
290
6.1.2.3 28xx nozullar için 9 garajlı nozul magazini
6

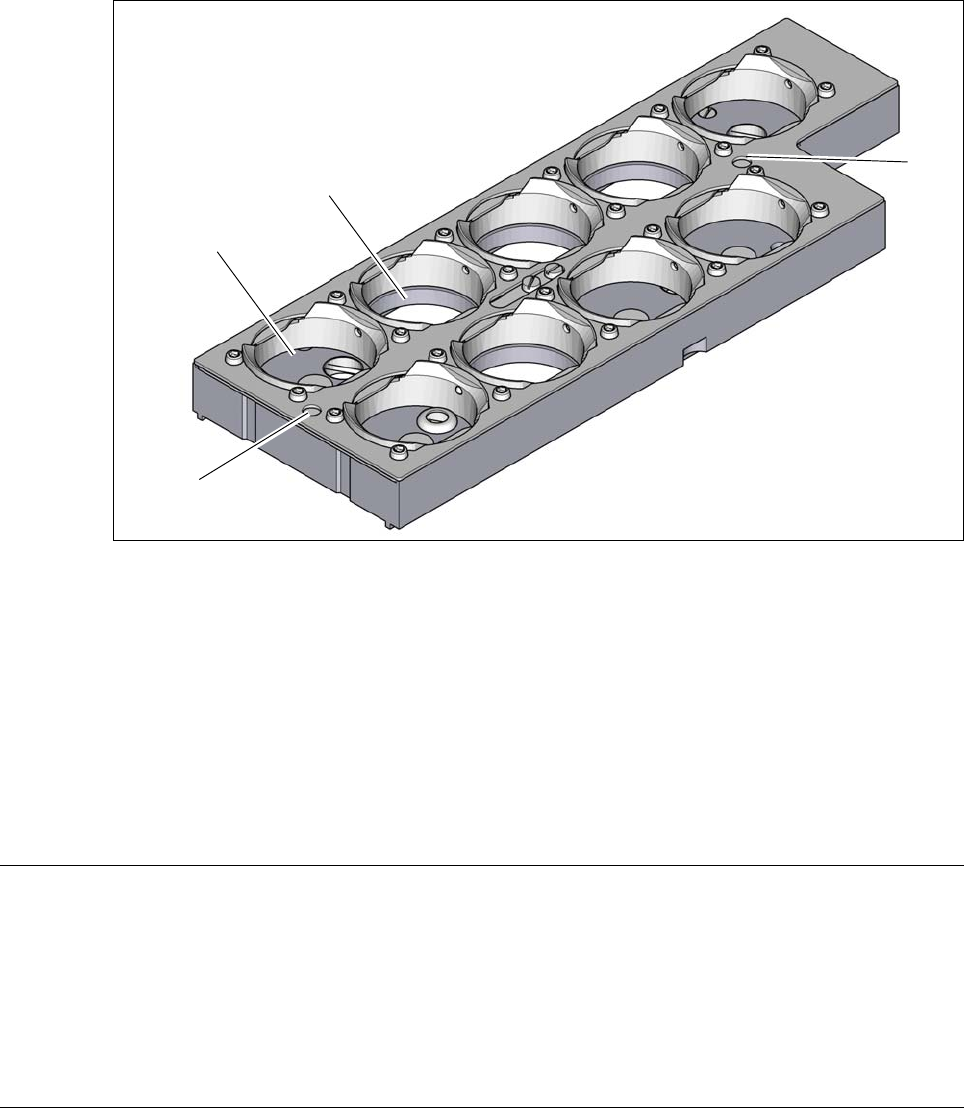

Res. 6.1 - 5 28xx nozullar için nozul değiştirici
(1) Maksimum nozul uzunluğu 12,5 mm olan 28xx nozullar için 5 garaj
(garaj numarası 1, 5, 6, 8 ve 9)
(2) Maksimum nozul uzunluğu 16,5 mm olan 28xx nozullar için 4 garaj
(garaj numarası 2, 3, 4 ve 7)
(3) İndeks noktaları (sadece kilitleme plakası açıkken görünür)
6.1.2.4 Teknik veriler
6
(1)
(2)
(3)
(3)
SIPLACE MultiStar için nozul değiştirici
Konum başına magazin sayısı
*a
4
Konum başına maks. nozul garajı sayısı 69
Konum başına standart konfigürasyon 60 adetli 3 magazin 20xx nozul garajı
9 adetli 1 magazin 28xx nozul garajı
Nozul tipleri 20xx, 28xx
*)a Her zaman tüm magazinler nozul değiştiriciye takılı olmalıdır.
