3.9 PCB taşıma sistemi
3.9.1 Açıklama
PCB konveyörü, giriş konveyöründen, işleme konveyöründen ve çıkış konveyöründen oluşan üç
parçalı bir taşıma sistemidir. Giriş konveyörü ve çıkış konveyörü alanları, bekleme sürelerinin
daha kısa olması durumunda baskılı devre kartları için tampon bölgeler olarak görev görür.
Konveyör bantları,
fırçasız doğru akım motorlarıyla tahrik edilir. Işıklı bariyerler, baskılı devre kart-
larının taşınmasını izler ve kontrol eder. Baskılı devre kartı, dizme alanına ulaştığında ve ışıklı ba-
riyerleri geçtiğinde frenlenir. Baskılı devre kartı, hedef konumuna
ulaşır ulaşmaz, bir lazer ışıklı
bariyer tetiklenir,
konveyör bandı durdurulur ve baskılı devre kartı alt taraftan sıkıştırılır.
Baskılı devre kartının üst kısmı ile dizgi kafası arasındaki mesafe bu nedenle her baskılı devre
kartında değişmeden kalır ve baskılı devre kartının kalınlığına bağlı değildir. Bu bağlamda dizme
hızı da PCB kalınlığına bağlı değildir. Ek olarak, PCB indeks noktası merkezlemesi optimize edi-
lebilir. PCB yüzeyi ile PCB kamerası arasındaki sabit mesafe sayesinde, PCB kamerasının odağı
her zaman PCB yüzeyinde eşit derecede nettir. PCB indeks noktası konturları, PCB kamerasının
CCD çipinde en iyi şekilde gösterilir.
Baskılı devre kartı konveyörünün genişliği, entegre bir kontrol devresi tarafından elektronik olarak
ayarlanır ve izlenir. Program açılarak seçilebilir. Bunu yapmak için kontrol elektroniği, istenen ge-
nişliğe ulaşılana kadar sürücü motorunu etkinleştirir.
Taşıma yüksekliği, dizgi makinesinde 900, 930 veya 950 mm taşıma yüksekliğine sahip hatlara
entegre edilebilecek şekilde seçilebilir. Standart yükseklik 930 mm'dir.
Münferit dizgi makinelerinin PCB konveyörleri arasındaki iletişim The Hermes Standard veya
SMEMA arabirimi aracılığıyla sağlanır.
Çift konveyörlerde sabit konveyör tarafı sağ veya sol olabilir. Sabit konveyör tarafının sağ iken sol
veya tam tersi şekilde değiştirilmesi, bu konveyörde istasyon yazılımı kullanılarak kolayca yapıla-
bilir.
Tekli konveyörde sabit konveyör tarafı sadece sağ olarak ayarlanabilir. Sol taraf için sabit konve-
yör tarafı ise mekanik bir dönüştürme ile mümkündür.
Smart Pin Support opsiyonu ile Support Pinleri, kaldırma tablası üzerindeki devre kartının altına
otomatik olarak konumlandırılabilir. Bkz. kısım 6.15
, sayfa 328.
3 Teknik veriler ve bileşenler Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
3.9 PCB taşıma sistemi Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
146
3.9.2 PCB tekli konveyörün yapısı
3

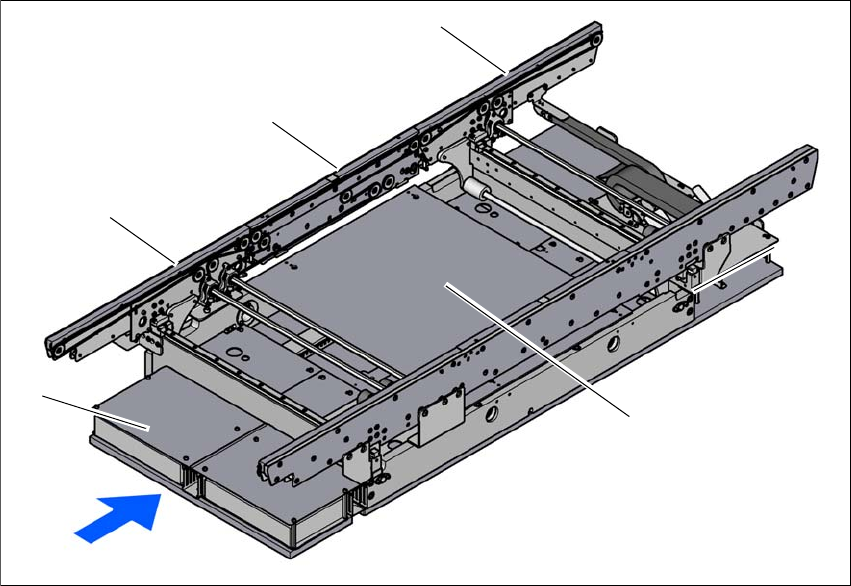

Res. 3.9 - 1 PCB tekli konveyörün yapısı
(1) Giriş konveyörü
(2) İşleme konveyörü
(3) Çıkış konveyörü
(4) Kaldırma tablası
(5) Konveyör kumandası (kapağın altında)
(1)
(4)
(3)
(2)
(5)
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 3 Teknik veriler ve bileşenler
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 3.9 PCB taşıma sistemi
147
3.9.3 Esnek PCB çift konveyörün yapısı
Esnek çift konveyör, elektriksel ve mekanik olarak birbirinden bağımsız iki konveyör şeridine sa-
hiptir. Sabit konveyör kenarı standart olarak sağ taraftadır. Gereksinimlere bağlı olarak, PCB çift
konveyörü, tekli veya çift konveyör olarak çalıştırılabilir.
3

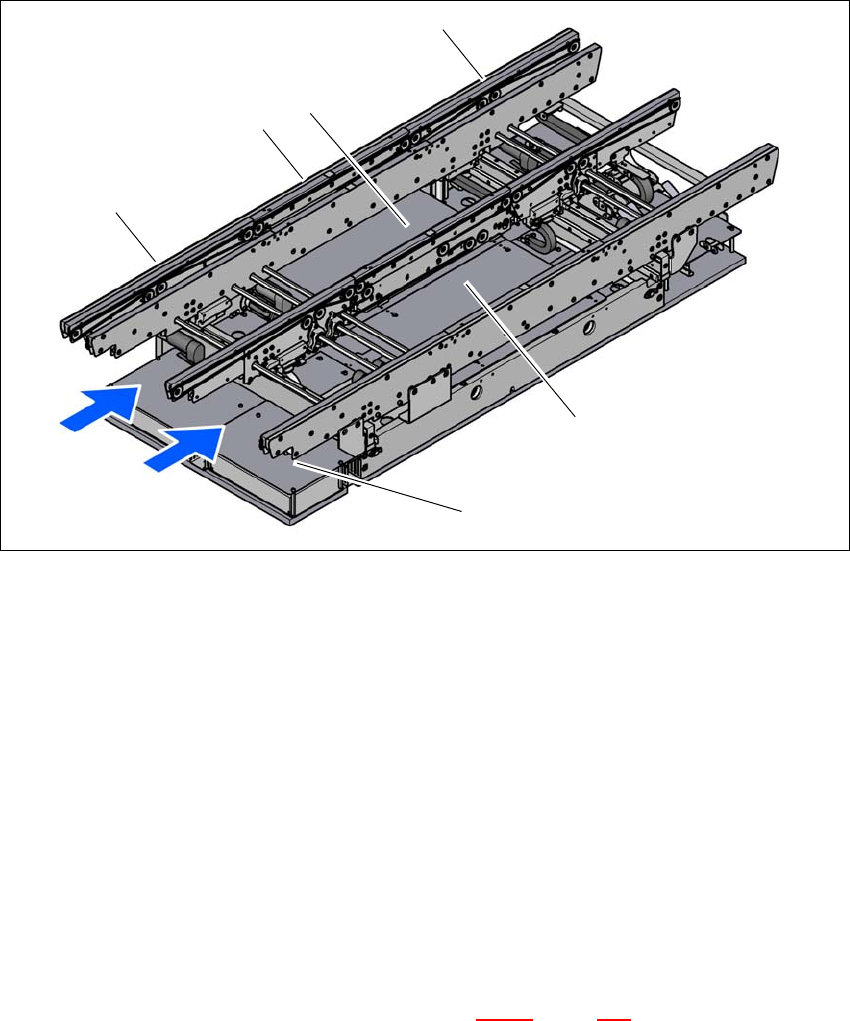

Res. 3.9 - 2 PCB çift konveyörün yapısı
(1) Giriş konveyörü
(2) İşleme konveyörü
(3) Kaldırma tablası 1
(4) Çıkış konveyörü
(5) Kaldırma tablası 2
(6) Konveyör kumandası (kapağın altında)
T1 Konveyör şeridi 1
T2 Konveyör şeridi 2
3.9.3.1 Esnek PCB çift konveyör - Konveyör şeritleri ve konveyör modları
Sağ konveyör şeridi (taşıma yönünde bakıldığında) "Konveyör 1" olarak adlandırılırken, sol kon-
veyör şeridi "Konveyör 2" olarak adlandırılır (bkz. res. 3.9 - 4
, sayfa 149).
(5)
(1)
(4)
(T1)
(3)
(T2)
(2)
(6)
