3.7.5.5 SIPLACE MultiStar CPP Collect&Place modunda
SIPLACE MultiStar CPP bu modda küçük komponentleri işler.
3

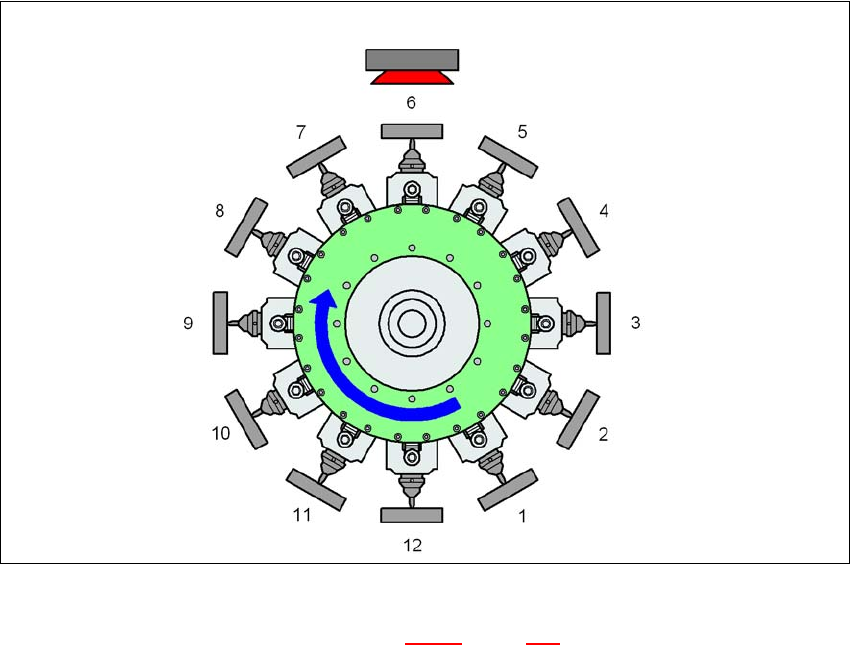

Res. 3.7 - 8 SIPLACE MultiStar CPP - Collect&Place modu
K_K Küçük komponent (bkz. tablo 3.7 - 1, sayfa 131)
Tip 30 Komponent kamerası, tip 30
1 ... 12 alınan komponentlerin sırası
3
Tip 30
K_K
3 Teknik veriler ve bileşenler Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
3.7 Dizgi kafası Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
134
3.7.5.6 SIPLACE MultiStar CPP tam dönüşlü karma modda
Bu modda küçük ile orta büyüklükteki komponentler işlenir.
3

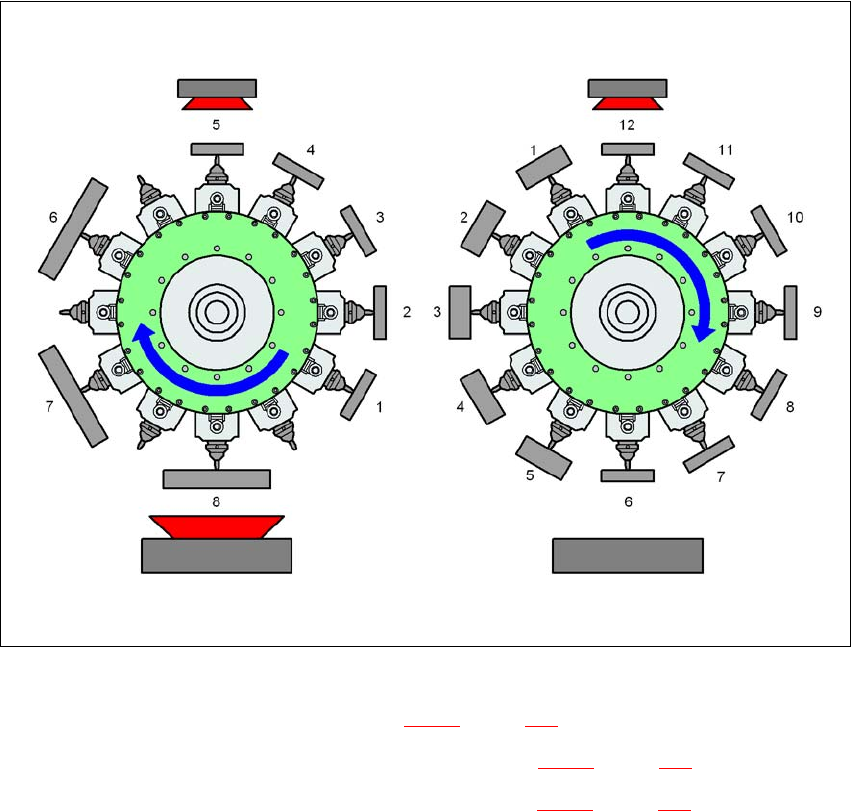

Res. 3.7 - 9 SIPLACE MultiStar CPP - karma mod
K_K Küçük komponent, bkz. tablo 3.7 - 1, sayfa 131
O_K_1 Orta büyüklükte komponent, tip 1 (bkz. tablo 3.7 - 1, sayfa 131)
O_K_2 Orta büyüklükte komponent, tip 2 (bkz. tablo 3.7 - 1
, sayfa 131)
Tip 30 Komponent kamerası, tip 30
Tip 33 Sabit komponent kamerası, tip 33
1...8 alınan komponentlerin sırası
1 ... 12 alınan komponentlerin sırası
3
SIPLACE MultiStar CPP kafasının bitişik segmentleri, orta büyüklükte komponent, tip 2'nin
(O_K_2) diyagonalı 39,8 mm'den uzun olduğunda O_K_2 komponentlerini alamaz.
Tip 30 Tip 30
Tip 33 Tip 33
K_K
O_K_2
O_K_1
K_K
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 3 Teknik veriler ve bileşenler
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 3.7 Dizgi kafası
135
3.7.5.7 SIPLACE MultiStar CPP gelişmiş Pick&Place modunda
Sınırlı dönüşlü gelişmiş Pick&Place modunda, SIPLACE MultiStar CPP, 01005'ten 50 mm x 40
mm'ye kadar tüm komponentleri dizebilir. Büyük komponent en son alınır, optik olarak ortalanır ve
ilk komponent olarak dizilir.
3
Res. 3.7 - 10 SIPLACE MultiStar CPP - karma mod
K_K Küçük komponent, bkz. tablo 3.7 - 1, sayfa 131)
O_K_2 Orta büyüklükte komponent, tip 2 (bkz. tablo 3.7 - 1
, sayfa 131)
B_K Büyük komponent (bkz. tablo 3.7 - 1
, sayfa 131)
Tip 30 Komponent kamerası, tip 30
Tip 33 Sabit komponent kamerası, tip 33
1 ... 8 alınan komponentlerin sırası
3
SIPLACE MultiStar CPP kafasının bitişik segmentleri, bu komponentlerin diyagonalı 39,8 mm'den
uzun olduğunda O_K_2 ve B_K tipi komponentleri alamaz.
Tip 30
K_K
B_K
Tip 33
O_K_2
