Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 2 İşletim güv enliği Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 2.6 Güvenlik sis temleri 85 Konum 1 ve konum 2 koruyucu başlık a nahtarı (Poz. 1 ve 2 res. 2.6 - 6 …
2 İşletim güvenliği Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
2.6 Güvenlik sistemleri Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
84
Başlatma butonu 2 res. 2.6 - 4, sayfa 80 ve poz. 2 res. 2.6 - 5, sayfa 81) 2
Ana şalter açıldıktan ve kontrol programı başlatıldıktan sonra, dizgi siparişlerini gerçekleştirmek
için dizgi makinesini başlatmak üzere başlatma butonuna basmanız istenir. Koruyucu başlıkları
açtıktan veya ACİL DURDURMA butonuna bastıktan sonra dizgi makinesini yeniden başlatmak
istediğinizde de aynı talep ile karşılaşırsınız.
Başlatma butonuna en az 200 ms ila maksimum 1500 ms arasında basın ve ardından bırakın.
Butonu bıraktığınızda dizgi makinesi çalıştırılır ve koruyucu başlıklar mekanik olarak kapalı
tutulur.
Durdurma butonu (siyah) (Poz. 3 res. 2.6 - 4, sayfa 80 ve poz. 3 res. 2.6 - 5, sayfa 81) 2
Bu butonlarla dizgi makinesini durdurabilirsiniz.
Komponent sayacı 2
Dizilen komponentlerin sayısı (komponent sayacı) istasyon yazılımından okunabilir. Bilgi için on-
line yardıma bakabilirsiniz.
Zorunlu kilitlemeli ACİL DURDURMA butonu (Poz. 4 res. 2.6 - 4, sayfa 80 ve poz. 1 res. 2.6 - 5,
sayfa
81) 2
ACİL DURDURMA butonu, üzerine basıldıktan sonra bu konumda kilitli kalan kırmızı düğmeli bir
butondur. ACİL DURDURMA butonuna basıldığında, ACİL DURDURMA devresinin anahtarlama
kontağı açılır - güvenlik nedeniyle kapatma sistemi (CSB) devreye girer. Köprü eksenleri için ara
devre voltajı (300 V-) ve yıldız eksenleri için ara devre voltajı (160 V-) kapatılır. DP veya Z eksen-
lerinin servo amplifikatörleri 42 V- ile beslenmeye devam edilir. ACİL DURDURMA butonunun sin-
yal kontağı açılır ve ekranda "ACİL DURDURMA etkinleştirildi" mesajı görüntülenir. Aşağıdaki
bileşenler devre dışı bırakılır:
– PCB konveyörü
– PCB sıkıştırma düzeneği
– Genişlik ayarı
– PCB durdurucu
– Boş bant kesicinin basınçlı hava beslemesi
2
NOT
Dizme işlemi kesilir ve dizgi makinesi tekrar çalışır duruma geldikten sonra devam ettiri-
lebilir veya iptal edilebilir.
Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3 2 İşletim güvenliği
Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020 2.6 Güvenlik sistemleri
85
Konum 1 ve konum 2 koruyucu başlık anahtarı (Poz. 1 ve 2 res. 2.6 - 6, sayfa 82) 2
Bu anahtarlar, koruyucu başlıkların kapalı olup olmadığını kontrol eder. Kapalı olmaları halinde,
ACİL DURDURMA kontağı, sinyal kontağı ve dolayısıyla ACİL DURDURMA devresi kapalıdır.
Başlıklardan biri açıldığında, ACİL DURDURMA kontağı ve sinyal kontağı açılır. Münferit bileşen-
ler devre dışı bırakılır veya etkin kalır (bkz. res. 2.6 - 8
, sayfa 89).
Tampon algılaması için korumalı sviç (Poz. 3 res. 2.6 - 6, sayfa 82) 2
SIPLACE SX1/SX2'de bu anahtarlar, en az bir tampon mevcut olup olmadığını kontrol eder. Bu
şekilde köprü değişiminden sonra en az bir tamponun geri takılmış olması sağlanır.
2 İşletim güvenliği Kullanım kılavuzu SIPLACE SX1/SX2 Edition V2 ve V3
2.6 Güvenlik sistemleri Yazılım sürümü SR.713.1 itibariyle Baskı 12/2020
86
2.6.4 Güvenlik nedeniyle kapatma sistemi (CSB)
2

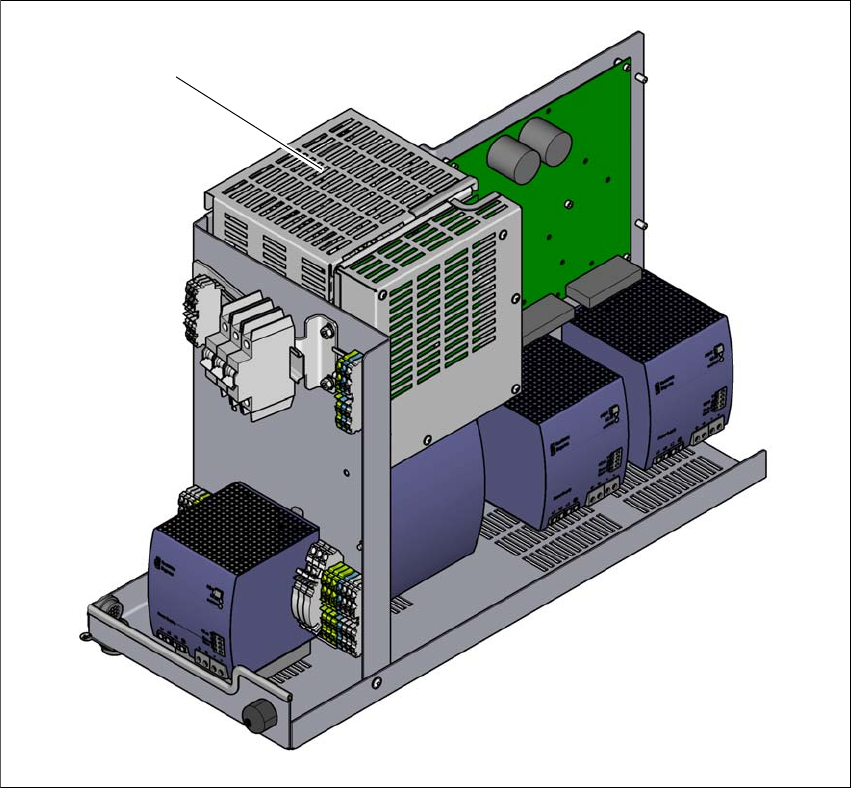

Res. 2.6 - 7 Güvenlik nedeniyle kapatma sisteminin (CSB) konumu
2
(1) Güvenlik nedeniyle kapatma sistemi (CSB)
(1)
