1. PARTS PLACING / 部品装着 121 PTS-NXT-06JE
1.5.8. H01 HEAD(AUTO BACKUP PIN EQUIPMENT)
1.5.8. H01 ヘッド(自動バックアップピン機能)
QK30400
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
37 PM24055 1 SHAFT シャフト FE
38 PM55011 1 BUSHING, GUIDE ブシュ ガイド OT
39 XS01853 1 CYLINDER シリンダ OT
40 K53569 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M02X006 FE
41 H5266A 2 BOLT, HEX SOCKET ボルト 六角穴 M02X006 FE
42 W1020A 2 WASHER, LOCK ワッシャ スプリング 2M/M FE
43 A40669 3 ELBOW エルボ M-3ALU-3 OT
44 PB14212 1 COVER カバー FE
45 H5264A 2 BOLT, HEX SOCKET ボルト 六角穴 M02X003 FE
46 S40590 1 SENSOR センサ E2S-W26 FE
47 H5275A 1 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
48 W1021A 1 WASHER, LOCK ワッシャ スプリング 3M/M FE
49 A4067G 1 ELBOW エルボ M-3AU-3 OT
50 S1058B 1 SILENCER サイレンサ AN120-M3 OT
51 PX05350 1 SEAL シール OT
1. PARTS PLACING / 部品装着 120 PTS-NXT-06JE
1. PARTS PLACING / 部品装着 121 PTS-NXT-06JE

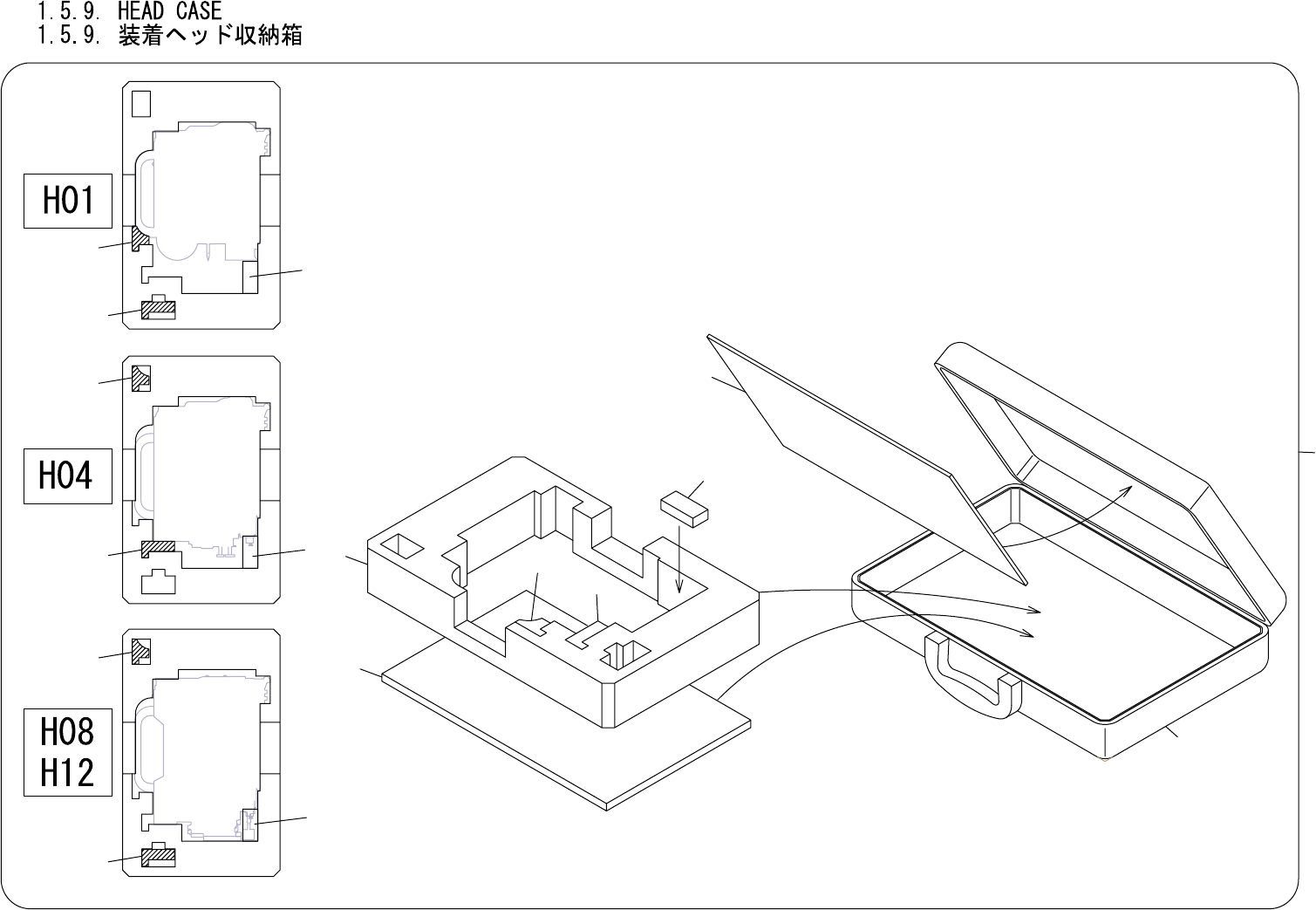

A
1
2
5
6
6
8
8
7
7
7
8
6
6
7
8
4
3
1. PARTS PLACING / 部品装着 122 PTS-NXT-06JE
