4. MODULE / モジュール 215 PTS-NXT-06JE

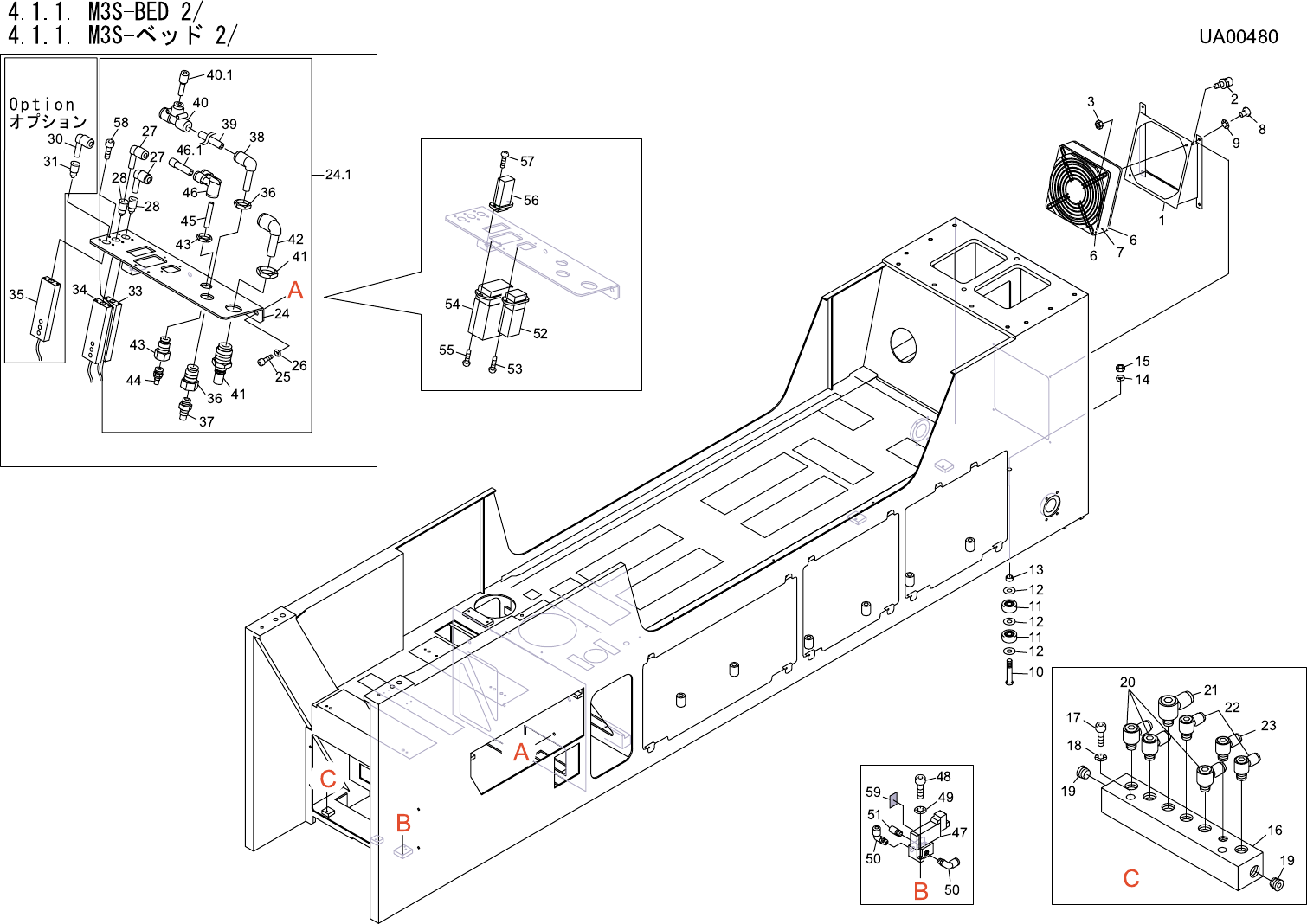

4.1.1. M3S-BED 1/6
4.1.1. M3S-ベッド 1/6
UA00480
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
41 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
42 W1044A 2 WASHER, FLAT ワッシャ 平 4W- 5 FE
43 K5225A 2 SCREW, C/R PAN 小ネジ 十穴鍋 M03X008 ﾆｯｹﾙﾒｯｷ FE
44 H5299A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X012 FE
45 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
46 W1044A 2 WASHER, FLAT ワッシャ 平 4W- 5 FE
47 S2098M 1 CYLINDER, AIR シリンダ エアー CDM2L20-25-DCI0922I OT
48 H5322A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
49 W1024A 4 WASHER, LOCK ワッシャ スプリング 6M/M FE
50 K5345D 1 CONTROLLER, SPEED コントローラ スピード AS2211F-01-06S(ｼﾛ)OT
51 PM00550 1 SHAFT シャフト FE
52 PM00561 1 PIN, CLAMP ピン クランプ FE
53 H3077K 2 BUSHING ブシュ R-MLCF2220 OT
54 PM31622 2 HOLDER ホルダ FE
55 H5300H 8 BOLT, HEX SOCKET ボルト 六角穴 M05X018 ﾕﾆｸﾛﾒｯｷ(ｼﾛ)FE
56 W1012A 8 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
57 PZ25380 4 SEAL シール PL
59 PZ25660 1 SEAL シール PL
60 PZ25670 1 SEAL シール PL
61 PZ25680 1 SEAL シール PL
63 PB15241 2 BKT ＢＫＴ FE
64 H5289A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
65 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
66 W1043A 4 WASHER, FLAT ワッシャ 平 4W- 4 FE
68 PB11833 1 COVER カバー FE
69 PZ05080 2 SHEET シート PL
70 H5342A 2 BOLT, HEX SOCKET ボルト 六角穴 M08X025 OT
71 W1025A 2 WASHER, LOCK ワッシャ スプリング 8M/M OT
72 W1046A 2 WASHER, FLAT ワッシャ 平 4W- 8 OT
73 PX05200 1 SEAL, BAR CODE シール バーコード OT
76 H21158 1 PIN, PARALLEL ピン 平行 ﾟ8X35 B
ｼｭ OT
77 H20947 1 PIN, PARALLEL ピン 平行 ﾟ6X16 Aｼｭ OT
78 RB01841 1 BKT ＢＫＴ OT
79 H5286A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X006 FE
80 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
81 PM18090 1 PIN, LOCATING ピン 位置決め FE
