5.1.2. M6S-X SLIDE 1/2 5.1.2. M6S-X スライド 1/2 US00160 No. Drg.No. & Code No. QTY Description Rating Materials Remark 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 1 AA126** 1 SLIDE, Y-AXIS スライド Ｙ軸 OT 2 PM79905 1 SLIDE, Y-AXIS スライ…
5. XY-ROBOT / XYロボット 298 PTS-NXT-06JE

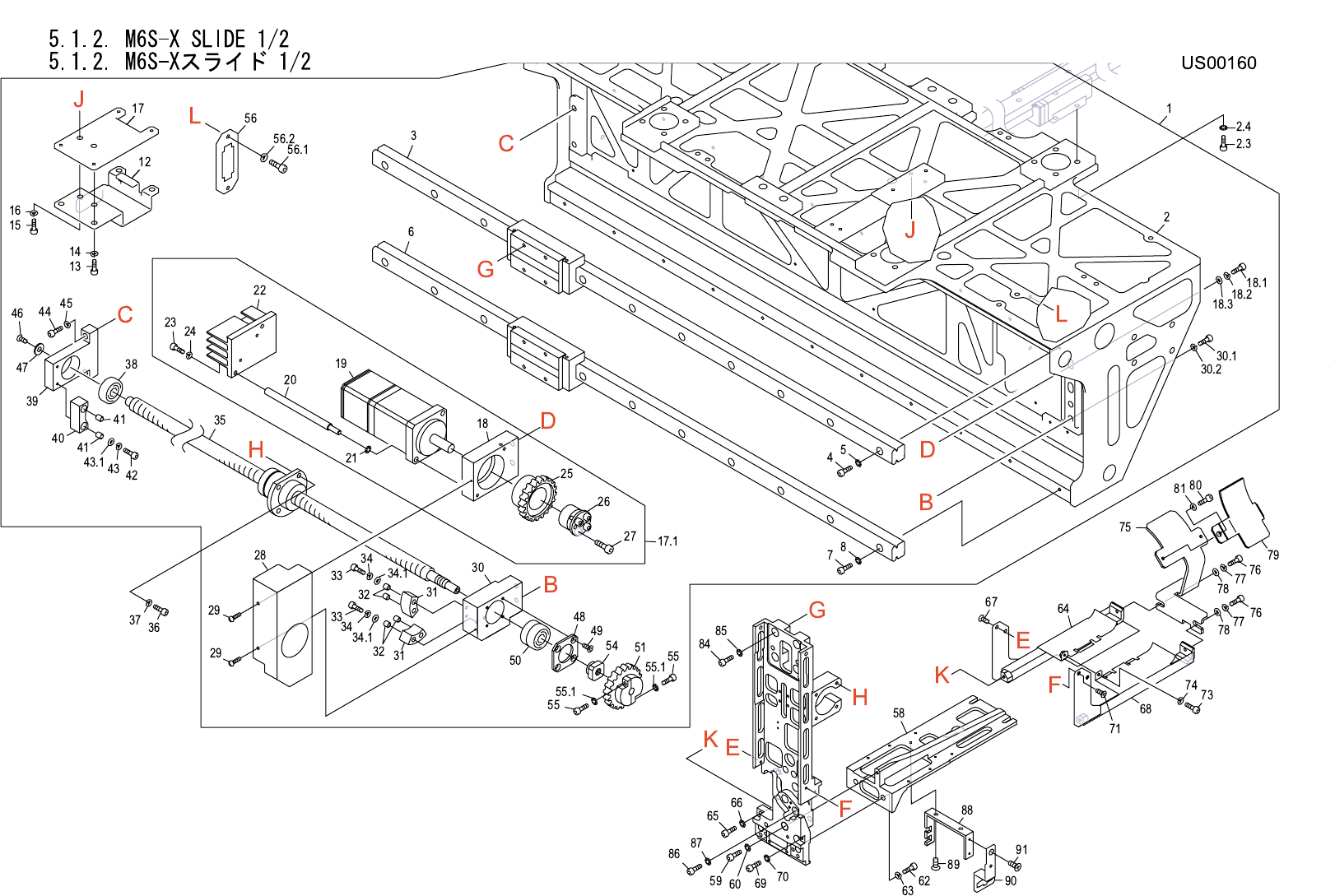

5.1.2. M6S-X SLIDE 1/2
5.1.2. M6S-Xスライド 1/2
US00160
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA126** 1 SLIDE, Y-AXIS スライド Ｙ軸 OT
2 PM79905 1 SLIDE, Y-AXIS スライド Ｙ軸 FE
2.3 H5290A 16 BOLT, HEX SOCKET ボルト 六角穴 M04X015 FE
2.4 W1011A 16 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
3 XG00991 1 GUIDE, RAIL ガイド レール OT
4 H5290A 11 BOLT, HEX SOCKET ボルト 六角穴 M04X015 FE
5 W1011A 11 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
6 XG00991 1 GUIDE, RAIL ガイド レール OT
7 H5290A 11 BOLT, HEX SOCKET ボルト 六角穴 M04X015 FE
8 W1011A 11 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
12 PB48110 1 RETAINER, WIRING 押え 配線 FE
13 H5286A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X006 FE
14 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
15 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
16 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
17 PB30150 1 BKT, WIRING ＢＫＴ 配線 FE
17.1 AA125** 1 MOTOR モータ OT
18 PM00243 1 BKT, MOTOR ＢＫＴ モータ FE
18.1 H5263C 2 BOLT, HEX SOCKET ボルト 六角穴 M05X016 FE
18.2 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
18.3 W1044A 2 WASHER, FLAT ワッシャ 平 4W- 5 FE
19 XM00211 1 MOTOR モータ SGMAS-01A2A21 OT
20 PM38250 2 BOLT ボルト FE
21 W1011A 2 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
22 XH00682 1 HEAT SINK ヒートシンク OT
23 H5263A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X018 FE
24 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
25 PM79790 1 GEAR ギヤ FE
26 K1001F 1 COUPLING カップリング MA-8-21 OT
27 H5289A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
28 PB00250 1 COVER カバー FE
29 K5177W 2 SCREW, C/R PAN 小ネジ 十穴鍋 M02.6X004 (0ﾊﾞﾝ
1ｼｭ)FE
30 PM00224 1 HOLDER, BEARING ホルダ ベアリング FE
30.1 H5300A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X015 FE
30.2 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
31 PG01090 2 STOPPER ストッパ PL
32 PM40630 4 COLLAR カラー FE
33 H5276A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
5. XY-ROBOT / XYロボット 299 PTS-NXT-06JE
5.1.2. M6S-X SLIDE 1/2
5.1.2. M6S-Xスライド 1/2
US00160
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
34 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
34.1 W1040A 4 WASHER, FLAT ワッシャ 平 3M/MX0.5X7 FE
35 XB00722 1 BALL SCREW ボールネジ OT
36 H5289A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
37 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
38 H4130E 1 BEARING ベアリング 608ZZ OT
39 PM00253 1 HOLDER, BEARING ホルダ ベアリング FE
40 PG01100 1 STOPPER ストッパ PL
41 PM40630 2 COLLAR カラー FE
42 H5276A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
43 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
43.1 W1040A 2 WASHER, FLAT ワッシャ 平 3M/MX0.5X7 FE
44 H5301A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X018 FE
45 W1012A 2 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
46 K5357T 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X008 FE
47 PB00440 1 WASHER ワッシャ FE
48 PM00231 1 RETAINER, BEARING 押え ベアリング FE
49 K5357M 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
50 H4218K 1 BEARING ベアリング 708ATYDBCP8P5 OT
51 PM79800 1 GEAR ギヤ FE
54 PM46510 1 NUT ナット FE
55 H5277A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X012 FE
55.1 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
56 PB64990 1 PLATE プレート FE
56.1 H5274A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
56.2 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
58 PM39053 1 BKT ＢＫＴ FE
59 H5289A 1 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
60 W1011A 1 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
62 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
63 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
64 PB03094 1 COVER カバー FE
65 H5289A 1 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
66 W1011A 1 WASHER, CONICAL ワッシャ 皿
M- 4-L FE
67 K5169A 2 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M02.5X004(ｽﾃﾝﾚｽ)FE
68 PB03104 1 COVER カバー FE
69 H5289A 1 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
70 W1011A 1 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
5. XY-ROBOT / XYロボット 300 PTS-NXT-06JE
