3. BASE / ベース 135 PTS-NXT-06JE

100%1 / 871

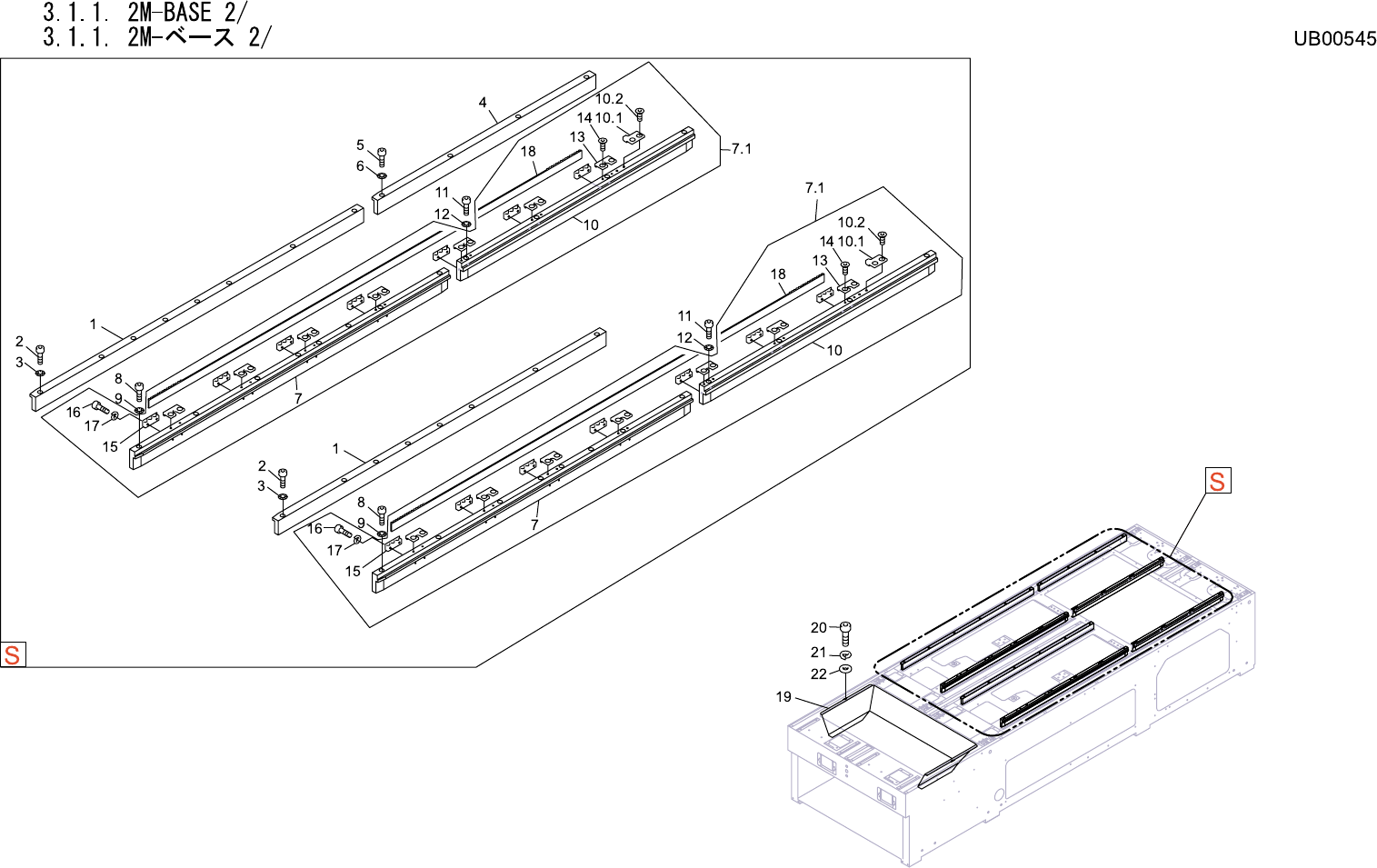

3.1.1. 2M-BASE 1/8
3.1.1. 2M-ベース 1/8
UB00545
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
57 H2063T 2 PIN, SPRING ピン　スプリング 5ﾟX25 OT
58 PM02291 2 COVER カバー FE
59 K5257A 8 SCREW, HEX SOCKET BUTTON 小ネジ　六角穴ボタン M04X008 FE
60 W1022A 8 WASHER, CONICAL ワッシャ　皿 M-4-L FE
62 PT00132 2 BLOCK, STOPPER ブロック　ストッパ FE
63 H5299A 4 BOLT, HEX SOCKET ボルト　六角穴 M05X012 FE
64 W1012A 4 WASHER, CONICAL ワッシャ　皿 M-5-L FE
65 PM00911 4 SHAFT シャフト FE
66 H3053T 4 BUSHING ブシュ MB1420DU OT
67 PG02181 2 STOPPER ストッパ PL
67.1 PM72810 2 COLLAR カラー FE
67.2 H5275A 2 BOLT, HEX SOCKET ボルト　六角穴 M03X008 FE
67.3 W1021A 2 WASHER, LOCK ワッシャ　スプリング 3M/M FE
67.4 W1040A 2 WASHER, FLAT ワッシャ　平 3M/MX0.5X7 FE
68 PT00140 2 PLATE プレート FE
69 H5322A 4 BOLT, HEX SOCKET ボルト　六角穴 M06X015 FE
70 W1013A 4 WASHER, CONICAL ワッシャ　皿 M-6-H FE
71 PZ00280 4 SPRING スプリング FE
92 AA15701 2 GUIDE, CLAMP ガイド　クランプ OT
93 H5298A 8 BOLT, HEX SOCKET ボルト　六角穴 M05X010 FE
94 W1012A 8 WASHER, CONICAL ワッシャ　皿 M-5-L FE
95 PT00160 2 GUIDE ガイド FE
96 PM02970 8 ROLLER ローラ FE
97 PM35900 4 PIN, ROLLER ピン　ローラ FE
98 N4018A 4 SCREW, HEX SOCKET SET ネジ　六角穴止め M03X003 ｸﾎﾞﾐｻｷ FE
99 H21468 4 PIN, PARALLEL ピン　平行 MS5-10 FE
100 PM01363 4 GUIDE ガイド FE
101 H5292T 8 BOLT, HEX SOCKET ボルト　六角穴 M04X022 FE
102 W1011A 8 WASHER, CONICAL ワッシャ　皿 M-4-L FE
103 H2063A 4 PIN, SPRING ピン　スプリング 5ﾟX18 OT
104 PM01201 2 PIN, GUIDE ピン　ガイド FE
105 H5341A 2 BOLT, HEX SOCKET ボルト　六角穴
M08X020 FE
106 W1014A 2 WASHER, CONICAL ワッシャ　皿 M- 8-H FE
