A 9 1 2 3 10 11 12 13 3 4 5 5 7 8 6 14 15 16 20 21 22 UL01903 1. PARTS PLACING / 部品装着 40 PTS-NXT-06JE
1.4.1. H08/H12-ND32C-NOZZLE STATION
1.4.1. H08/H12-ND32C-ノズルステーション
UL02605
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PP00874 1 SHUTTER シャッタ FE
2 PX04210 1 SEAL, BAR CODE シール バーコード PL
3 PM85632 6 PIN ピン FE
4 K51692 6 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M02.5X006(ｽﾃﾝﾚｽ)FE
5 AA3AY02 1 HOLDER ホルダ OT
6 PT01381 1 HOLDER ホルダ AL
7 PZ10120 32 PIN ピン FE
8 R5012C 2 ROLLER, NEEDLE ローラ ニードル ﾟ3X11.8 OT
9 PM04922 1 PIN ピン FE
10 PZ05021 1 SPRING, TENSION スプリング 引張 FE
11 PX04200 1 SEAL, BAR CODE シール バーコード OT
12 AA37X02 1 BLOCK ブロック OT
13 H5276A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
14 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
15 AA37W01 1 BLOCK ブロック OT
16 H5276A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
17 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
18 PP00881 2 PLATE, BACK プレート 裏 FE
19 PS00550 2 SHEET シート PL
20 H5273A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X005 FE
21 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
22 PB67410 1 DOG, SW ドッグ ＳＷ FE
23 K51756 4 SCREW, C/R PAN 小ネジ 十穴鍋 M02.5X005 ｽﾃﾝﾚｽ FE
24 W1020H 4 WASHER, LOCK ワッシャ スプリング 2.5M/M FE
25 AA3FS00 2 PLATE
プ
レート FE
1. PARTS PLACING / 部品装着 39 PTS-NXT-06JE
A
9
1
2
3
10
11
12
13
3
4
5
5
7
8
6
14
15
16
20
21
22
UL01903
1. PARTS PLACING / 部品装着 40 PTS-NXT-06JE

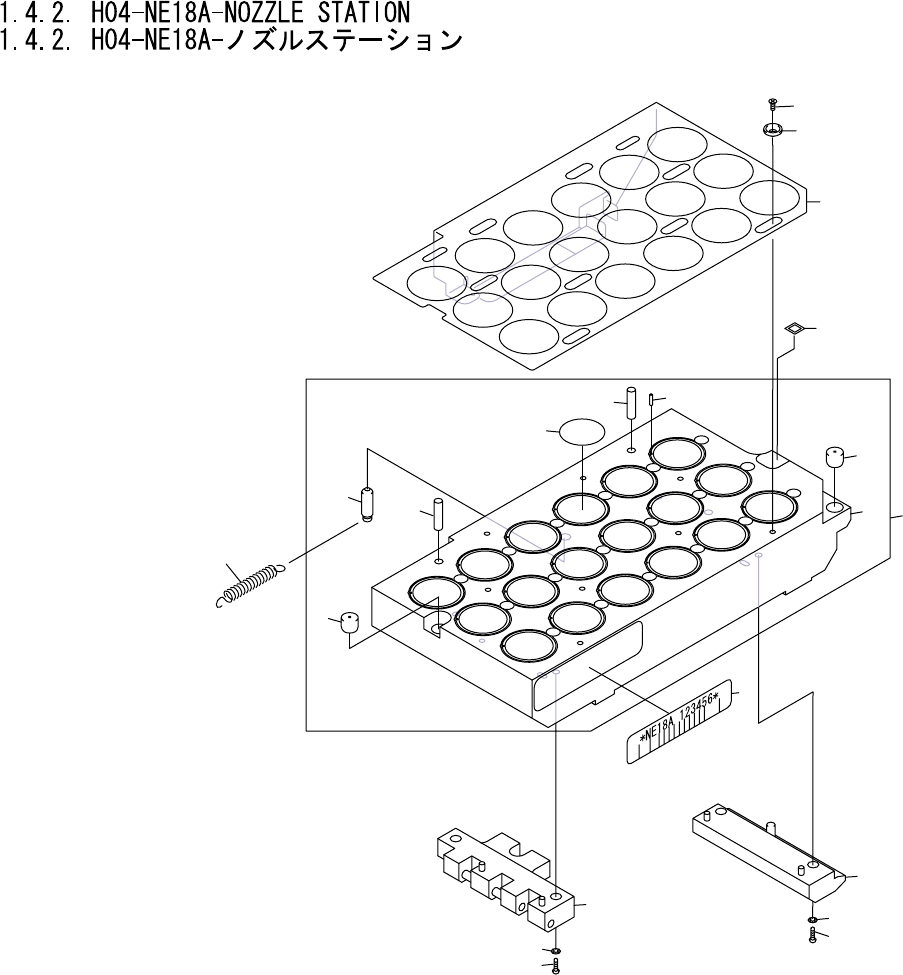

1.4.2. H04-NE18A-NOZZLE STATION
1.4.2. H04-NE18A-ノズルステーション
UL01903
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA0AG05 1 HOLDER ホルダ OT
2 PM40224 1 HOLDER ホルダ AL
3 PM35033 2 PIN, REFERENCE ピン 基準 FE
4 PS00771 1 SHEET シート PL
5 R5012C 2 ROLLER, NEEDLE ローラ ニードル ﾟ3X11.8 OT
6 PZ10120 18 PIN ピン FE
7 PM04922 1 PIN ピン FE
8 PZ05021 1 SPRING, TENSION スプリング 引張 FE
9 PX02910 1 SEAL, BAR CODE シール バーコード OT
10 PX02900 1 SEAL, BAR CODE シール バーコード PL
11 PB22155 1 SHUTTER シャッタ FE
12 PM06841 8 PIN ピン FE
13 K51692 8 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M02.5X006(ｽﾃﾝﾚｽ)OT
14 AA1YF00 1 GUIDE ガイド OT
15 H5276A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
16 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
20 AA1YG01 1 BLOCK ブロック OT
21 H5276A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
22 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
1. PARTS PLACING / 部品装着 41 PTS-NXT-06JE
