6.1.2. M6S-SINGLE CONVEYOR 1/11 6.1.2. M6S- シングルコンベア 1/11 UQ01529 No. Drg.No. & Code No. QTY Description Rating Materials Remark 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 1 H5298A 8 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE 2 W101…
Vacuum system
From module head
NEGATIVE PRESSURE
POSITIVE PRESSURE
For the Front
B ( )
A
( )
A:Clamp (lifter UP)
B:Unclamp (lifter DOWN)
8
6
6
B
A
Vacuum back-up pins
Reference from Front
Front
6
6
6
B
A
8
8
6
6
14
12
11
16
17
28 2710
9
4
4
515
32
25
26
1
3
6
15
8
7
14
13
2
18
4/
3/
10/
5/
6/
2/
8/
7/
9/
11/
A
A
A
UQ01529

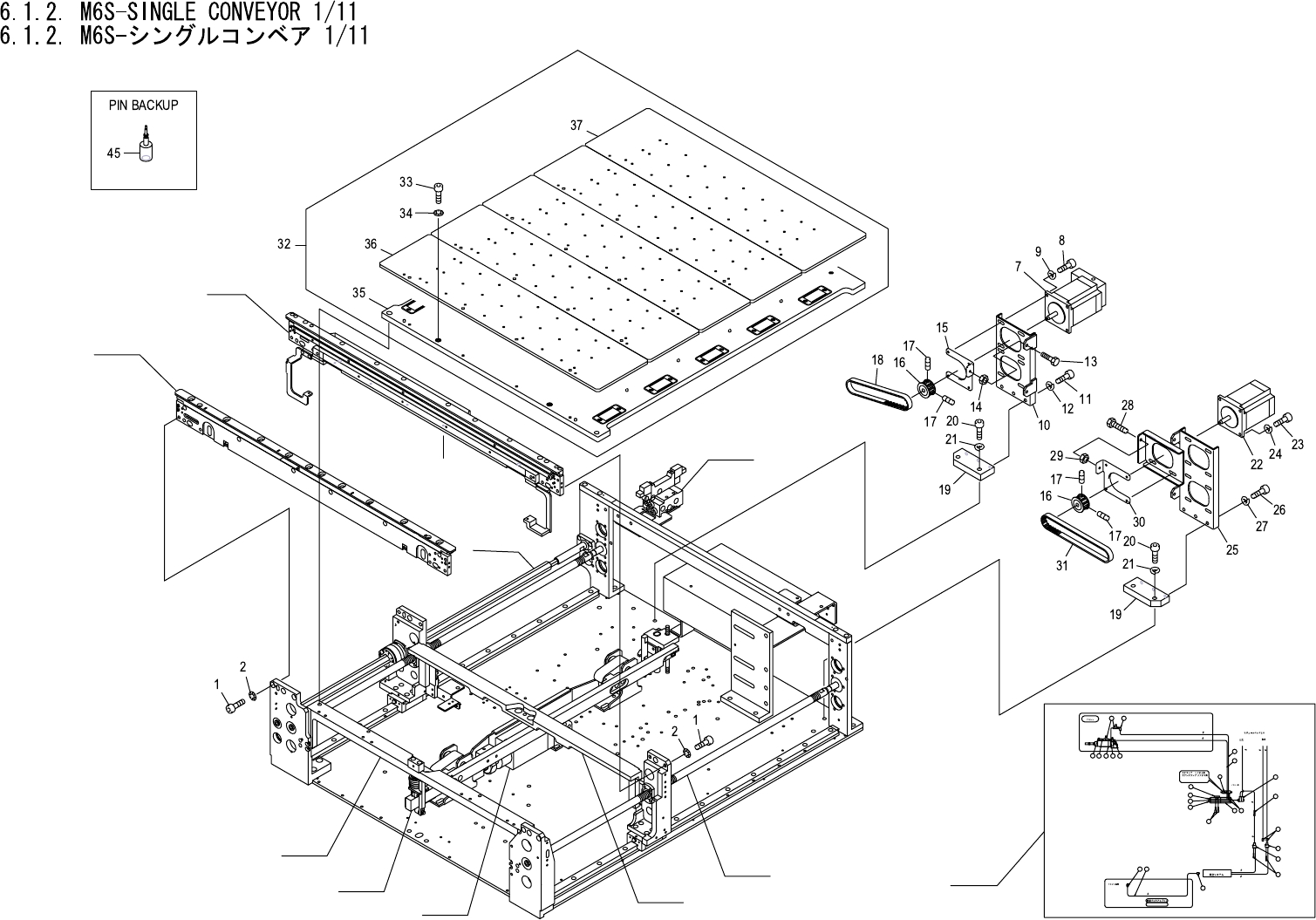

6. CONVEYOR / コンベア 50 PTS-NXT-06JE
6.1.2. M6S-SINGLE CONVEYOR 1/11
6.1.2. M6S-シングルコンベア 1/11
UQ01529
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 H5298A 8 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
2 W1012A 8 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
7 XM00231 1 MOTOR STEPPING モ－タ ステッピング KH56QM2B048E-1 OT
8 H5289A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
9 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
10 PB20342 1 BKT MOTOR ＢＫＴ モ－タ FE
11 H5298A 3 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
12 W1023A 3 WASHER, LOCK ワッシャ スプリング 5M/M FE
13 H5172T 1 BOLT, HEX ボルト 六角 M04X025 FE
14 N1080A 1 NUT, HEX ナット 六角 M 4 P=0.7 FE
15 PP00940 1 BKT ADJUSTING ＢＫＴ セリ FE
16 PZ05391 2 PULLEY プ－リ OT
17 N4027A 4 SCREW, HEX SOCKET SET ネジ 六角穴止め M04X005 ｸﾎﾞﾐｻｷ FE
18 H45747 1 BELT, TIMING ベルト タイミング 309-3GT-9 OT
19 PM31462 2 PLATE プレ－ト FE
20 H5323A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X018 FE
21 W1024A 4 WASHER, LOCK ワッシャ スプリング 6M/M FE
22 XM00241 1 MOTOR STEPPING モ－タ ステッピング KH56QM2B050 OT
23 H5289A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
24 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
25 PB20332 1 BKT MOTOR ＢＫＴ モ－タ FE
26 H5298A 3 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
27 W1023A 3 WASHER, LOCK ワッシャ スプリング 5M/M FE
28 H5172T 1 BOLT, HEX ボルト 六角 M04X025 FE
29 N1080A 1 NUT, HEX ナット 六角 M 4 P=0.7 FE
30 PP00950 1 BKT ADJUSTING ＢＫＴ セリ FE
31 H4520F 1 BELT, TIMING ベルト タイミング 342-3GT-9 OT
32 AA24W02 1 PLATE, BACKUP プレート バックアップ OT
33 H5299B 2 BOLT, HEX SOCKET ボルト 六角穴 M05X012 ﾕﾆｸﾛﾒｯｷｼﾛ FE
34 W1012A 2 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
35 AA23W05 1 PLATE, BACKUP プレート バックアップ OT
36 PM66164 4 PLATE, BACKUP プレート バックアップ FE
37 PM66174 1 PLATE, BACKUP プレート バックアップ FE
45 AA34W02 8 PIN, BACKUP
ピ
ン バックアッ
プ
OT
6. CONVEYOR / コンベア 51 PTS-NXT-06JE
A
UQ01529
6. CONVEYOR / コンベア 52 PTS-NXT-06JE
