2.2. PARTS CAMERA LIGHT 2.2. パーツカメラライト UG00701 No. Drg.No. & Code No. QTY Description Rating Materials Remark 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 1 PB24690 1 COVER カバー FE 2 K51995 4 SCREW, WASHER ASS'Y 小ネジ 座金組込ミ M…
A
A
12
15
14
13
9
8
7
6
1
43
44
22
21
20
20
22
20
20
19
18
17
22
22
23
42
6
7
8
6
7
8
22
15
15
15
15
16
11
10
2
5
5
5
40
41
46
45
UG00701
Ref.UG006
2. VISION SYSTEM / 画像処理 126 PTS-NXT-06JE
2.2. PARTS CAMERA LIGHT
2.2. パーツカメラライト
UG00701
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB24690 1 COVER カバー FE
2 K51995 4 SCREW, WASHER ASS'Y 小ネジ 座金組込ミ M03X012 ﾅﾍﾞｾﾑｽ P4 FE
5 AA65804 4 BOLT ボルト OT
6 PM02874 4 BOLT ボルト FE
7 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
8 PM02884 4 WASHER ワッシャ FE
9 XK02740 1 COVER, GLASS カバー ガラス OT
10 DBGC1670 8 HOLDER, LIGHT ホルダ ライト OT
11 XK03400 8 BOARD, PRINTED CIRCUIT 基板 プリント OT
12 XK02930 1 BOARD, PRINTED CIRCUIT 基板 プリント OT
13 H5282A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X030 FE
14 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
15 W1040A 8 WASHER, FLAT ワッシャ 平 3M/MX0.5X7 FE
16 W1042A 4 WASHER, FLAT ワッシャ 平 4W-3 FE
17 K51757 16 SCREW, C/R PAN 小ネジ 十穴鍋 M02.5X006 ｽﾃﾝﾚｽ FE
18 W1020H 16 WASHER, LOCK ワッシャ スプリング 2.5M/M FE
19 W1039H 16 WASHER, FLAT ワッシャ 平 2.5M/M FE
20 S32270 4 SPACER スペーサ CZ-315 OT
21 XK03110 1 BOARD, PRINTED CIRCUIT 基板 プリント OT
22 N1076A 8 NUT, HEX ナット 六角 FE
23 AA17512 1 LAMP ランプ OT
40 AA17602 1 BOARD 基板 OT
41 AA17313 1 LAMP ランプ OT
42 PX01690 1 SEAL, BAR CODE シール バーコード PL
43 PX02170 1 SEAL, BAR CODE シール バーコード PL
44 DBGC1650 1 NAMEPLATE, CAUTION 銘板 注意 PL
45 AA17707 1 COVER カバー OT
46 AA17404 1 LAMP ラン
プ
OT
2. VISION SYSTEM / 画像処理 127 PTS-NXT-06JE

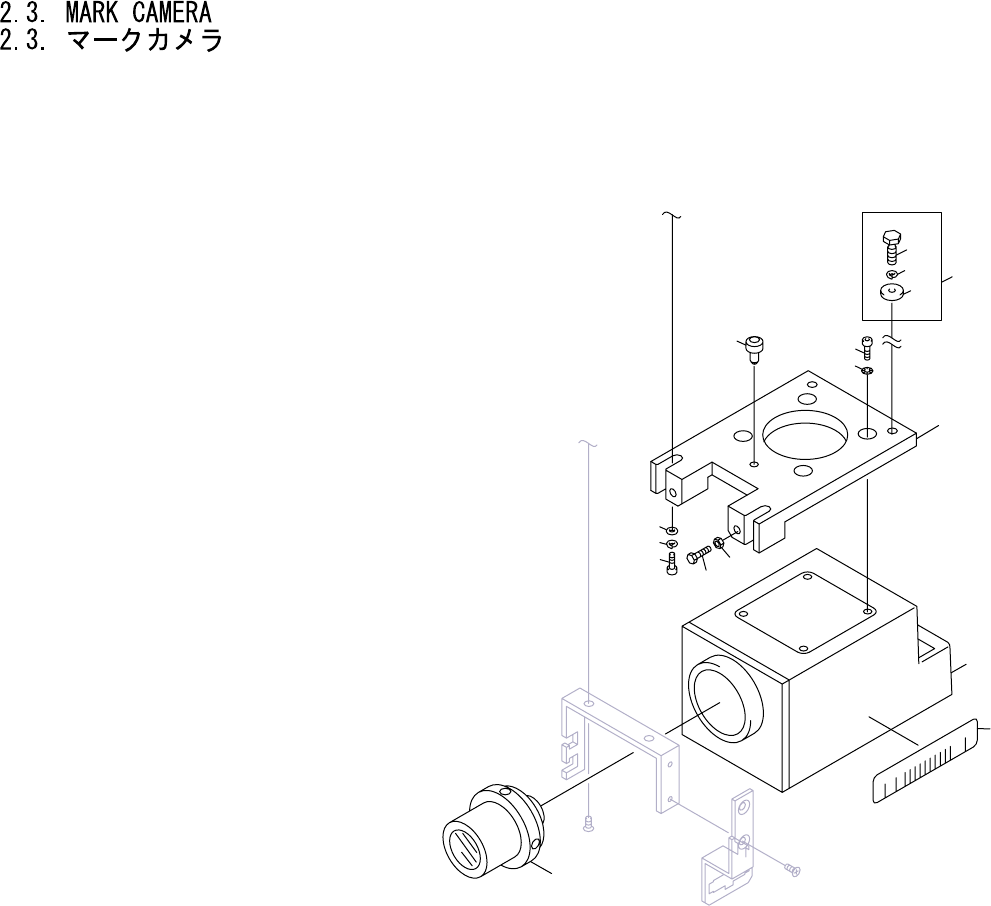

A
25
35
34
28
29
27
33
36
38
33.1
43
26
30
31
32
37
UG00306
