6. CONVEYOR / コンベア 136 PTS-NXT-06JE

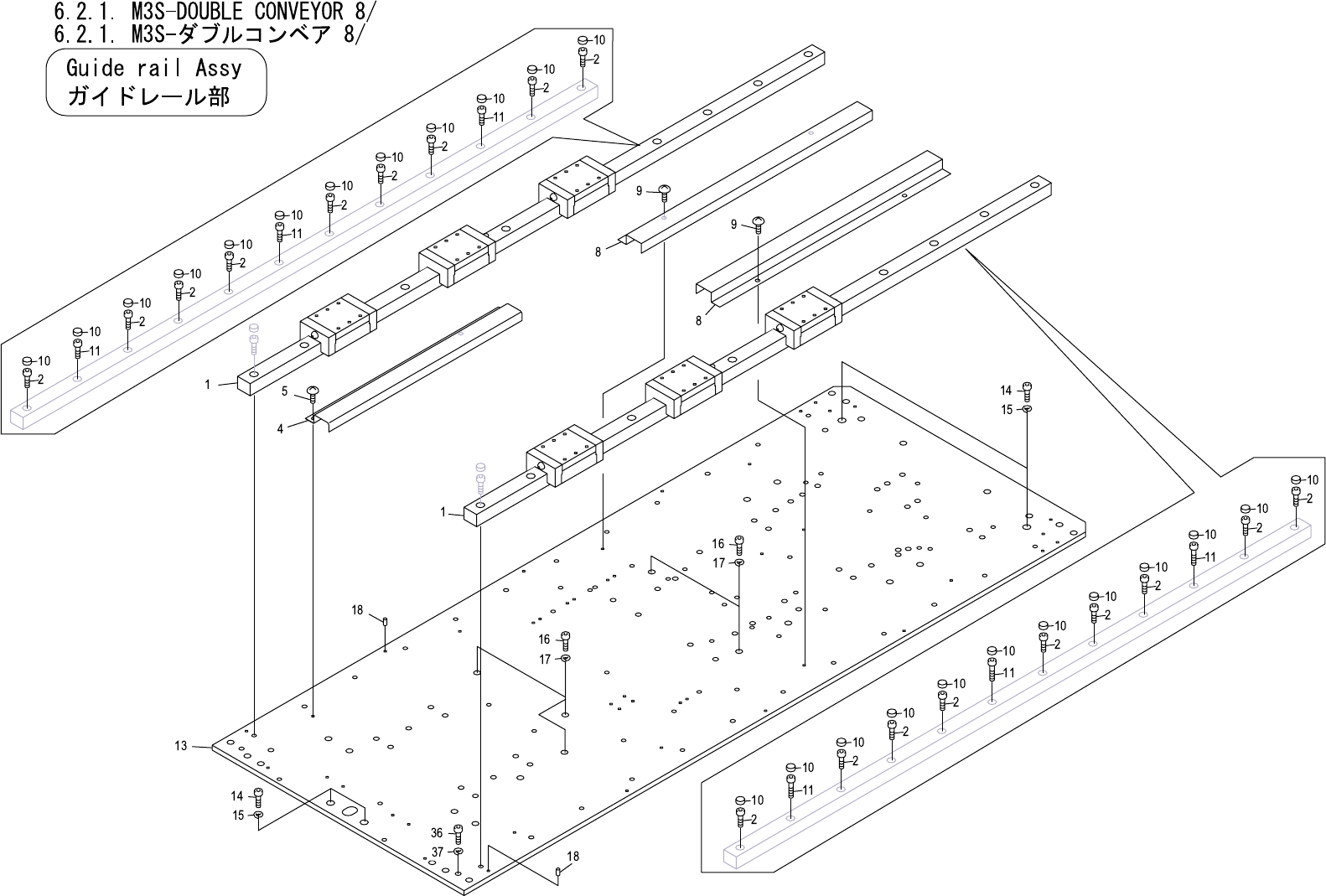

6.2.1. M3S-DOUBLE CONVEYOR 8/
6.2.1. M3S-ダブルコンベア 8/
UQ01232
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 XG00130 2 GUIDE, RAIL ガイド レール SSR15XW3UUCIS+684LY-Ⅱ OT
2 PZ09960 18 BOLT, HEX SOCKET ボルト 六角穴 FE
4 PB04940 1 DUCT, WIRING ダクト 配線 FE
5 K51721 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M03X005 ﾕﾆｸﾛﾒｯｷ(ｼﾛ)FE
8 PB00891 2 DUCT, WIRING ダクト 配線 FE
9 K51721 4 SCREW, C/R TRUSS 小ネジ 十穴トラス M03X005 ﾕﾆｸﾛﾒｯｷ(ｼﾛ)FE
10 K20089 24 CAP キャップ C04 OT
11 H5291A 6 BOLT, HEX SOCKET ボルト 六角穴 FE
13 PM27317 1 PLATE BASE プレートベース AL
14 H5324A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X020 FE
15 W1024A 4 WASHER, LOCK ワッシャ スプリング 6M/M FE
16 H5299A 5 BOLT, HEX SOCKET ボルト 六角穴 M05X012 FE
17 W1023A 5 WASHER, LOCK ワッシャ スプリング 5M/M FE
18 H2092T 14 PIN, PARALLEL
ピ
ン 平行 3ﾟX6 Bｼｭ FE
