7. PARTS SUPPLY / 部品供給 163 PTS-NXT-06JE
7.4.TRAY UNIT-M 3/
7.4.トレイユニット-M 3/
QK22403
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
46 W1043A 3 WASHER, FLAT ワッシャ 平 4W- 4 FE
47 N1081T 3 NUT, HEX ナット 六角 M 4 3ｼｭ FE
48 PB59671 1 DOOR トビラ FE
49 T2123B 2 HINGE 蝶番 TH-62SUS OT
50 K5255T 8 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X006 FE
51 W1021A 8 WASHER, LOCK ワッシャ スプリング 3M/M FE
52 PB59711 2 BKT ＢＫＴ FE
53 K5257D 4 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M04X008 FE
54 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
55 W1041A 4 WASHER, FLAT ワッシャ 平 4M/MX0.8X9(1W-4) FE
56 S3193R 1 SW, LIMIT ＳＷ リミット D4DS-K2 OT
57 W1042A 2 WASHER, FLAT ワッシャ 平 4W- 3 FE
58 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
59 N1076A 2 NUT, HEX ナット 六角 M 3 P=0.5 FE
60 PJ10411 1 PLATE, ACRYLIC プレート アクリル PL
61 N1077H 6 NUT, HEX ナット 六角 M 3 P=0.5 3ｼｭ FE
62 W1021A 6 WASHER, LOCK ワッシャ スプリング 3M/M FE
63 W1040A 6 WASHER, FLAT ワッシャ 平 3M/MX0.5X7 FE
64 PG01601 1 PLATE, RUBBER プレート ゴム PL
65 PB59653 1 COVER カバー FE
66 K5208A 6 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X006 ﾕﾆｸﾛﾒｯｷ FE
67 T5003B 6 HANDLE 取手 THA-189 OT
68 K5261H 6 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M05X012 FE
69 W1012A 6 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
70 PB53310 4 BKT COVER ＢＫＴ カバー AL
71 H5287A 8 BOLT, HEX SOCKET ボルト 六角穴 M04X008 ｾﾞﾝﾈｼﾞ FE
72 W1022A 8 WASHER, LOCK ワッシャ スプリング 4M/M FE
73 W1041A 8 WASHER, FLAT ワッシャ 平 4M/MX0.8X9(1W-4) FE
74 PB53320 4 BKT COVER ＢＫＴ カバー AL
75 H5287A 8 BOLT, HEX SOCKET ボルト 六角穴 M04X008 ｾﾞﾝﾈｼﾞ FE
76 W1022A 8 WASHER, LOCK
ワッシャ スプリング 4M/M FE
77 W1041A 8 WASHER, FLAT ワッシャ 平 4M/MX0.8X9(1W-4) FE
78 ． 1SW ＳＷ MIPBPL1 OT
79 ． 1SW ＳＷ MIPBPL3 OT
80 ． 1SW ＳＷ MIPB2 OT
81 K5261T 6 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M05X015 FE
82 W1012A 6 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
83 PZ25380 1 SEAL シール PL
7. PARTS SUPPLY / 部品供給 162 PTS-NXT-06JE

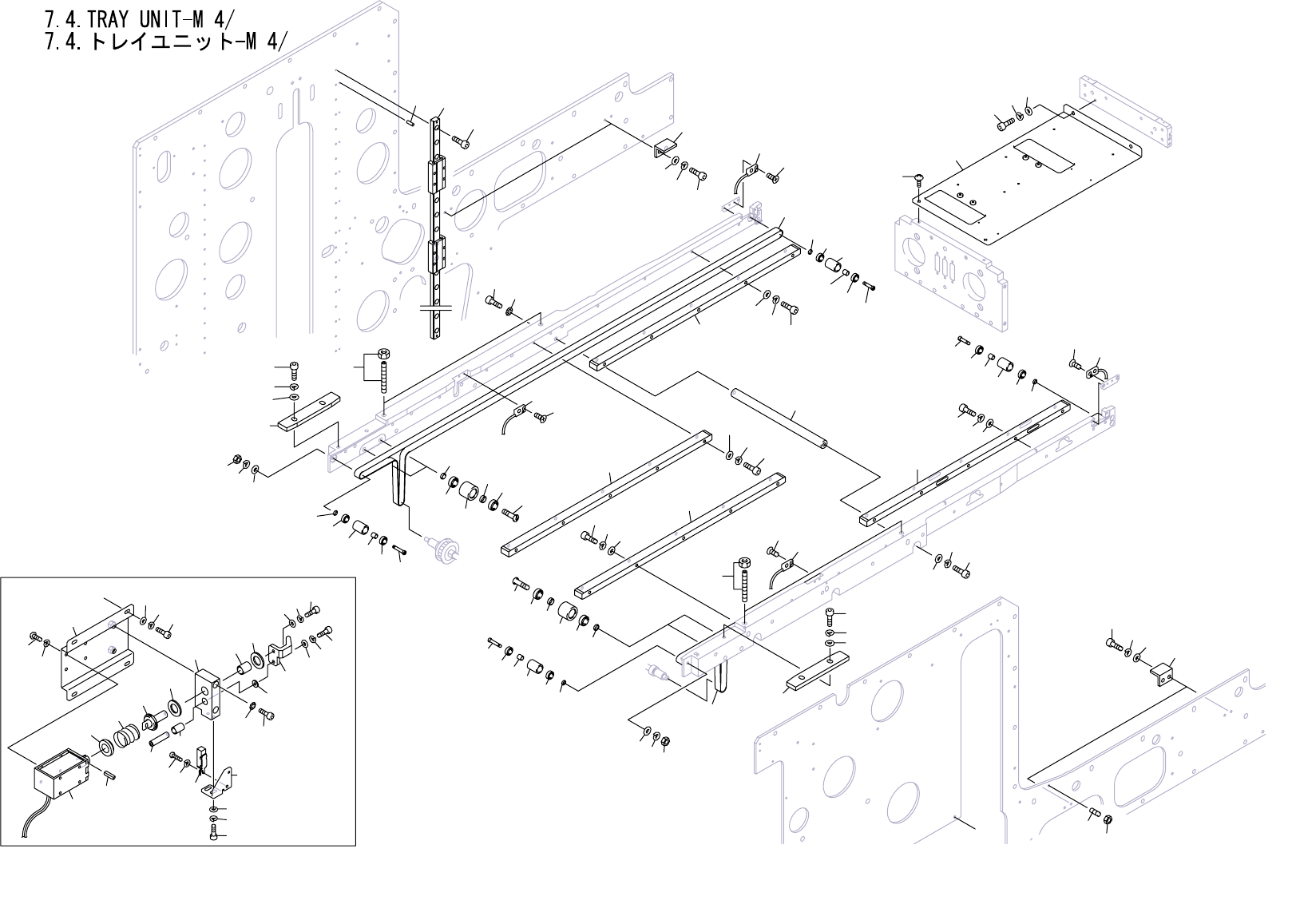

7. PARTS SUPPLY / 部品供給 163 PTS-NXT-06JE
A
A
A
1
2
3
4
5
6
7
8
9
10
10
10
11
11
12
12
13
11
12
13
13
14
16
17
18
23
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
45
46
47
48
50
50
55
56
37
30
35
36
37
37
42
14
15
17
18
61
62
63
64
65
66
67
71
72
73
74
75
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
31
36
30
35
37
37
39
42
40
38
42
41
43
30
35
36
37
37
32
33
34
49
49
51
52
51
52
51
52
51
52
91
92
93
68
69
70
QK22403
