6. CONVEYOR / コンベア 56 PTS-NXT-06JE

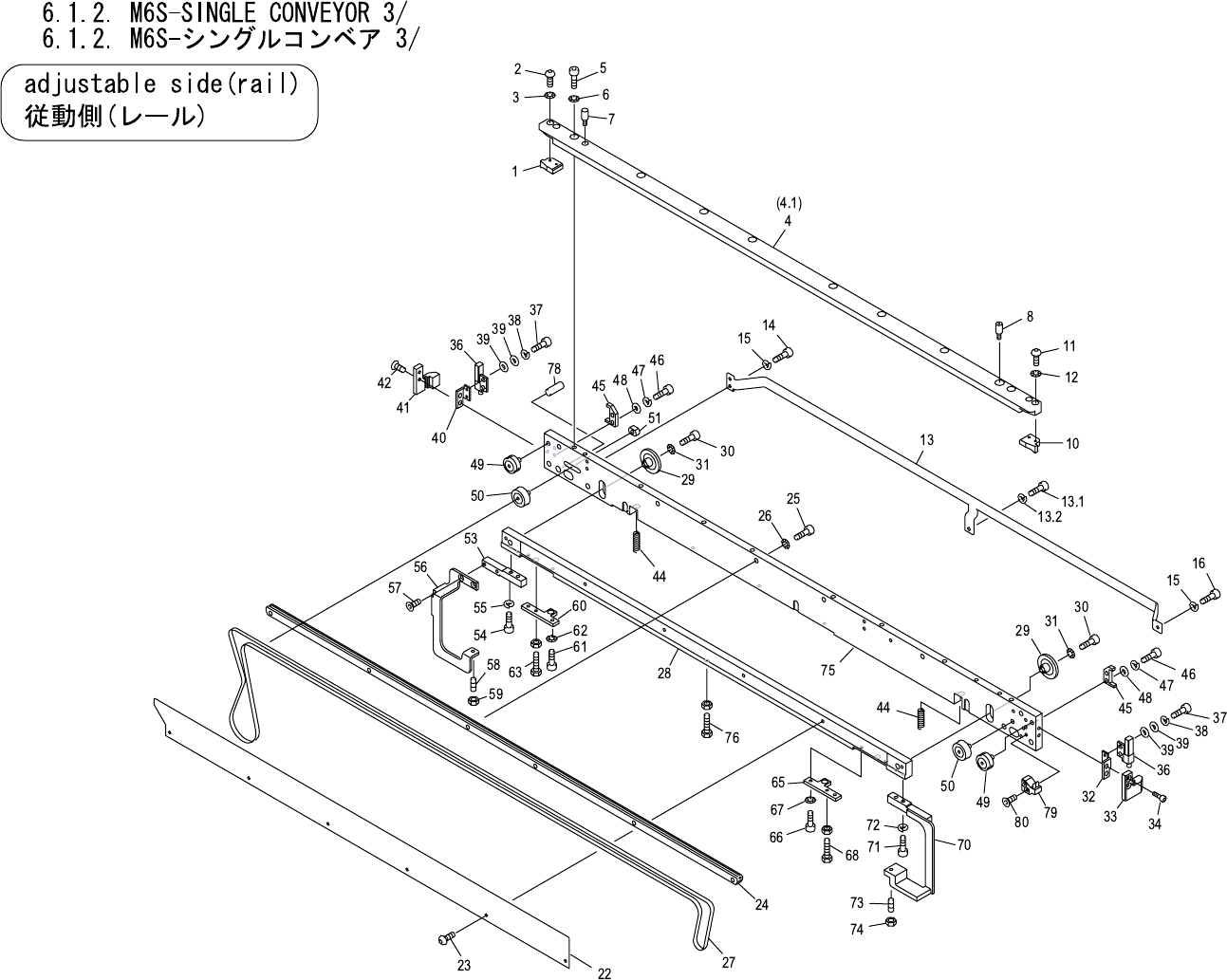

6.1.2. M6S-SINGLE CONVEYOR 3/
6.1.2. M6S-シングルコンベア 3/
UQ01529
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM01954 1 GUIDE ガイド FE
2 K5255T 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X006 FE
3 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
4 PM32061 1 RAIL レール FE
4.1 PM41901 1 RAIL レール FE OPTION
5 H5288A 8 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
6 W1011A 8 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
7 PM23712 1 PIN, REFERENCE ピン 基準 FE
8 PM23703 1 PIN, REFERENCE ピン 基準 FE
10 PM01963 1 GUIDE ガイド FE
11 K5255T 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X006 FE
12 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
13 PB47660 1 RETAINER, WIRING 押え 配線 FE
13.1 H5274A 1 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE OPTION
13.2 W1021A 1 WASHER, LOCK ワッシャ スプリング 3M/M FE OPTION
14 H5274A 1 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
15 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
16 H5275A 1 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
22 PM01601 1 PLATE, CLAMPING プレート クランプ FE
23 K5255A 6 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X004 FE
24 PM11191 1 GUIDE, BELT ガイド ベルト AL
25 H5287A 6 BOLT, HEX SOCKET ボルト 六角穴 M04X008 FE
26 W1011A 6 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
27 XB01110 1 CONVEYOR, BELT コンベア ベルト OT L=1510mm
28 PM12166 1 PLATE, GUIDE プレート ガイド FE
29 PM01751 2 GUIDE ガイド FE
30 H5276A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
31 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
32 PM92401 1 BKT, SENSOR ＢＫＴ センサ FE
33 PM69580 1 GUIDE ガイド FE
34 H5429N 2 BOLT, HEX SOCKET ボルト 六角穴 CBS3-8 FE
36 XS01453 1 SENSOR, FIBER センサ ファイバ HPF-S333-D OT
37 H5273A 4 BOLT, HEX SOCKET
ボルト 六角穴 M03X005 FE
38 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
39 W1041F 8 WASHER, FLAT ワッシャ 平 Jｶﾞﾀﾋﾗｻﾞｶﾞﾈ 3ﾟX6 FE
40 PM92391 1 BKT, SENSOR ＢＫＴ センサ FE
41 PM69590 1 GUIDE ガイド FE
42 H5429N 2 BOLT, HEX SOCKET ボルト 六角穴 CBS3-8 FE
6. CONVEYOR / コンベア 57 PTS-NXT-06JE
6.1.2. M6S-SINGLE CONVEYOR 3/
6.1.2. M6S-シングルコンベア 3/
UQ01529
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
44 PZ14450 2 SPRING スプリング FE
45 PM97050 2 BLOCK, LOCATING ブロック 位置決め FE
46 H5275A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
47 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
48 W1041F 4 WASHER, FLAT ワッシャ 平 Jｶﾞﾀﾋﾗｻﾞｶﾞﾈ 3ﾟX6 FE
49 ADBPP8011 2 PULLEY プーリ OT
50 AA93101 2 PULLEY プーリ OT
51 N1122A 1 NUT, SQUARE ナット 四角 M4 P=0.7 FE
53 PM31830 1 BLOCK ブロック FE
54 H5277A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X012 FE
55 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
56 PB18400 1 HOOK フック FE
57 K5357M 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
58 N4023B 1 SCREW, HEX SOCKET SET ネジ 六角穴止め M03X010 ﾏﾙｻｷ FE
59 N1077H 1 NUT, HEX ナット 六角 M 3 P=0.5 3ｼｭ FE
60 PM12141 1 PLATE プレート FE
61 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
62 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
63 H55035 1 BOLT ボルト PUST4-15 FE
65 PM12151 1 PLATE プレート FE
66 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
67 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
68 H55035 1 BOLT ボルト PUST4-15 FE
70 PM32133 1 HOOK フック FE
71 H5277A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X012 FE
72 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
73 N4023B 1 SCREW, HEX SOCKET SET ネジ 六角穴止め M03X010 ﾏﾙｻｷ FE
74 N1077H 1 NUT, HEX ナット 六角 M 3 P=0.5 3ｼｭ FE
75 PM92340 1 PLATE プレート FE
76 H55035 1 BOLT ボルト
PUST4-15 FE
78 H2095Y 1 PIN, PARALLEL ピン 平行 6ﾟX12 Bｼｭ FE
79 PH00790 1 BRUSH ブラシ OT
80 K5358C 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X012 FE
