6. CONVEYOR / コンベア 169 PTS-NXT-06JE
6.2.1. M3S-DOUBLE CONVEYOR 16/
6.2.1. M3S-ダブルコンベア 16/
UQ01232
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
44 PM09100 1 PLATE, CLAMPING プレート クランプ FE
45 K5255A 4 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X004 FE
46 PM32052 1 RAIL レール FE
47 H5288A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
48 W1011A 4 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
49 PM23703 1 PIN, REFERENCE ピン 基準 FE
51 PM01954 1 GUIDE ガイド FE
52 K5255T 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X006 FE
53 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
54 PM40121 1 GUIDE ガイド FE
55 K5255T 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X006 FE
56 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
67 PB18560 1 RETAINER, WIRING 押え 配線 AL
68 H5274A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
69 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
72 PM23712 1 PIN, REFERENCE ピン 基準 FE
74 PB18132 1 HOOK フック FE
75 H5274A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
76 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
77 N4023B 1 SCREW, HEX SOCKET SET ネジ 六角穴止め M03X010 ﾏﾙｻｷ FE
78 N1077H 1 NUT, HEX ナット 六角 M 3 P=0.5 3ｼｭ FE
79 PB18142 1 HOOK フック FE
80 H5274A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
81 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
82 N4023B 1 SCREW, HEX SOCKET SET ネジ 六角穴止め M03X010 ﾏﾙｻｷ FE
83 N1077H 1 NUT, HEX ナット 六角 M 3 P=0.5 3ｼｭ FE
84 PT01140 1 PLATE, REFERENCE プレート 基準 FE
85 K5255T 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴
ボ
タン M03X006 FE
6. CONVEYOR / コンベア 168 PTS-NXT-06JE
6. CONVEYOR / コンベア 169 PTS-NXT-06JE
Ref.1/
Ref.6/
Ref.6/
Ref.7/
Ref.7/
Q
A
M
P
N
A
UQ01232

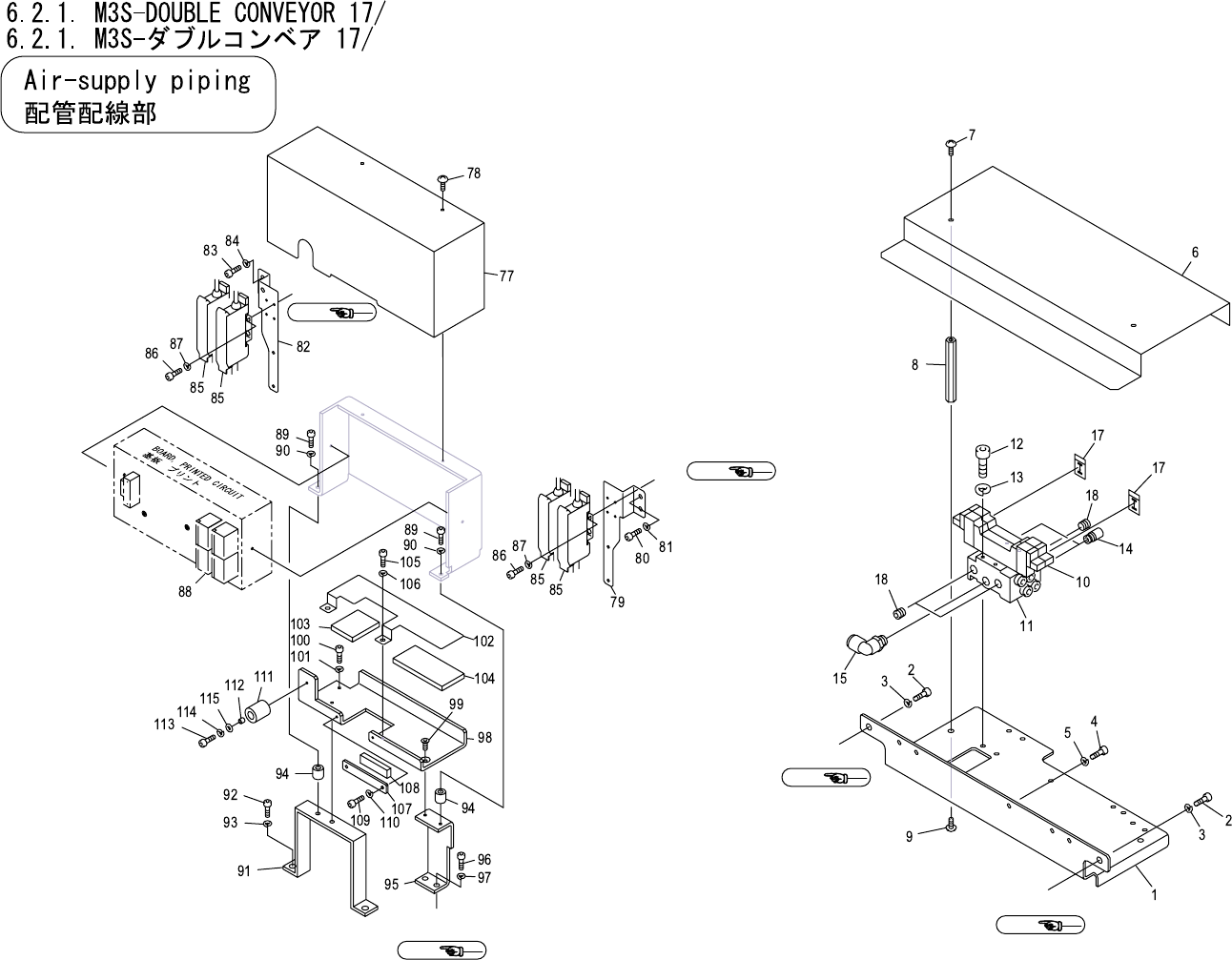

6. CONVEYOR / コンベア 170 PTS-NXT-06JE
