NXT part list(Vol.1-Vol.3).pdf - 第796页
A C C D B B A D A UK00807 8. ACCESSORIES / アクセサリ 228 PTS-NXT-06JE
8.4.1. PARTS EJECT UNIT-M
8.4.1. 部品排出ユニット-M
UK00707
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
152 RH04750 1 HARNESS ハーネス OT
153 K51757 2 SCREW, C/R PAN 小ネジ 十穴鍋 M02.5X006 ｽﾃﾝﾚｽ FE
8. ACCESSORIES / アクセサリ 227 PTS-NXT-06JE
A
C
C
D
B
B
A
D
A
UK00807
8. ACCESSORIES / アクセサリ 228 PTS-NXT-06JE

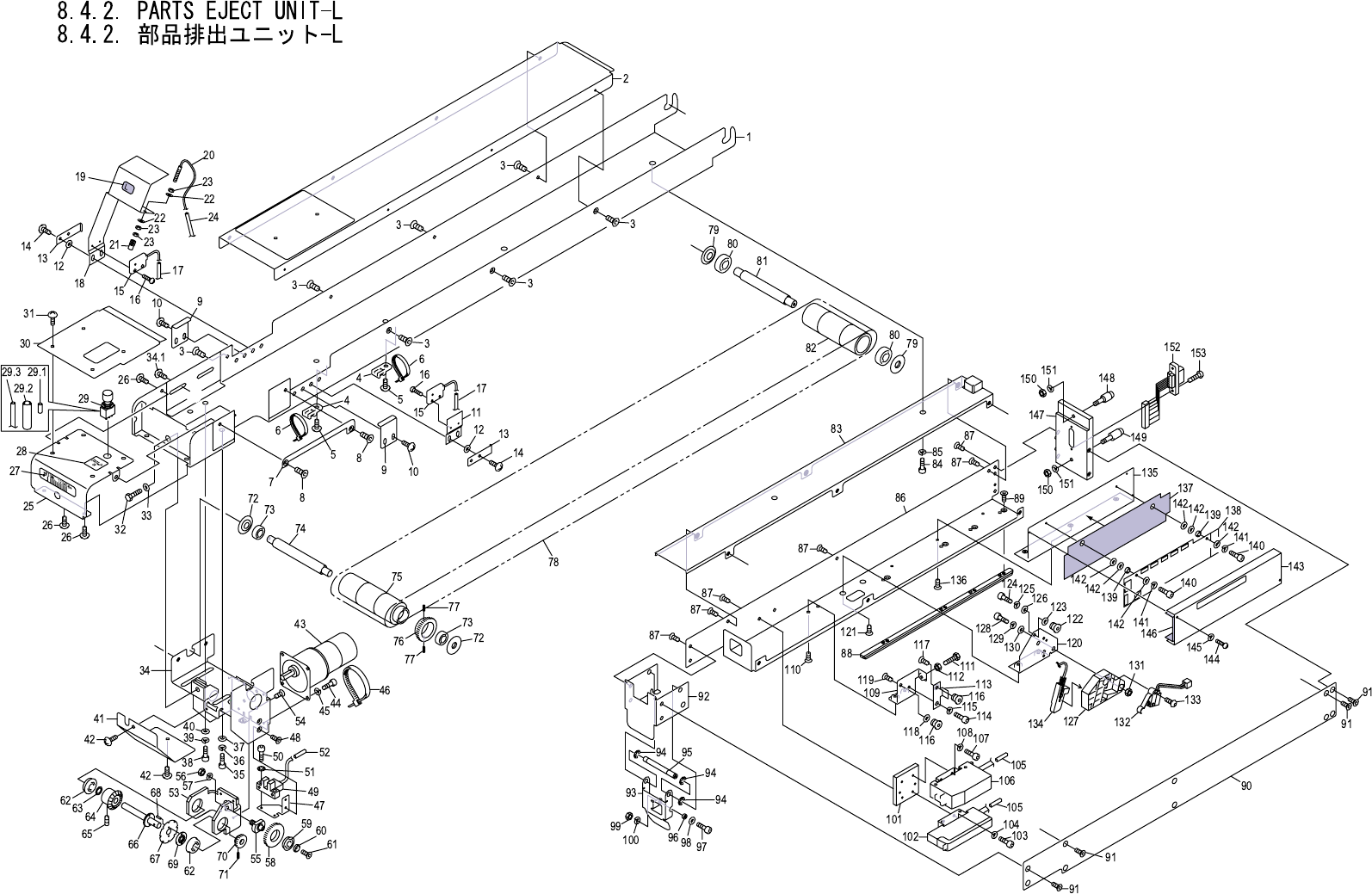

8.4.2. PARTS EJECT UNIT-L
8.4.2. 部品排出ユニット-L
UK00807
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB20207 1 FRAME フレーム AL
2 PB21265 1 GUIDE, BELT ガイド ベルト AL
3 K5357M 7 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
4 S2025A 2 SHEET シート CTAM1 (100ｺ/ﾌｸﾛ)OT
5 K5208A 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X006 ﾕﾆｸﾛﾒｯｷ FE
6 H1140A 2 BAND, TIE バンド 結束 T18R OT
7 PB24682 1 BKT ＢＫＴ FE
8 K5358A 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X010 FE
9 PB21271 2 BKT ＢＫＴ FE
10 K5170T 4 SCREW, C/R TRUSS 小ネジ 十穴トラス M03X006 ﾕﾆｸﾛﾒｯｷ(ｼﾛ)FE
11 PB03481 1 BKT, SENSOR ＢＫＴ センサ FE
12 W1040A 4 WASHER, FLAT ワッシャ 平 3M/MX0.5X7 FE
13 PB25920 2 BKT ＢＫＴ FE
14 K5204A 4 SCREW, C/R TRUSS 小ネジ 十穴トラス M03X008 ﾕﾆｸﾛﾒｯｷ FE
15 S3132A 1 SW, PHOTOELECTRIC ＳＷ 光電 PS-56 OT
16 K5175N 4 SCREW, C/R PAN 小ネジ 十穴鍋 M02X003 ｽﾃﾝﾚｽ FE
17 PZ13770 2 TUBE チューブ PL
18 PB21302 1 BKT, SENSOR ＢＫＴ センサ FE
19 PX02230 1 SEAL シール OT
20 H3005W 1 FIBER UNIT ファイバユニット FU-35FA OT
21 R4023K 1 LENS UNIT レンズユニット F3HA OT
22 W1040A 2 WASHER, FLAT ワッシャ 平 3M/MX0.5X7 FE
23 N1076A 3 NUT, HEX ナット 六角 M 3 P=0.5 FE
24 PZ13780 1 TUBE チューブ PL
25 PB20501 1 COVER カバー AL
26 K5170T 3 SCREW, C/R TRUSS 小ネジ 十穴トラス M03X006 ﾕﾆｸﾛﾒｯｷ(ｼﾛ)FE
27 PX02470 1 SEAL, BAR CODE
シール バーコード OT
28 PX00220 1 SEAL シール PL
29 RH04773 1 HARNESS ハーネス OT
29.1 PZ13930 4 TUBE チューブ ｽﾐﾁｭｰﾌﾞF ﾟ1.5X0.2 ｸﾛ PL L=10
29.2 PZ13950 1 TUBE チューブ ｽﾐﾁｭｰﾌﾞF ﾟ8X0.25 ｸﾛ PL L=30
29.3 PZ13790 1 TUBE, MARKER チューブ マーカ ﾟ3.2 ｼﾛ PL L=850
30 PB24660 1 BKT ＢＫＴ FE
31 K51721 4 SCREW, C/R TRUSS 小ネジ 十穴トラス M03X005 ﾕﾆｸﾛﾒｯｷ(ｼﾛ)FE
32 H5333A 1 BOLT, HEX SOCKET ボルト 六角穴 M06X060 FE
33 W1051A 1 WASHER, FLAT ワッシャ 平 6M/MX1.6X125(1W-6) FE
34 PB21625 1 BKT ＢＫＴ AL
34.1 K5170T 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M03X006 ﾕﾆｸﾛﾒｯｷ(ｼﾛ)FE
8. ACCESSORIES / アクセサリ 229 PTS-NXT-06JE
