6.1.1. M3S-SINGLE CONVEYOR 2/ 6.1.1. M3S- シングルコンベア 2/ UQ01430 No. Drg.No. & Code No. QTY Description Rating Materials Remark 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 75.5 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE 76 H5275A 2…
6.1.1. M3S-SINGLE CONVEYOR 2/
6.1.1. M3S-シングルコンベア 2/
UQ01430
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
40 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
41 PM52670 1 BOLT ボルト FE
42 N1080A 1 NUT, HEX ナット 六角 M 4 P=0.7 FE
43 ADBPP8011 2 PULLEY プーリ OT
44 AA93001 2 PULLEY プーリ OT
45 PZ14450 2 SPRING スプリング FE
46 PM11636 1 PLATE, GUIDE プレート ガイド FE
47 PM01751 2 GUIDE ガイド FE
48 H5276A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
49 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
50 PM97050 2 BLOCK, LOCATING ブロック 位置決め FE
51 H5275A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
52 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
53 W1041F 4 WASHER, FLAT ワッシャ 平 Jｶﾞﾀﾋﾗｻﾞｶﾞﾈ 3ﾟX6 FE
54 PM92391 1 BKT, SENSOR ＢＫＴ センサ FE
55 PM81061 1 GUIDE ガイド FE
56 H5429N 2 BOLT, HEX SOCKET ボルト 六角穴 CBS3-8 FE
58 XS01453 1 SENSOR, FIBER センサ ファイバ HPF-S333-D OT
59 H5273A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X005 FE
60 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
61 W1041F 4 WASHER, FLAT ワッシャ 平 Jｶﾞﾀﾋﾗｻﾞｶﾞﾈ 3ﾟX6 FE
62 PM92401 1 BKT, SENSOR ＢＫＴ センサ FE
63 PM81071 1 GUIDE ガイド FE
64 H5429N 2 BOLT, HEX SOCKET ボルト 六角穴 CBS3-8 FE
66 XS01453 1 SENSOR, FIBER センサ ファイバ HPF-S333-D OT
67 H5273A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X005 FE
68 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
69 W1041F 4 WASHER, FLAT ワッシャ 平 Jｶﾞﾀﾋﾗｻﾞｶﾞﾈ 3ﾟX6 FE
70 PM92310 1 PLATE プレート FE
71 PZ14130 2 SEAL シール
PL
72 PM18275 1 BKT ＢＫＴ FE
73 H5287A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X008 ｾﾞﾝﾈｼﾞ FE
74 W1011A 2 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
75 AA30L02 1 SENSOR センサ OT
75.1 PM18264 1 BKT, SENSOR ＢＫＴ センサ FE
75.2 PB12711 1 WASHER ワッシャ FE
75.3 XS01244 1 SENSOR, TOUCH センサ タッチ OT
75.4 K5257H 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M04X012 FE
6. CONVEYOR / コンベア 20 PTS-NXT-06JE
6.1.1. M3S-SINGLE CONVEYOR 2/
6.1.1. M3S-シングルコンベア 2/
UQ01430
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
75.5 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
76 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
77 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
6. CONVEYOR / コンベア 21 PTS-NXT-06JE

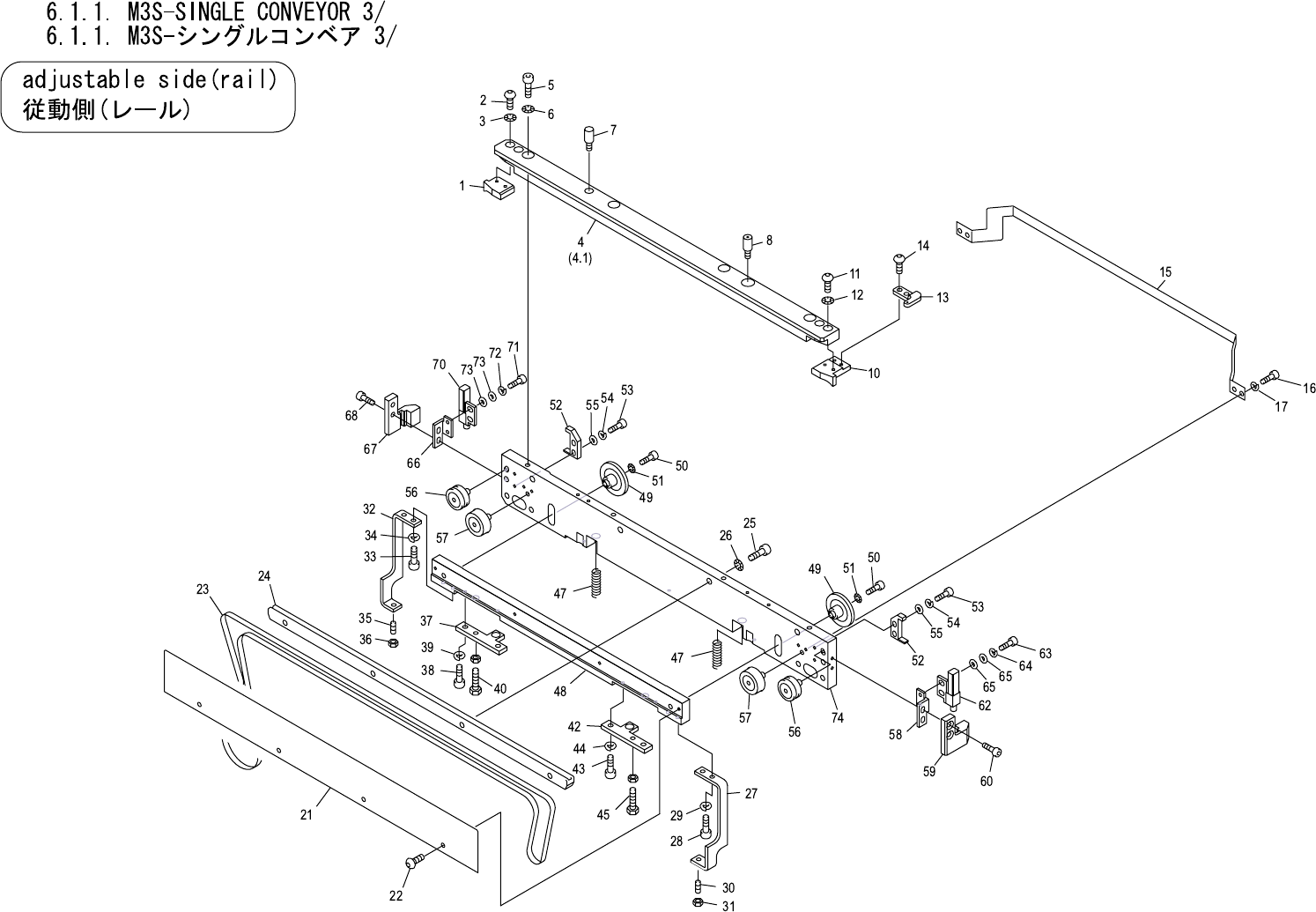

A
UQ01430
6. CONVEYOR / コンベア 22 PTS-NXT-06JE
