8. ACCESSORIES / アクセサリ 250 PTS-NXT-06JE

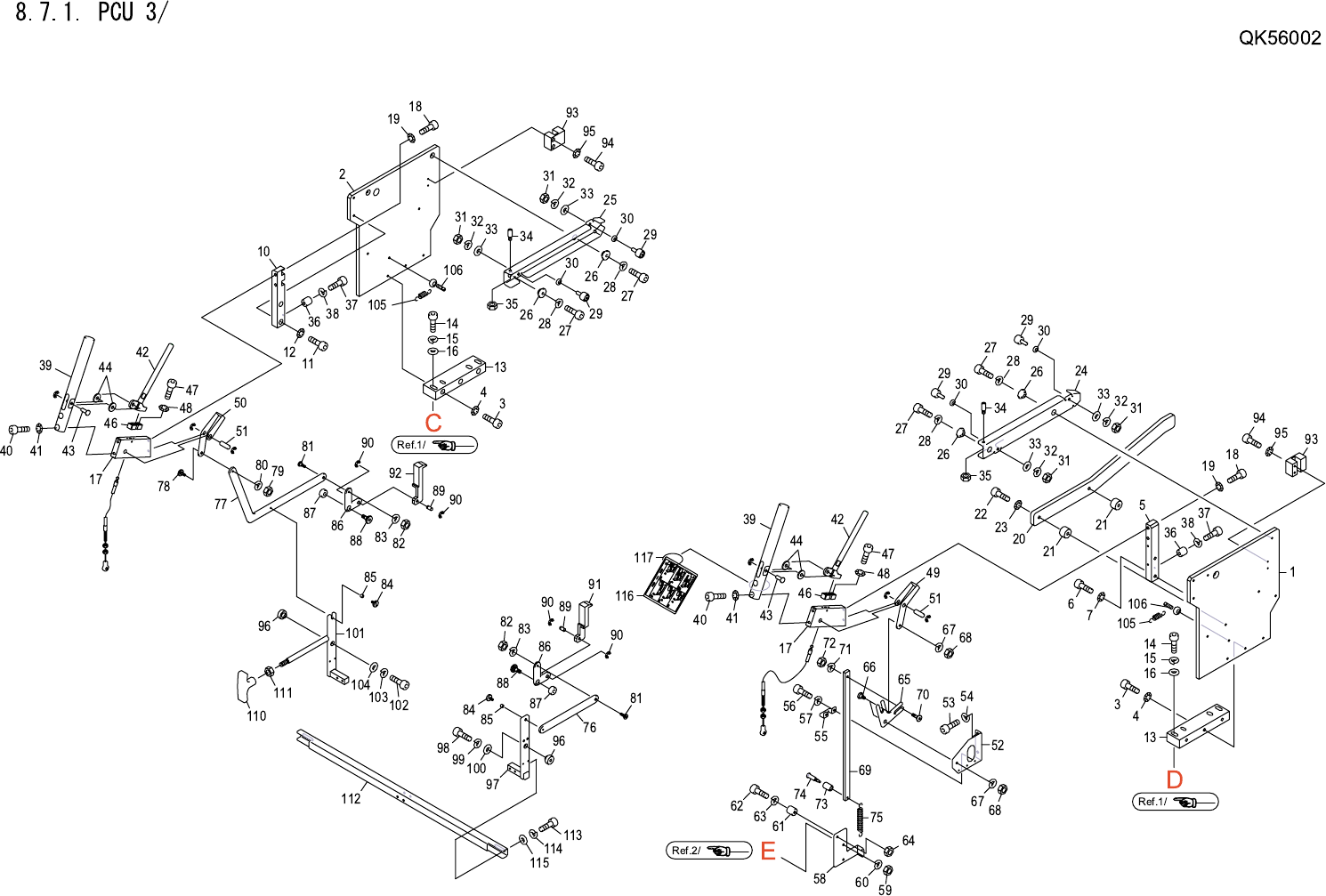

8.7.1. PCU 3/
QK56002
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM88041 1 PLATE, ARM プレート アーム AL
2 PM88051 1 PLATE, ARM プレート アーム AL
3 H5326A 3 BOLT, HEX SOCKET ボルト 六角穴 M06X025 ｾﾞﾝﾈｼﾞ FE
4 W1013A 3 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
5 PM88120 1 BKT ＢＫＴ AL
6 H5322A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
7 W1013A 2 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
10 PM88130 1 BKT ＢＫＴ AL
11 H5322A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
12 W1013A 2 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
13 PM88140 2 BLOCK ブロック AL
14 H5329A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X035 FE
15 W1024A 4 WASHER, LOCK ワッシャ スプリング 6M/M FE
16 W1045A 4 WASHER, FLAT ワッシャ 平 4W- 6 FE
17 PM88090 2 PLATE, ARM プレート アーム AL
18 H5326A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X025 ｾﾞﾝﾈｼﾞ FE
19 W1013A 4 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
20 PB52341 1 PLATE プレート FE
21 PM84321 2 COLLAR カラー FE
22 H5325A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X022 ｾﾞﾝﾈｼﾞ FE
23 W1013A 2 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
24 PB59201 1 ARM アーム FE
25 PB59211 1 ARM アーム FE
26 PM88100 4 PIN ピン FE
27 H5263C 4 BOLT, HEX SOCKET ボルト 六角穴 M05X016 FE
28 W1023A 4 WASHER, LOCK ワッシャ スプリング 5M/M FE
29 K1113Z 4 CAM FOLLOWER カムフォロア CF06-A OT
30 W10877 4 WASHER ワッシャ WSSB12-6-3 OT
31 N1085A 4 NUT, HEX ナット 六角 M 6 P=1.0 FE
32 W1024A 4 WASHER, LOCK ワッシャ スプリング 6M/M FE
33 W1045A 4 WASHER, FLAT
ワッシャ 平 4W- 6 FE
34 PM92190 2 PIN ピン FE
35 N1086A 2 NUT, HEX ナット 六角 M 6 P=1.0 3ｼｭ FE
36 S30180 2 STOPPER ストッパ AZXHC15-15-M4 OT
37 H5290A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X015 FE
38 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
39 PM88071 2 LEVER レバー FE
40 H5322A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
8. ACCESSORIES / アクセサリ 251 PTS-NXT-06JE
8.7.1. PCU 3/
QK56002
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
41 W1013A 4 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
42 PM006M0 2 LEVER レバー FE
43 H2189Y 2 PIN ピン HCDGH6-16 OT
44 W1088A 4 WASHER ワッシャ WSSB-13-6-2 FE
46 PM88080 2 STOPPER ストッパ FE
47 H5289A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
48 W1011A 4 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
49 PB55830 1 STOPPER, SAFETY ストッパ 安全 FE
50 PB55840 1 STOPPER, SAFETY ストッパ 安全 FE
51 H2187M 2 PIN ピン CDG8-18 OT
52 PB54840 1 BKT ＢＫＴ FE
53 H5299A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X012 FE
54 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
55 PB55860 1 GUIDE ガイド FE
56 H5286A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X006 FE
57 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
58 PB49080 1 BKT ＢＫＴ FE
59 N1080A 2 NUT, HEX ナット 六角 M 4 P=0.7 FE
60 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
61 S30180 1 STOPPER ストッパ AZXHC15-15-M4 OT
62 H5290A 1 BOLT, HEX SOCKET ボルト 六角穴 M04X015 FE
63 W1022A 1 WASHER, LOCK ワッシャ スプリング 4M/M FE
64 N1080A 1 NUT, HEX ナット 六角 M 4 P=0.7 FE
65 PB49031 1 LEVER, LINK レバー リンク FE
66 PM80561 2 PIN ピン FE
67 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
68 N1082A 2 NUT, HEX ナット 六角 M 5 P=0.8 FE
69 PB54870 1 ROD ロッド FE
70 PM80570 1 PIN ピン FE
71 W1023A 1 WASHER, LOCK ワッシャ スプリング 5M/M FE
72 N1082A 1 NUT, HEX ナット 六角 M 5 P=0.8 FE
73 PM80600 1 ROLLER ローラ FE
74 PM88110 1 SHAFT シャフト FE
75 S32543 1 SPRING スプリング
AWY6-55 FE
76 PB50120 1 PLATE, LINK プレート リンク FE
77 PB55850 1 PLATE, LINK プレート リンク FE
78 PM65720 1 BOLT ボルト FE
79 N1080A 1 NUT, HEX ナット 六角 M 4 P=0.7 FE
8. ACCESSORIES / アクセサリ 252 PTS-NXT-06JE
