6.2.2. M6S-DOUBLE CONVEYOR 2/ 6.2.2. M6S- ダブルコンベア 2/ UQ01331 No. Drg.No. & Code No. QTY Description Rating Materials Remark 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 1 PM23703 3 PIN, REFERENCE ピン 基準 FE 2 PM01723 10 BOLT ボルト …
A
UQ01331
6. CONVEYOR / コンベア 180 PTS-NXT-06JE

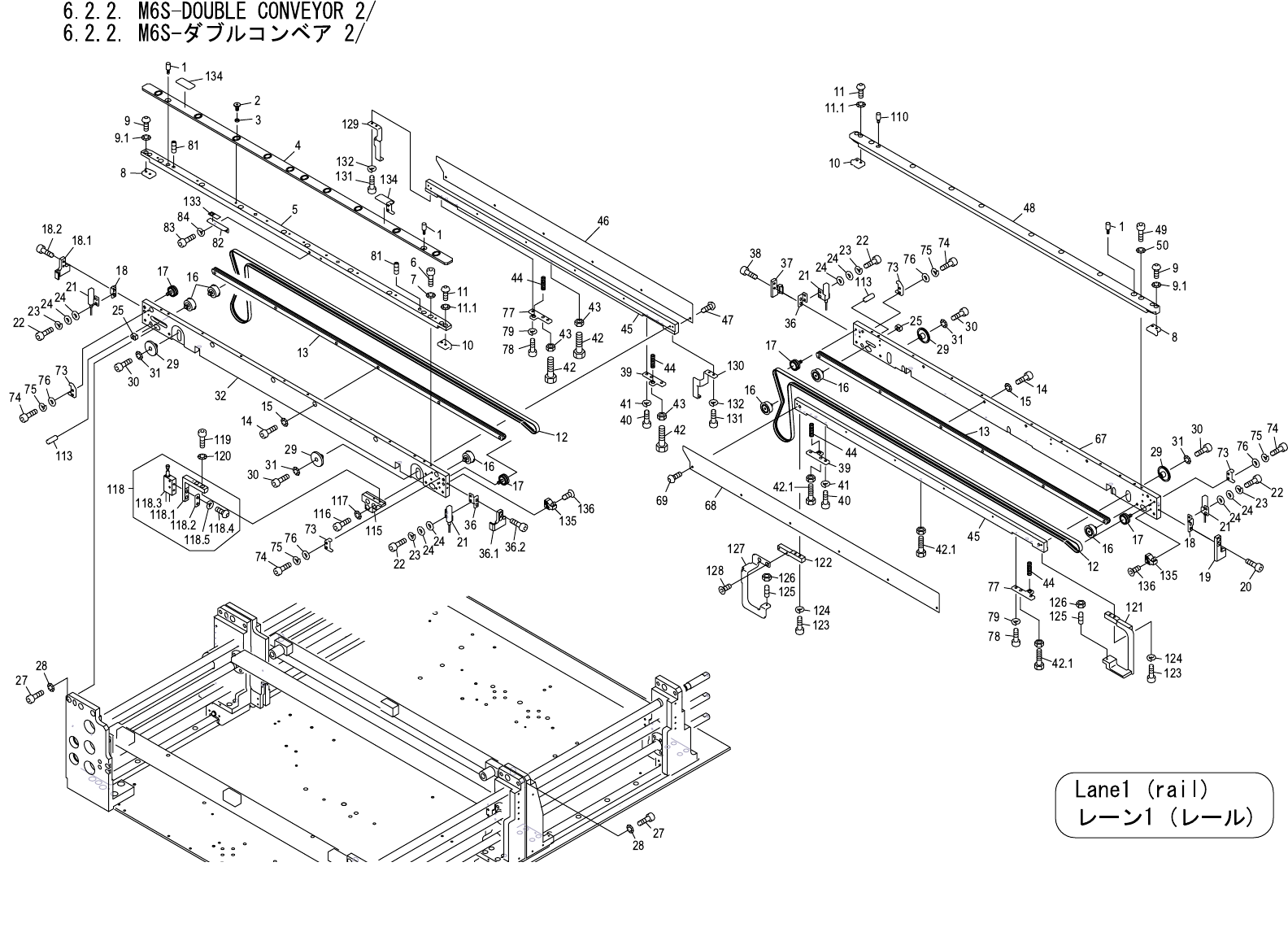

6.2.2. M6S-DOUBLE CONVEYOR 2/
6.2.2. M6S-ダブルコンベア 2/
UQ01331
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM23703 3 PIN, REFERENCE ピン 基準 FE
2 PM01723 10 BOLT ボルト FE
3 PM03470 10 COLLAR カラー FE
4 PM83111 1 PLATE, RETAINING プレート 押え FE
5 PM11175 1 RAIL レール FE
6 H5288A 8 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
7 W1011A 8 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
8 PM01963 2 GUIDE ガイド FE
9 K5255T 4 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X006 FE
9.1 W1010A 4 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
10 PM01954 2 GUIDE ガイド FE
11 K5255T 4 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X006 FE
11.1 W1010A 4 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
12 XB01110 2 CONVEYOR, BELT コンベア ベルト OT
13 PM11191 2 RETAINER, BEARING 押え ベアリング FE
14 H5287A 12 BOLT, HEX SOCKET ボルト 六角穴 M04X008 FE
15 W1011A 12 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
16 AA93101 6 PULLEY プーリ OT
17 ADBPP8011 4 PULLEY ASSY プーリ ＡＳＳＹ OT
18 PM92401 2 BKT, SENSOR ＢＫＴ センサ FE
18.1 PM81071 1 GUIDE ガイド FE
18.2 H5429N 2 BOLT, HEX SOCKET ボルト 六角穴 CBS3-8 FE
19 PM67432 1 GUIDE ガイド FE
20 H5429N 2 BOLT, HEX SOCKET ボルト 六角穴 CBS3-8 FE
21 XS01453 2 SENSOR, FIBER センサ ファイバ HPF-S333-D OT
22 H5273A 8 BOLT, HEX SOCKET ボルト 六角穴 M03X005 FE
23 W1021A 8 WASHER, LOCK ワッシャ スプリング 3M/M FE
24 W1041F 16 WASHER, FLAT ワッシャ 平 Jｶﾞﾀﾋﾗｻﾞｶﾞﾈ 3ﾟX6 FE
25 N1122A 2 NUT, SQUARE ナット 四角 M4 P=0.7 FE
27 H5298A 8 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
28 W1012A 8 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
29 PM01751 4 GUIDE ガイド FE
30 H5276A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
31 W1010A 4 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
32 PM92330 1 PLATE プレート FE
36 PM92391 2 BKT, SENSOR ＢＫＴ センサ FE
36.1 PM81061 1 GUIDE ガイド FE
36.2 H5429N 2 BOLT, HEX SOCKET ボルト 六角穴 CBS3-8 FE
6. CONVEYOR / コンベア 181 PTS-NXT-06JE
6.2.2. M6S-DOUBLE CONVEYOR 2/
6.2.2. M6S-ダブルコンベア 2/
UQ01331
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
37 PM67442 1 GUIDE ガイド FE
38 H5429N 2 BOLT, HEX SOCKET ボルト 六角穴 CBS3-8 FE
39 PM12141 2 PLATE プレート FE
40 H5275A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
41 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
42 PM52670 3 BOLT ボルト FE
42.1 H55035 3 BOLT ボルト PUST4-15 FE
43 N1080A 3 NUT, HEX ナット 六角 M 4 P=0.7 FE
44 PZ14450 4 SPRING スプリング WR5-35 FE
45 PM12166 2 PLATE, GUIDE プレート ガイド FE
46 PM01601 1 PLATE, CLAMPING プレート クランプ FE
47 K5255A 6 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X004 FE
48 PM32061 1 RAIL レール FE
49 H5288A 8 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
50 W1011A 8 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
67 PM92340 1 PLATE プレート FE
68 PM01601 1 PLATE, CLAMPING プレート クランプ FE
69 K5255A 6 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X004 FE
73 PM97050 4 BLOCK, LOCATING ブロック 位置決め FE
74 H5275A 8 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
75 W1021A 8 WASHER, LOCK ワッシャ スプリング 3M/M FE
76 W1041F 8 WASHER, FLAT ワッシャ 平 Jｶﾞﾀﾋﾗｻﾞｶﾞﾈ 3ﾟX6 FE
77 PM12151 2 PLATE プレート FE
78 H5275A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
79 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
81 H3170B 4 PLUNGER, BALL プランジャ ボール SBP-4 OT
82 PB11920 1 BKT ＢＫＴ FE
83 H5274A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
84 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
110 PM23712 1 PIN, REFERENCE ピン 基準 FE
113 H2095Y 2 PIN, PARALLEL ピン 平行 6ﾟX12 Bｼｭ FE
115 PM18275 1 BKT ＢＫＴ FE
116 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
117 W1011A 2 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
118 AA73204 1 SENSOR センサ OT
118.1 PM18264 1 BKT, SENSOR ＢＫＴ センサ FE
118.2 PB12711 1 WASHER ワッシャ FE
118.3 XS01244 1 SENSOR, TOUCH センサ タッチ OT
6. CONVEYOR / コンベア 182 PTS-NXT-06JE
