NXT part list(Vol.1-Vol.3).pdf - 第549页
A 1 2 3 4 6. CONVEYOR / コンベア 230 PTS-NXT-06JE
6.3.4. M6S-BACK-UP PLATE
6.3.4. M6S-バックアッププレート
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
2 AA23N05 1 FRAME フレーム OT
3 AA35A01 2 SCREW ネジ OT
4 PM66164 1 PLATE, BACKUP プレート バックアップ FE
5 PM66152 1 PLATE, BACKUP プレート バックアップ FE
7 AA23S04 1 FRAME フレーム OT
8 AA35A01 2 SCREW ネジ OT
9 PM66164 1 PLATE, BACKUP プレート バックアップ FE
11 AA23T04 1 FRAME フレーム OT
12 AA35A01 1 SCREW ネジ OT
13 PM66164 3 PLATE, BACKUP プレート バックアップ FE
14 PM66174 1 PLATE, BACKUP プレート バックアップ FE
16 AA2YY03 1 FRAME フレーム OT
17 AA35A01 2 SCREW ネジ OT
18 PM85310 1 PLATE, BACKUP
プ
レート バックアッ
プ
FE
6. CONVEYOR / コンベア 229 PTS-NXT-06JE
A
1
2
3
4
6. CONVEYOR / コンベア 230 PTS-NXT-06JE

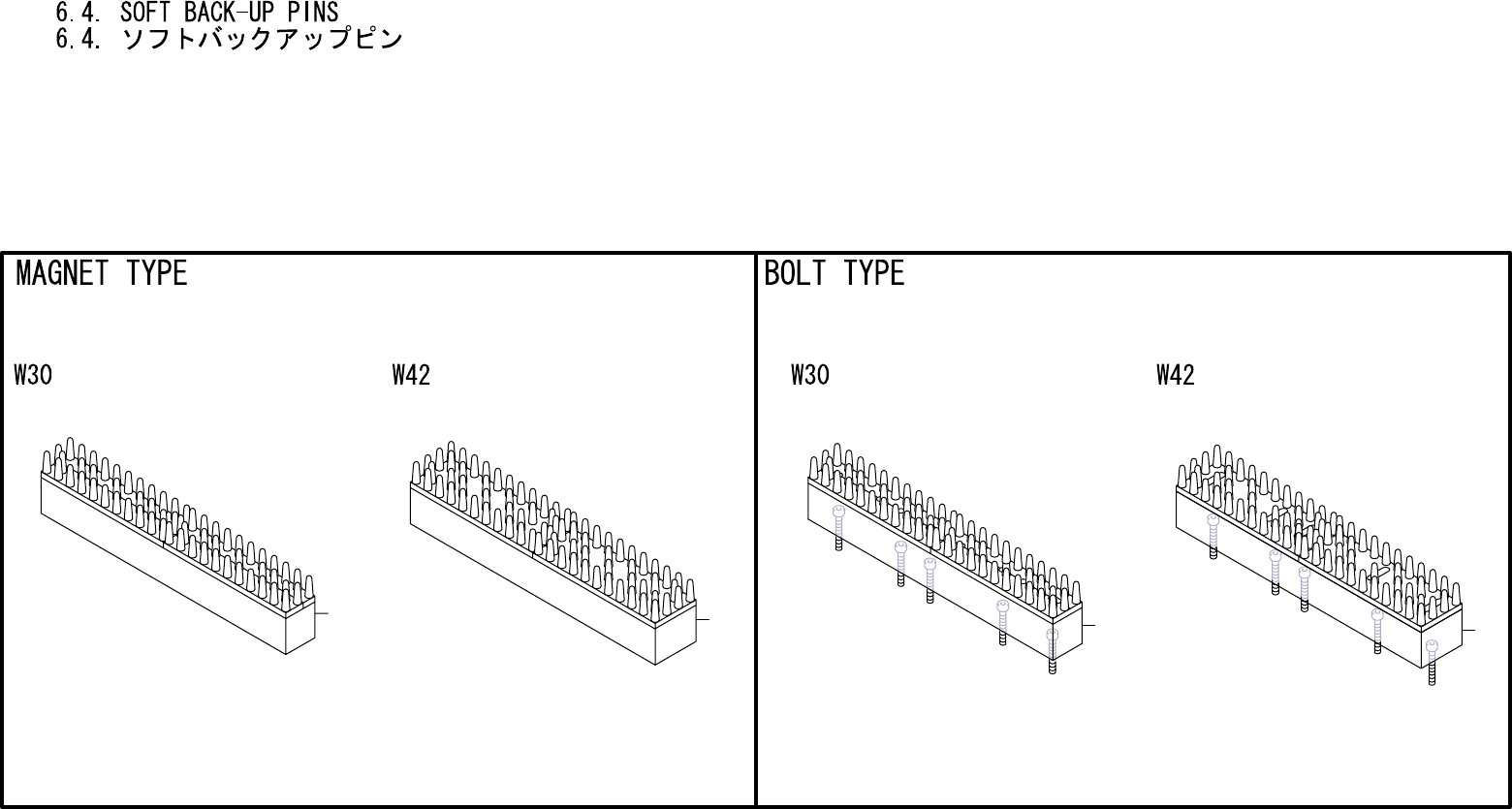

6.4. SOFT BACK-UP PINS
6.4. ソフトバックアップピン
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA1XH03 1 PIN, BACKUP ピン バックアップ OT
2 AA1XK03 1 PIN, BACKUP ピン バックアップ OT
3 AA1XL03 1 PIN, BACKUP ピン バックアップ OT
4 AA1XM03 1 PIN, BACKUP
ピ
ン バックアッ
プ
OT
6. CONVEYOR / コンベア 231 PTS-NXT-06JE
