6.1.3. M6S-SINGLE CONVEYOR S 7/ 6.1.3. M6S- シングルコンベア S 7/ QK52502 No. Drg.No. & Code No. QTY Description Rating Materials Remark 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 1 PB56312 1 BKT, CYLINDER ＢＫＴ シリンダ FE 2 H5288A 2 BOLT…
A
REVERSE FLOW
1
8
8
11
15
16
17
14
2
9
10
19
22
23
24
25
23
12
13
3
20
21
23
23
26
26
30
32
37
38
31
34
35
36
39
40
44
45
1
8
8
11
15.1
16
17
14
2
9
10
12
13
3
4
5
6
7
4
7
5
6
27
28
29
QK52502
6. CONVEYOR / コンベア 110 PTS-NXT-06JE

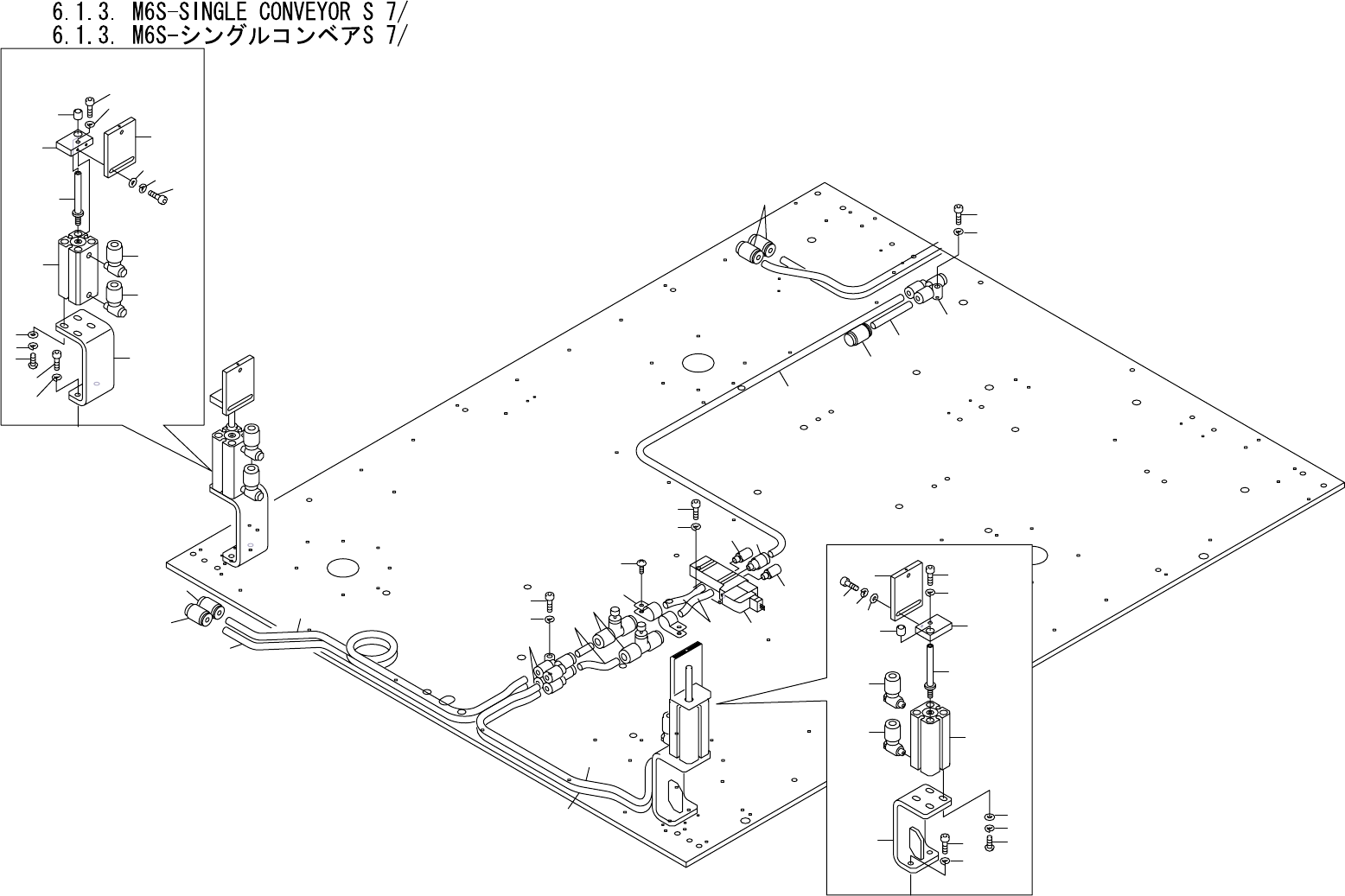

6.1.3. M6S-SINGLE CONVEYOR S 7/
6.1.3. M6S-シングルコンベアS 7/
QK52502
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB56312 1 BKT, CYLINDER ＢＫＴ シリンダ FE
2 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
3 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
4 S2208C 1 CYLINDER シリンダ CDQSB12-30DC-M9BVS OT
5 K5257K 4 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M04X015 FE
6 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
7 W1043A 4 WASHER, FLAT ワッシャ 平 4W- 4 FE
8 Y3082L 2 UNION, ELBOW ユニオン エルボ KQ2V06-M5 OT
9 PM82071 1 PIN, WHIRL STOP ピン 回止め FE
10 PM79480 1 PLATE, CYLINDER プレート シリンダ FE
11 H4319A 1 BEARING, DRY ベアリング ドライ DUB 0506 OT
12 H5277A 1 BOLT, HEX SOCKET ボルト 六角穴 M03X012 FE
13 W1021A 1 WASHER, LOCK ワッシャ スプリング 3M/M FE
14 PM005L1 1 STOPPER ストッパ FE
15 H5429L 2 BOLT, HEX SOCKET ボルト 六角穴 CBS3-12 FE New type
15.1 H5277A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X012 FE Old Type
16 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
17 W1042A 2 WASHER, FLAT ワッシャ 平 4W- 3 FE
19 K50766 1 CONNECTOR コネクタ KQ2U06-08 OT
20 H5292A 1 BOLT, HEX SOCKET ボルト 六角穴 M04X020 FE
21 W1022A 1 WASHER, LOCK ワッシャ スプリング 4M/M FE
22 PZ06060 1 TUBE チューブ OT
23 K20075 5 CAP キャップ KQ2C06-00 OT
24 PZ26470 1 TUBE チューブ OT
25 Y3086Y 1 UNION, HALF ユニオン ハーフ KQ2S06-M5 OT
26 S1058A 2 SILENCER サイレンサ AN120-M5 OT
27 H1122Y 1 VALVE, SOL バルブ ＳＯＬ SY3120-5LOZC6-F2 OT
28 H5273A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X005 FE
29 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
30 PZ11640 2 TUBE チューブ OT
31 A50392 2 RETAINER, WIRING 押え 配線 AB-6N OT
32 K5208A 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X006 ﾕﾆｸﾛﾒｯｷ
FE
34 K5340Y 2 CONTROLLER, SPEED コントローラ スピード AS2001F-06(ｼﾛ)OT
35 PZ06270 2 TUBE チューブ OT
36 Y3075A 2 UNION ユニオン KQ2U06-00 OT
37 H5294A 1 BOLT, HEX SOCKET ボルト 六角穴 M04X030 FE
38 W1022A 1 WASHER, LOCK ワッシャ スプリング 4M/M FE
39 PZ26310 1 TUBE チューブ OT
6. CONVEYOR / コンベア 111 PTS-NXT-06JE
6.1.3. M6S-SINGLE CONVEYOR S 7/
6.1.3. M6S-シングルコンベアS 7/
QK52502
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
40 PZ26300 1 TUBE チューブ OT
42 H5286A 1 BOLT, HEX SOCKET ボルト 六角穴 M04X006 FE
43 W1022A 1 WASHER, LOCK ワッシャ スプリング 4M/M FE
44 PZ05880 1 TUBE チューブ OT
45 PZ06820 1 TUBE チュー
ブ
OT
