6.1.1. M3S-SINGLE CONVEYOR (PNEUMATIC CIRCUIT DIAGRAM) 11/ 6.1.1. M3S- シングルコンベア ( エアー配管図 ) 11/ UQ01430 No. Drg.No. & Code No. QTY Description Rating Materials Remark 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 4 S1056A 2 SILEN…
A
UQ01430
6. CONVEYOR / コンベア 48 PTS-NXT-06JE

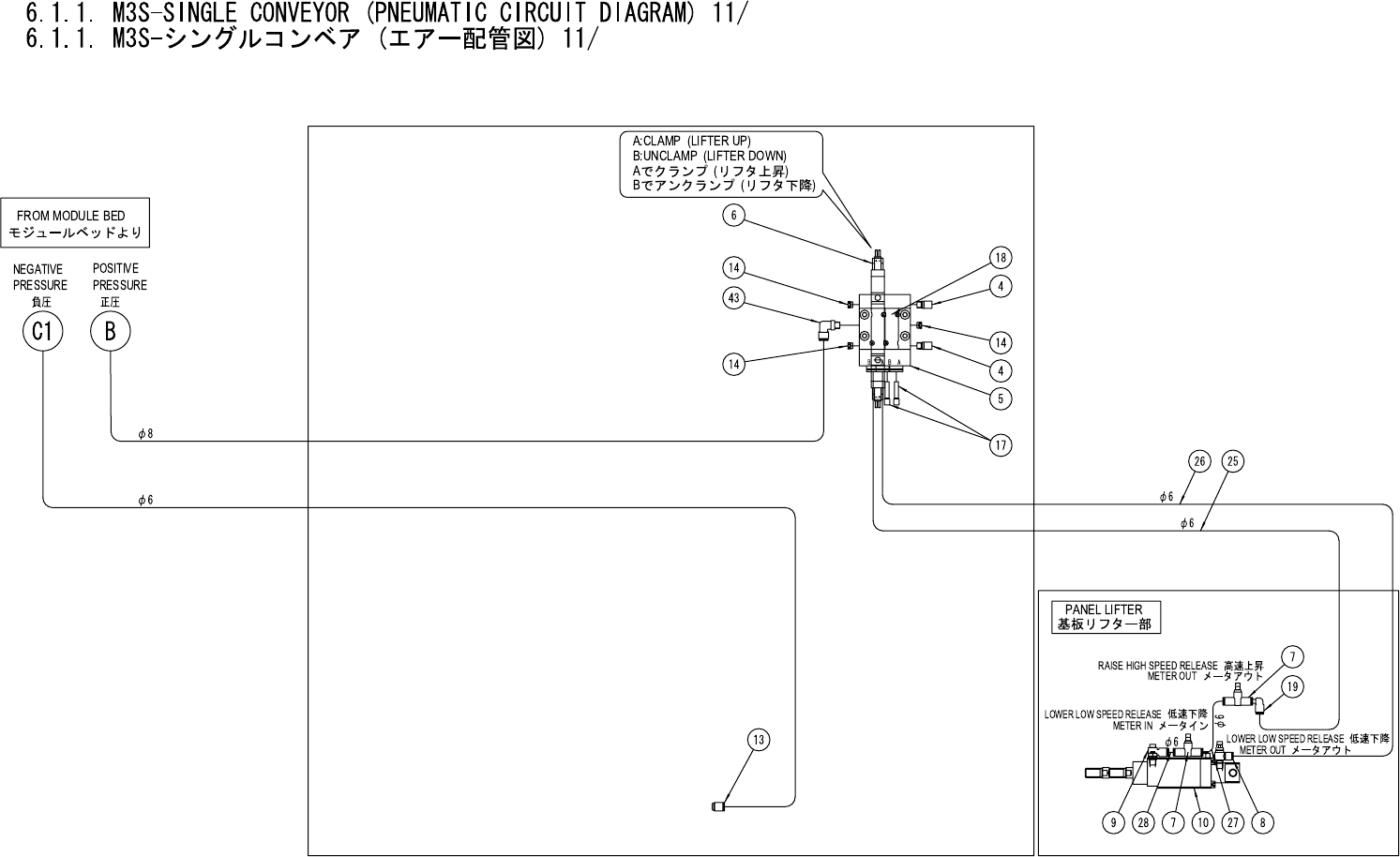

6.1.1. M3S-SINGLE CONVEYOR (PNEUMATIC CIRCUIT DIAGRAM) 11/
6.1.1. M3S-シングルコンベア (エアー配管図) 11/
UQ01430
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
4 S1056A 2 SILENCER サイレンサ AN101-01 OT
5 M1034R 1 MANIFOLD マニホールド SS5Y3-41-02-C6 OT
6 H1337K 1 VALVE, SOL バルブ ＳＯＬ SY3240-5LOZ OT
7 K5340Y 2 CONTROLLER, SPEED コントローラ スピード AS2001F-06(ｼﾛ)OT
8 K5342D 1 CONTROLLER, SPEED コントローラ スピード AS2201F-01-06S(ｼﾛ)OT
9 Y3121N 1 UNION, ELBOW ユニオン エルボ KQ2VS06-01S OT
10 XS01600 1 CYLINDER AIR シリンダ エア－ SPC2-40-40-C-LZ3 OT
13 K20075 1 CAP キャップ KQ2C06-00 OT
14 A3034A 3 PLUG 埋栓 PT1/8 OT
17 H3145L 2 PLUG プラグ KQ2P-06 OT
18 H3243B 1 COVER, BLIND 蓋 盲 SY3000-26-9A OT
19 Y3079H 1 UNION, ELBOW ユニオン エルボ KQ2L06-99 OT
25 PZ12680 1 TUBE チュ－ブ TU0604B L=660 OT
26 PZ06710 1 TUBE チュ－ブ TU0604B L=700 OT
27 PZ12690 1 TUBE チュ－ブ TU0604B L=40 OT
28 PZ12700 1 TUBE チュ－ブ TU0604B L=45 OT
43 Y3079S 1 UNION, ELBOW ユニオン エル
ボ
KQ2L08-01S OT
6. CONVEYOR / コンベア 49 PTS-NXT-06JE
Vacuum system
From module head
NEGATIVE PRESSURE
POSITIVE PRESSURE
For the Front
B ( )
A
( )
A:Clamp (lifter UP)
B:Unclamp (lifter DOWN)
8
6
6
B
A
Vacuum back-up pins
Reference from Front
Front
6
6
6
B
A
8
8
6
6
14
12
11
16
17
28 2710
9
4
4
515
32
25
26
1
3
6
15
8
7
14
13
2
18
4/
3/
10/
5/
6/
2/
8/
7/
9/
11/
A
A
A
UQ01529
6. CONVEYOR / コンベア 50 PTS-NXT-06JE
