6.3.3. M3S-BACK-UP PLATE 2/ 6.3.3. M3S- バックアッププレート 2/ No. Drg.No. & Code No. QTY Description Rating Materials Remark 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 44 AA2YW02 1 FRAME フレーム OT 45 AA35A01 2 SCREW ネジ OT 46 PM85320 1 …
A
44
46
45
47
6. CONVEYOR / コンベア 226 PTS-NXT-06JE

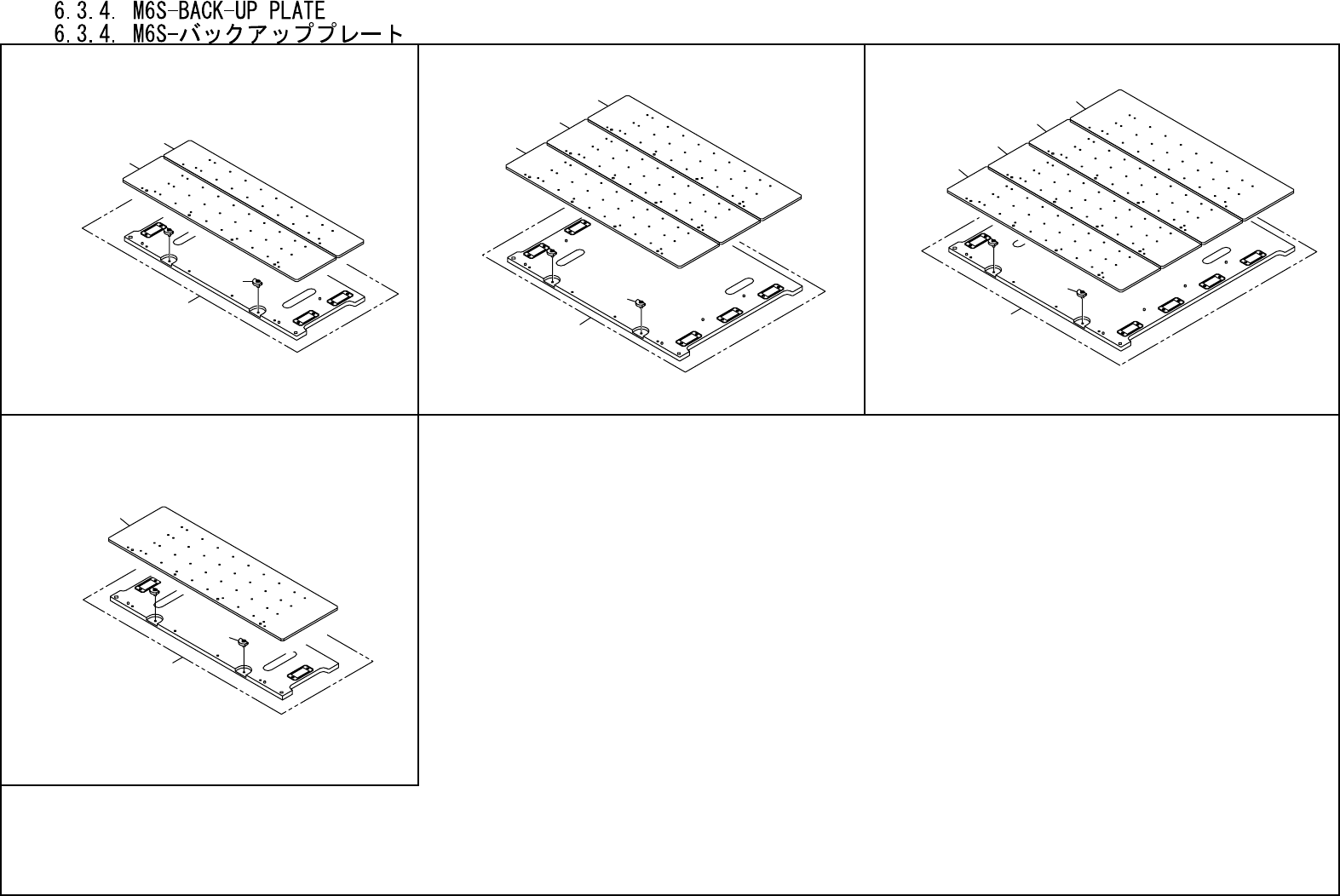

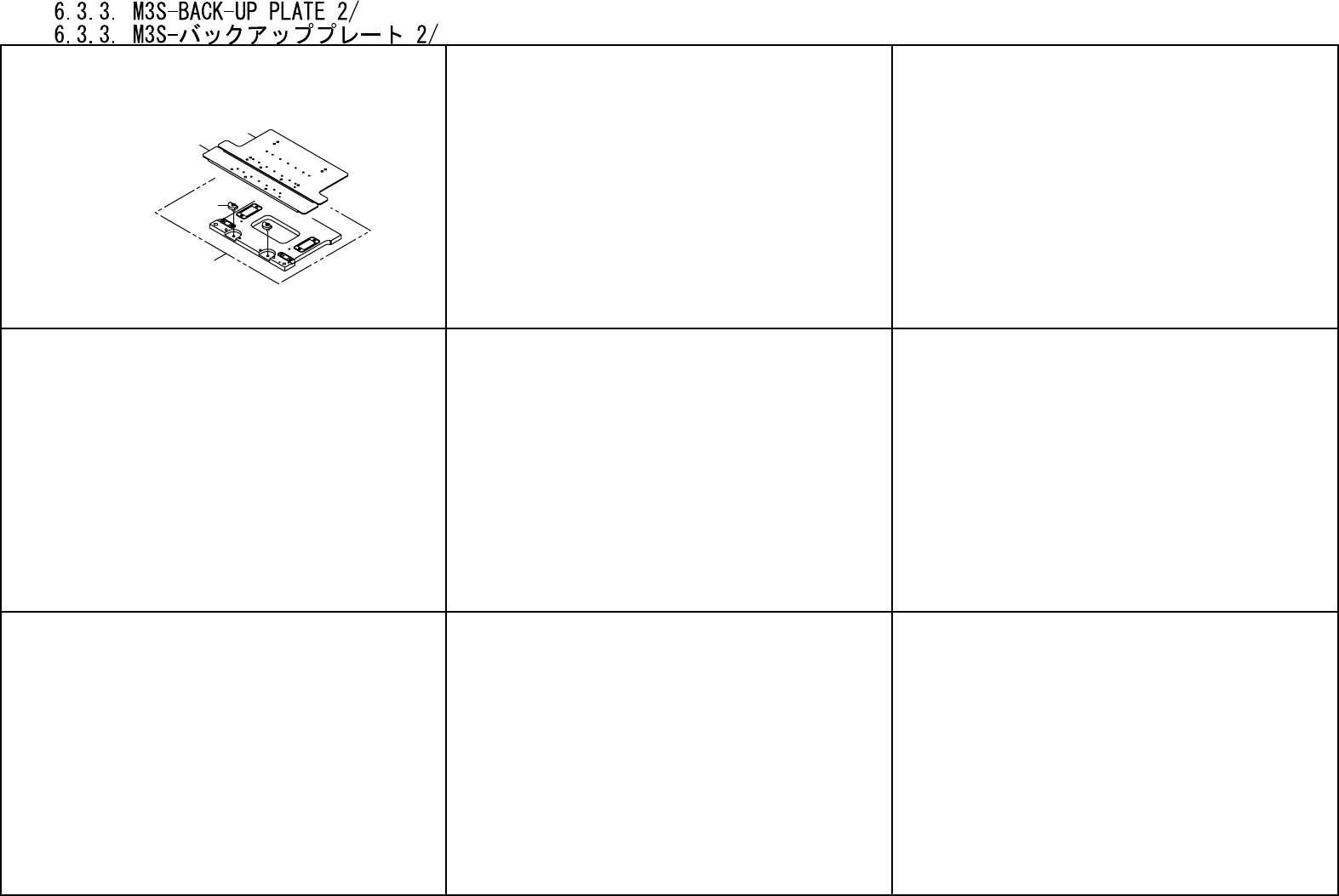

6.3.3. M3S-BACK-UP PLATE 2/
6.3.3. M3S-バックアッププレート 2/
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
44 AA2YW02 1 FRAME フレーム OT
45 AA35A01 2 SCREW ネジ OT
46 PM85320 1 PLATE, BACKUP プレート バックアップ FE
47 PM66143 1 PLATE, BACKUP
プ
レート バックアッ
プ
FE
