7. PARTS SUPPLY / 部品供給 62 PTS-NXT-06JE
7.2.1. TRAY UNIT-L SHIFTER 1/3
7.2.1. トレイユニット-L シフタ部 1/3
AA0CZ09
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
75 S1020A 4 CIR-CLIP サークリップ ST-EW- 2 OT
76 H4094G 4 BEARING ベアリング UMBB3-12 OT
79 K11065 12 CAM FOLLOWER カムフォロア CF03-A OT
80 N1076A 2 NUT, HEX ナット 六角 M 3 P=0.5 FE
81 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
82 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
83 N1076A 8 NUT, HEX ナット 六角 M 3 P=0.5 FE
84 W1021A 8 WASHER, LOCK ワッシャ スプリング 3M/M FE
85 K1108A 2 CAM FOLLOWER カムフォロア CF4-A OT
86 N1080A 2 NUT, HEX ナット 六角 M 4 P=0.7 FE
87 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
90 H21460 10 PIN, PARALLEL ピン 平行 MSTH5-10 OT
91 Y3080A 1 UNION, ELBOW ユニオン エルボ KQ2L10-02S OT
92 Y3079T 1 UNION, ELBOW ユニオン エルボ KQ2L08-02S OT
93 H3145S 1 PLUG プラグ KQ2P-10 OT
94 XP00660 2 PLUG, COUPLER プラグ カプラ MAS-2TP CS29103-1 OT
95 H21927 2 PIN, PARALLEL ピン 平行 2ﾟX 6 Bｼｭ(H8) FE
96 PM02421 1 ROLLER ローラ PL
97 PM42510 1 PIN, ROLLER ピン ローラ FE
98 H5277A 1 BOLT, HEX SOCKET ボルト 六角穴 M03X012 FE
99 W1010A 1 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
101 AA32C01 8 ROLLER ローラ OT
102 PM73470 2 BKT, SENSOR ＢＫＴ センサ FE
103 H5266A 4 BOLT, HEX SOCKET ボルト 六角穴 M02X006 FE
104 W1020A 4 WASHER, LOCK ワッシャ スプリング 2M/M FE
105 PB63420 2 PLATE, SENSOR プレート センサ FE
106 H5275A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
107 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
108 W1042A 4 WASHER, FLAT ワッシャ 平 4W- 3 FE
109 H3010D 3SET FIBER UNIT ファイバユニット FT-W8 OT
7. PARTS SUPPLY / 部品供給 61 PTS-NXT-06JE
7. PARTS SUPPLY / 部品供給 62 PTS-NXT-06JE

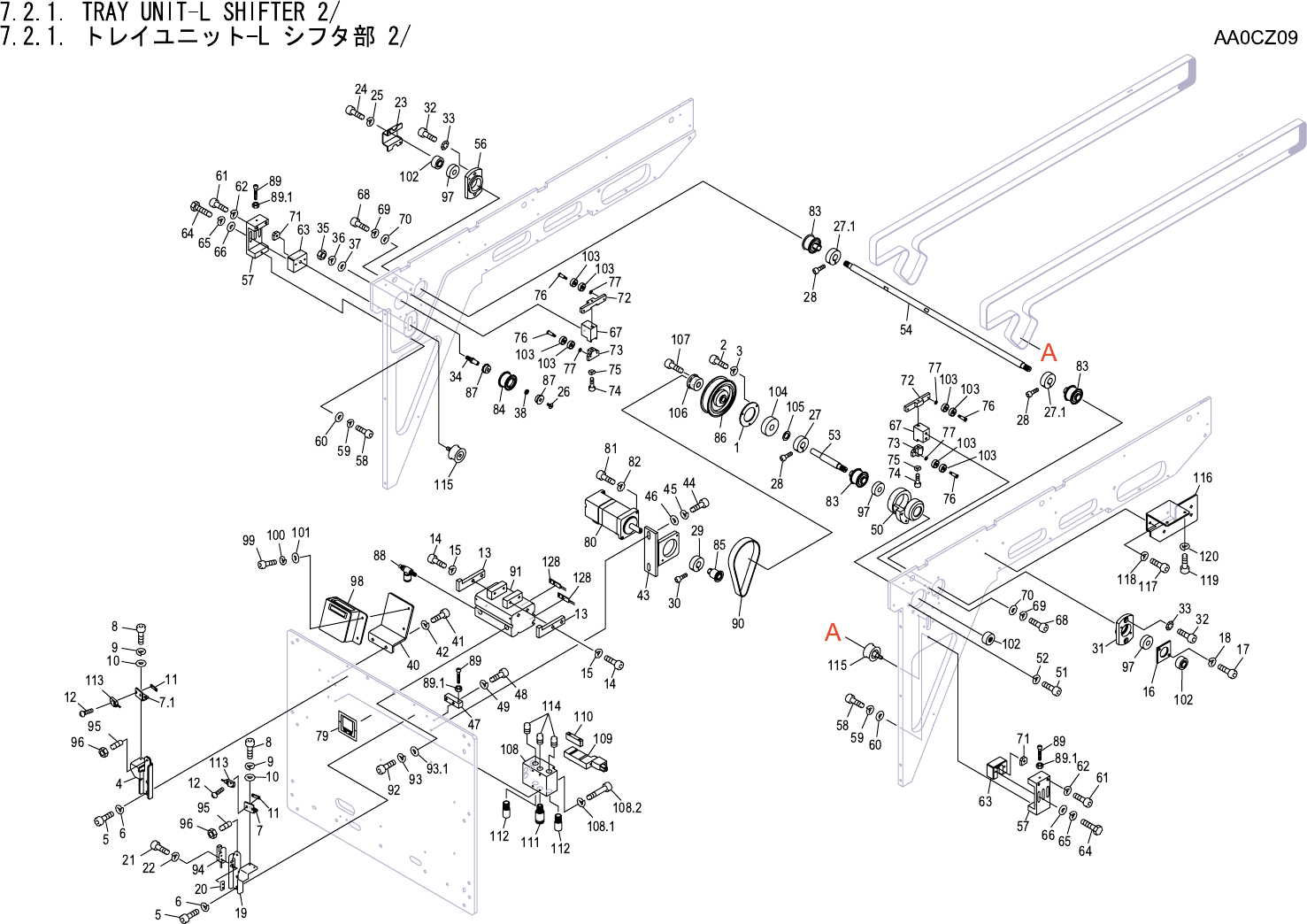

7.2.1. TRAY UNIT-L SHIFTER 2/
7.2.1. トレイユニット-L シフタ部 2/
AA0CZ09
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB15291 1 COVER 蓋 FE
2 H5268T 3 BOLT, HEX SOCKET ボルト 六角穴 M02.5X006 FE
3 W1020H 3 WASHER, LOCK ワッシャ スプリング 2.5M/M FE
4 PB15742 1 BKT ＢＫＴ FE
5 H5287A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X008 ｾﾞﾝﾈｼﾞ FE
6 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
7 PM67650 1 BKT ＢＫＴ FE
7.1 PM67660 1 BKT ＢＫＴ FE
8 H5275A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
9 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
10 W1042A 4 WASHER, FLAT ワッシャ 平 4W- 3 FE
11 PB16501 2 NUT ナット FE
12 K5175T 4 SCREW, C/R PAN 小ネジ 十穴鍋 M02X005(0ﾊﾞﾝ1ｼｭ)SUS FE
13 PB16141 2 PLATE プレート FE
14 H5300A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X015 FE
15 W1023A 4 WASHER, LOCK ワッシャ スプリング 5M/M FE
16 PB19641 1 RETAINER, BEARING 押え ベアリング FE
17 H5287A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X008 ｾﾞﾝﾈｼﾞ FE
18 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
19 PB19672 1 BKT ＢＫＴ FE
20 PB19691 1 PLATE プレート FE
21 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
22 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
23 PB21800 1 COVER カバー FE
24 H5274A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
25 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
26 PM08392 1 BOLT ボルト FE
27 PM08412 1 COLLAR カラー FE
27.1 PM72350 2 COLLAR カラー FE
28 H5275A 3 BOLT, HEX SOCKET ボルト 六角穴
M03X008 FE
29 PM08422 1 COLLAR カラー FE
30 H5275A 1 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
31 PM08431 1 HOLDER, BEARING ホルダ ベアリング AL
32 H5297A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X008 FE
33 W1012A 4 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
34 PM13213 1 SHAFT シャフト FE
35 N1083A 1 NUT, HEX ナット 六角 M 5 P=0.8 3ｼｭ FE
36 W1023A 1 WASHER, LOCK ワッシャ スプリング 5M/M FE
7. PARTS SUPPLY / 部品供給 63 PTS-NXT-06JE
