8. ACCESSORIES / アクセサリ 244 PTS-NXT-06JE

100%1 / 871
8.7.1. PCU 1/4
QK56002
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
77 H5302A 1 BOLT, HEX SOCKET ボルト　六角穴 M05X020 FE
78 N1082A 2 NUT, HEX ナット　六角 M 5 P=0.8 FE
79 PB36871 2 HOLDER, SHAFT 受け　シャフト FE
80 H5289A 4 BOLT, HEX SOCKET ボルト　六角穴 M04X012 FE
81 W1022A 4 WASHER, LOCK ワッシャ　スプリング 4M/M FE
82 PM65514 1 SHAFT シャフト FE
83 H2055Z 1 PIN, SPRING ピン　スプリング 4ﾟX10 FE
84 H2058A 2 PIN, SPRING ピン　スプリング 4ﾟX16 FE
85 PZ19030 1 SPRING スプリング FE
86 S30180 1 STOPPER ストッパ AZXHC15-15-M4 OT
87 H5290A 1 BOLT, HEX SOCKET ボルト　六角穴 M04X015 FE
88 W1022A 1 WASHER, LOCK ワッシャ　スプリング 4M/M FE
89 PB53920 1 LEVER, LINK レバー　リンク FE
90 PM65500 1 PIN ピン FE
91 N1082A 1 NUT, HEX ナット　六角 M 5 P=0.8 FE
92 W1023A 1 WASHER, LOCK ワッシャ　スプリング 5M/M FE
93 PB54821 1 COVER カバー FE
94 K5208A 6 SCREW, C/R TRUSS 小ネジ　十穴トラス M04X006 ﾕﾆｸﾛﾒｯｷ FE
95 PZ17690 1 SEAL シール PL
96 PB54831 1 COVER カバー FE
97 K5208A 6 SCREW, C/R TRUSS 小ネジ　十穴トラス M04X006 ﾕﾆｸﾛﾒｯｷ FE
98 PX04220 1 SEAL, BAR CODE シール　バーコード OT M3
99 PX04230 1 SEAL, BAR CODE シール　バーコード OT M6
100 PB47651 2 BKT ＢＫＴ FE
101 H5340A 2 BOLT, HEX SOCKET ボルト　六角穴 M08X015 FE
102 W1025A 2 WASHER, LOCK ワッシャ　スプリング 8M/M FE
103 PB66530 2 BKT ＢＫＴ FE
104 H5348A 2 BOLT, HEX SOCKET ボルト　六角穴 M08X055 FE
105 W1025A 2 WASHER, LOCK ワッシャ　スプリング 8M/M FE
106 N1089A 2 NUT, HEX ナット　六角 M 8 P=1.25 FE
8. ACCESSORIES / アクセサリ 243 PTS-NXT-06JE
8. ACCESSORIES / アクセサリ 244 PTS-NXT-06JE

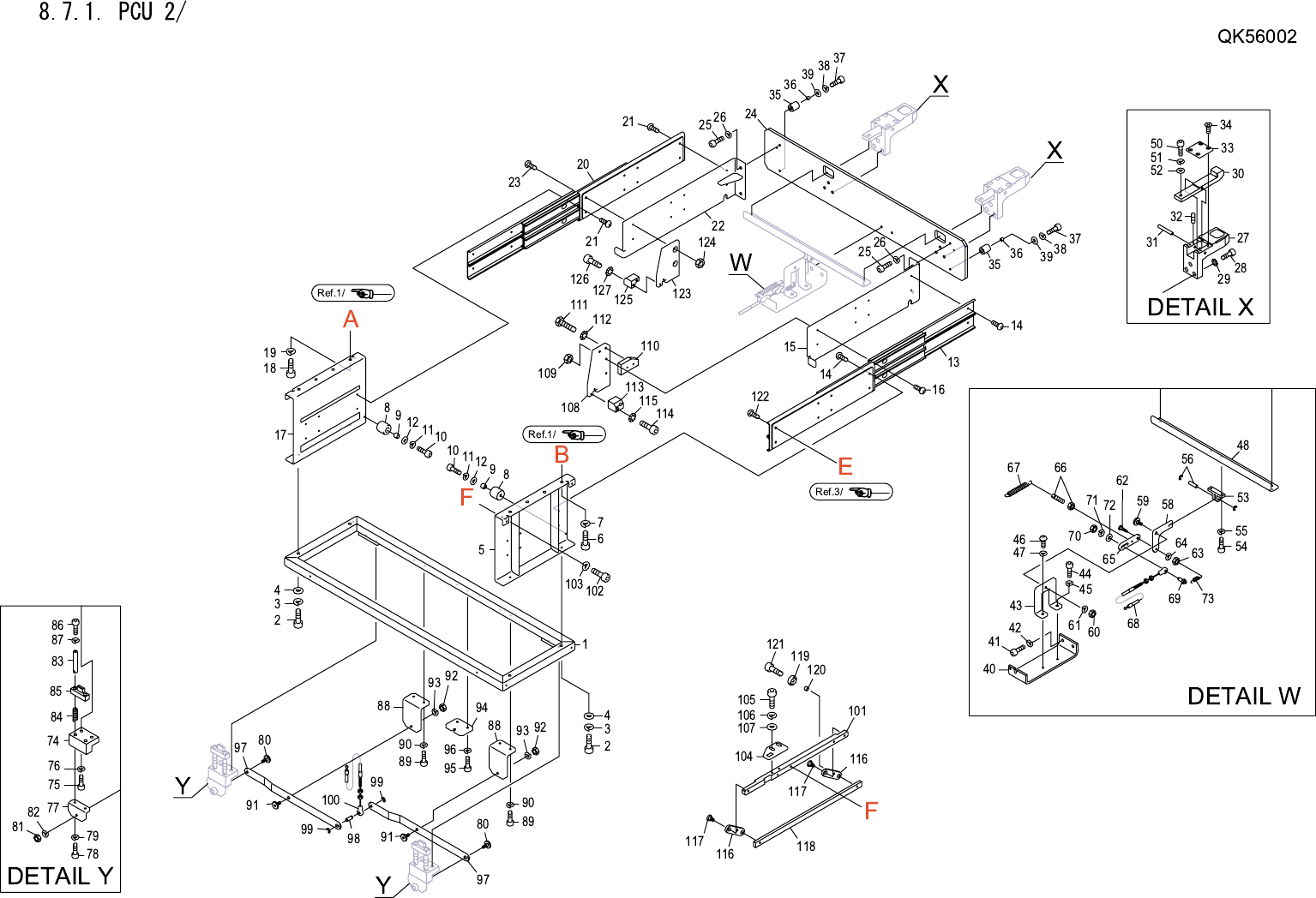

8.7.1. PCU 2/
QK56002
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB54790 1 FRAME フレーム FE
2 H5304T 4 BOLT, HEX SOCKET ボルト　六角穴 M05X028 FE
3 W1023A 4 WASHER, LOCK ワッシャ　スプリング 5M/M FE
4 W1044A 4 WASHER, FLAT ワッシャ　平 4W- 5 FE
5 PB54800 1 BKT, RAIL ＢＫＴ　レール FE
6 H5321A 4 BOLT, HEX SOCKET ボルト　六角穴 M06X012 FE
7 W1024A 4 WASHER, LOCK ワッシャ　スプリング 6M/M FE
8 PG02470 2 STOPPER ストッパ PL
9 PM81470 2 COLLAR カラー FE
10 H5289A 2 BOLT, HEX SOCKET ボルト　六角穴 M04X012 FE
11 W1022A 2 WASHER, LOCK ワッシャ　スプリング 4M/M FE
12 W1041A 2 WASHER, FLAT ワッシャ　平 4M/MX0.8X9(1W-4) FE
13 S3070F 1 SLIDE スライド H35K+305L OT
14 K5257A 12 SCREW, HEX SOCKET BUTTON 小ネジ　六角穴ボタン M04X008 FE
15 PB36924 1 BKT ＢＫＴ FE
16 K5257H 2 SCREW, HEX SOCKET BUTTON 小ネジ　六角穴ボタン M04X012 FE
17 PB54810 1 BKT, RAIL ＢＫＴ　レール FE
18 H5321A 4 BOLT, HEX SOCKET ボルト　六角穴 M06X012 FE
19 W1024A 4 WASHER, LOCK ワッシャ　スプリング 6M/M FE
20 S3070F 1 SLIDE スライド H35K+305L OT
21 K5257A 12 SCREW, HEX SOCKET BUTTON 小ネジ　六角穴ボタン M04X008 FE
22 PB36934 1 BKT ＢＫＴ FE
23 K5257H 2 SCREW, HEX SOCKET BUTTON 小ネジ　六角穴ボタン M04X012 FE
24 PB54860 1 PLATE プレート AL
25 H5321A 4 BOLT, HEX SOCKET ボルト　六角穴 M06X012 FE
26 W1024A 4 WASHER, LOCK ワッシャ　スプリング 6M/M FE
27 PM88500 2 GUIDE, CLAMP ガイド　クランプ FE
28 H5340A 6 BOLT, HEX SOCKET ボルト　六角穴 M08X015 FE
29 W1014A 6 WASHER, CONICAL ワッシャ　皿 M- 8-H FE
30 PM89910 2 LEVER レバー FE
31 H2103R 2 PIN ピン CLSGH6-40-F3-E4 OT
32 N4026A 2 SCREW, HEX SOCKET SET ネジ　六角穴止め M04X004 ｸﾎﾞﾐｻｷ
FE
33 PB17460 2 COVER カバー FE
34 K5359H 8 SCREW, HEX SOCKET COUNTERSUNK 小ネジ　六角穴皿 M04X010 FE
35 PG02370 2 STOPPER ストッパ PL
36 PM81470 2 COLLAR カラー FE
37 H5289A 2 BOLT, HEX SOCKET ボルト　六角穴 M04X012 FE
38 W1022A 2 WASHER, LOCK ワッシャ　スプリング 4M/M FE
8. ACCESSORIES / アクセサリ 245 PTS-NXT-06JE
