1.1.2. H04-NOZZLES 2/ 1.1.2. H04- ノズル 2/ No. Drg.No. & Code No. QTY Description Rating Materials Remark 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 1 AA07F** 1 NOZZLE ノズル OT φ 2.5G 2 AA07G** 1 NOZZLE ノズル OT R19-037G-155 2.1 PB…
A
AA07F**
2.5G
AA07G**
R19-037G-155
3.7G
AA07H**
R19-050G-155
5.0G
AA07K**
R19-070G-155
7.0G
AA07L**
R19-100G-155
10.0G
AA07M**
R19-150G-155
15.0G
2.5
3.75
5.0
7.0
10.0
15.0
2.1
2.2
3.1
3.2
4.1
4.2
5.1
5.2
6.1
6.2
1
2
6
3
5
4
1. PARTS PLACING / 部品装着 20 PTS-NXT-06JE

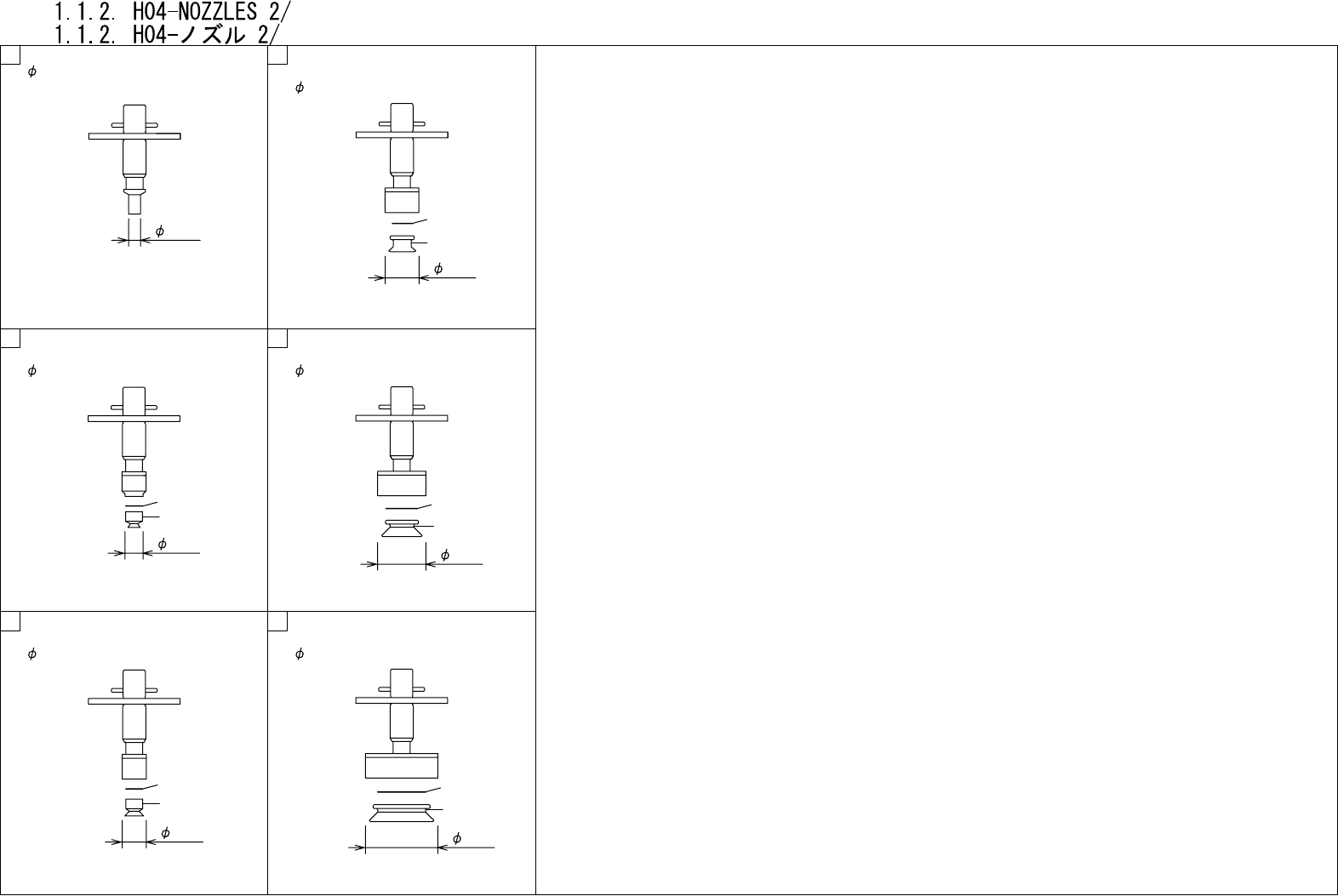

1.1.2. H04-NOZZLES 2/
1.1.2. H04-ノズル 2/
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA07F** 1 NOZZLE ノズル OT φ2.5G
2 AA07G** 1 NOZZLE ノズル OT R19-037G-155
2.1 PB30310 1 SHIM シム FE
2.2 . 1 PAD, VACUUM パット バキューム OT KPA-2
3 AA07H** 1 NOZZLE ノズル OT R19-050G-155
3.1 PB30310 1 SHIM シム FE
3.2 . 1 PAD, VACUUM パット バキューム OT KPA-3.5
4 AA07K** 1 NOZZLE ノズル OT R19-070G-155
4.1 PB31591 1 SHIM シム FE
4.2 PG01611 1 PAD, VACUUM パット バキューム PL
5 AA07L** 1 NOZZLE ノズル OT R19-100G-155
5.1 PB31600 1 SHIM シム FE
5.2 PG01620 1 PAD, VACUUM パット バキューム PL
6 AA07M** 1 NOZZLE ノズル OT R19-150G-155
6.1 PB31611 1 SHIM シム FE
6.2 PG01630 1 PAD, VACUUM パット バキューム PL
1. PARTS PLACING / 部品装着 21 PTS-NXT-06JE

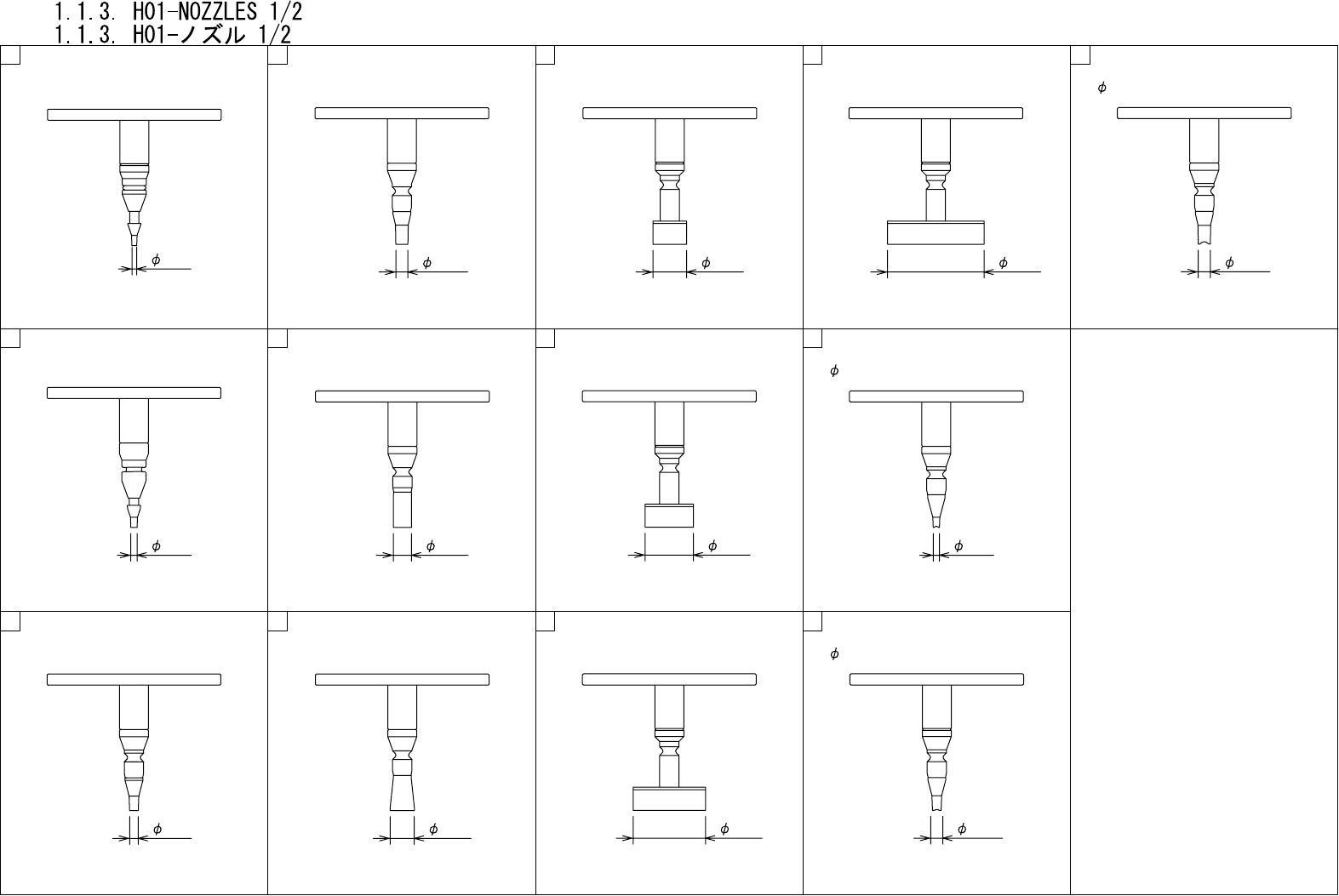

A
AA0AX**
AA0AS**
AA0HS**
AA0HT**
AA0HW**
AA0HX**
AA080**
R36-070-260
AA081**
R36-100-260
AA082**
R36-150-260
AA083**
R36-200-260
AA0ML**
R36-025M-260
2.5 MELF
1.8
2.5
3.75
7.0
10.0
15.0
20.0
2.5
1.3
1.0
AA0MZ**
R36-013M-260
1.3 MELF
1.3
5.0
AA11R**
R36-018M-260
1.8 MELF
1.8
2
14
5
7
8
36
9
10
13
11
12
1. PARTS PLACING / 部品装着 22 PTS-NXT-06JE
