6.2.1. M3S-DOUBLE CONVEYOR (PNEUMATIC CIRCUIT DIAGRAM) 19/ 6.2.1. M3S- ダブルコンベア ( エアー配管図 ) 19/ UQ01232 No. Drg.No. & Code No. QTY Description Rating Materials Remark 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 4 S1056A 2 SILENC…
6. CONVEYOR / コンベア 176 PTS-NXT-06JE
6.2.1. M3S-DOUBLE CONVEYOR (PNEUMATIC CIRCUIT DIAGRAM) 19/
6.2.1. M3S-ダブルコンベア (エアー配管図) 19/
UQ01232
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
4 S1056A 2 SILENCER サイレンサ AN101-01 OT
5 M1034R 1 MANIFOLD マニホールド SS5Y3-41-02-C6 OT
6 H1337K 2 VALVE, SOL バルブ ＳＯＬ SY3240-5LOZ OT
7 K5340Y 4 CONTROLLER, SPEED コントローラ スピード OT
8 K5342D 2 CONTROLLER, SPEED コントローラ スピード OT
9 Y3121N 2 UNION, ELBOW ユニオン エルボ OT
10 XS01600 1 CYLINDER, AIR シリンダ エアー SPC2-40-40-C-LZ6 OT
13 K20075 1 CAP キャップ KQ2C06-00 OT
14 A3034A 3 PLUG 埋栓 PT1/8 OT
19 H3079H 2 UNION, ELBOW ユニオン エルボ KQ2L06-99 OT
20 XS01610 1 CYLINDER, AIR シリンダ エアー SPC2-40-40-C-RZ6 OT
25 PZ12680 2 TUBE チューブ TU0604B L=660 OT
26 PZ06710 2 TUBE チューブ TU0604B L=700 OT
27 PZ12690 2 TUBE チューブ TU0604B L=40 OT
28 PZ12700 2 TUBE チューブ TU0604B L=45 OT
43 Y3079S 1 UNION, ELBOW ユニオン エル
ボ
KQ2L08-01S OT
6. CONVEYOR / コンベア 177 PTS-NXT-06JE

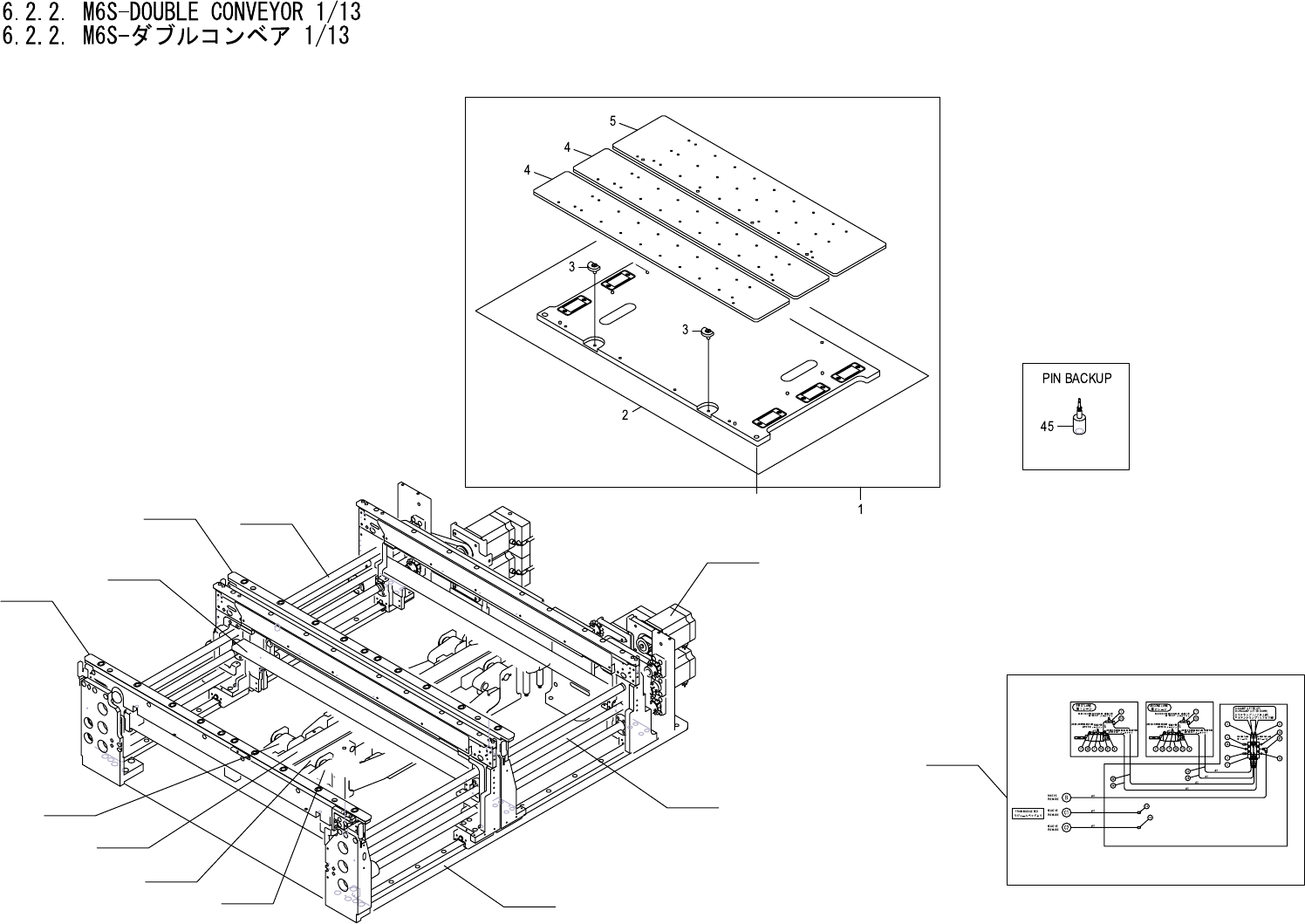

A
A
B
2/
3/
4/
5/
6/
7/
8/
9/
10/
11/
12/
13/
B
UQ01331
6. CONVEYOR / コンベア 178 PTS-NXT-06JE
