6. CONVEYOR / コンベア 236 PTS-NXT-06JE
6.5.2. M6S-PANEL POSITION CORRECTION FUNCTION(FOR MANUAL BACK-UP PIN)
6.5.2. M6S-基板停止位置補正機能(手動バックアップピン用)
AA2WW00
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA2SW00 1 PLATE プレート OT
2 PZ21450 1 SHEET シート OT
3 PB51870 1 BKT ＢＫＴ FE
4 H5299A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X012 FE
5 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
6 W1050A 2 WASHER, FLAT ワッシャ 平 5M/MX1.0X10(1W-5) FE
7 AA2SX00 1 PLATE プレート OT
8 PZ21460 1 SHEET シート OT
9 PB51880 1 BKT ＢＫＴ FE
10 H5299A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X012 FE
11 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
12 W1050A 2 WASHER, FLAT ワッシャ 平 5M/MX1.0X10(1W-5) FE
13 AA2NS02 1 PLATE プレート OT
14 PZ21380 1 SHEET シート OT
15 PB50091 1 BKT ＢＫＴ FE
16 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
17 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
18 W1040A 2 WASHER, FLAT ワッシャ 平 3M/MX0.5X7 FE
6. CONVEYOR / コンベア 235 PTS-NXT-06JE
6. CONVEYOR / コンベア 236 PTS-NXT-06JE

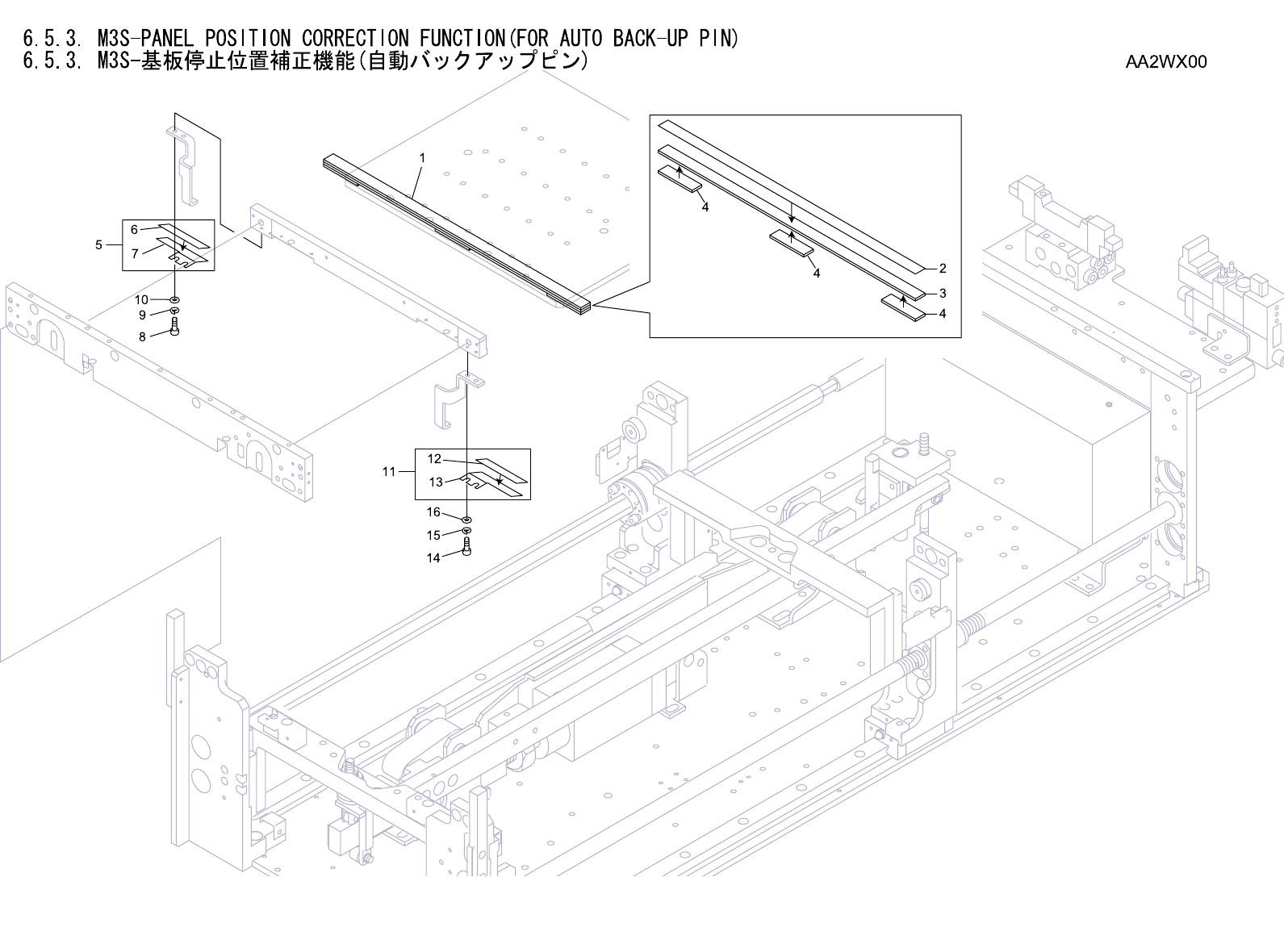

6.5.3. M3S-PANEL POSITION CORRECTION FUNCTION(FOR AUTO BACK-UP PIN)
6.5.3. M3S-基板停止位置補正機能(自動バックアップピン)
AA2WX00
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA2MZ02 1 PLATE プレート OT
2 PZ21051 1 SHEET シート OT
3 PB49701 1 PLATE プレート FE
4 PZ21041 3 MAGNET マグネット OT
5 AA2NS02 1 PLATE プレート OT
6 PZ21380 1 SHEET シート OT
7 PB50091 1 BKT ＢＫＴ FE
8 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
9 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
10 W1040A 2 WASHER, FLAT ワッシャ 平 3M/MX0.5X7 FE
11 AA2SG00 1 PLATE プレート OT
12 PZ21380 1 SHEET シート OT
13 PB51660 1 BKT ＢＫＴ FE
14 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
15 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
16 W1040A 2 WASHER, FLAT ワッシャ 平 3M/MX0.5X7 FE
6. CONVEYOR / コンベア 237 PTS-NXT-06JE
