6.2.2. M6S-DOUBLE CONVEYOR 9/ 6.2.2. M6S- ダブルコンベア 9/ UQ01331 No. Drg.No. & Code No. QTY Description Rating Materials Remark 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 81 PPT0460 1 COLLAR カラー FE 82 H5277A 1 BOLT, HEX SOCKET ボル…
6.2.2. M6S-DOUBLE CONVEYOR 9/
6.2.2. M6S-ダブルコンベア 9/
UQ01331
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
40 H5289A 12 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
41 W1022A 12 WASHER, LOCK ワッシャ スプリング 4M/M FE
42 H4572E 2 BELT, TIMING ベルト タイミング 177-3GT-9 OT
43 PP00950 3 BKT, ADJUSTING ＢＫＴ セリ FE
45 PB20332 1 BKT, MOTOR ＢＫＴ モータ FE
46 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
47 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
48 PG02320 1 STOPPER ストッパ PL
49 PM29124 1 BKT ＢＫＴ FE
50 H5322A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
51 W1024A 2 WASHER, LOCK ワッシャ スプリング 6M/M FE
52 PM09922 1 BKT ＢＫＴ FE
53 H5322A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
53.1 W1024A 2 WASHER, LOCK ワッシャ スプリング 6M/M FE
54 PM01650 4 SHAFT シャフト FE
55 N1086A 4 NUT, HEX ナット 六角 M 6 P=1.0 3ｼｭ FE
56 W1024A 4 WASHER, LOCK ワッシャ スプリング 6M/M FE
57 W1045A 4 WASHER, FLAT ワッシャ 平 4W- 6 FE
58 H4445A 12 BEARING, MINIATURE ベアリング ミニチュア DDLF-1050ZZ OT
59 S3034A 6 SPROCKET スプロケット RS25-13T 2ｶﾞﾀ OT
61 GVC0350 6 COLLAR カラー FE
62 S1022A 6 CIR-CLIP サークリップ ST-EW- 4 OT
63 PM01660 1 SHAFT シャフト FE
64 N1086A 1 NUT, HEX ナット 六角 M 6 P=1.0 3ｼｭ FE
65 W1024A 1 WASHER, LOCK ワッシャ スプリング 6M/M FE
66 W1045A 1 WASHER, FLAT ワッシャ 平 4W- 6 FE
69 T2026G 2 CHAIN チェーン RS25NP 190ﾘﾝｸ OT
70 T2026K 1 CHAIN チェーン RS25NP 192ﾘﾝｸ OT
71 S1022A 1 CIR-CLIP サークリップ ST-EW- 4 OT
72 GVC0350 1 COLLAR カラー FE
73 PZ05340 2 SPROCKET
スプロケット OT
74 H4445A 4 BEARING, MINIATURE ベアリング ミニチュア DDLF-1050ZZ OT
75 PM11450 1 COLLAR カラー FE
76 PM11440 1 SHAFT シャフト FE
77 N1086A 1 NUT, HEX ナット 六角 M 6 P=1.0 3ｼｭ FE
78 W1024A 1 WASHER, LOCK ワッシャ スプリング 6M/M FE
79 W1045A 1 WASHER, FLAT ワッシャ 平 4W- 6 FE
80 PG00991 1 STOPPER ストッパ PL
6. CONVEYOR / コンベア 204 PTS-NXT-06JE
6.2.2. M6S-DOUBLE CONVEYOR 9/
6.2.2. M6S-ダブルコンベア 9/
UQ01331
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
81 PPT0460 1 COLLAR カラー FE
82 H5277A 1 BOLT, HEX SOCKET ボルト 六角穴 M03X012 FE
83 W1021A 1 WASHER, LOCK ワッシャ スプリング 3M/M FE
84 W1041F 1 WASHER, FLAT ワッシャ 平 Jｶﾞﾀﾋﾗｻﾞｶﾞﾈ 3ﾟX6 FE
85 H4175A 6 BEARING ベアリング 6000ZZ FE
86 K5257A 12 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M04X008 FE
87 W1022A 12 WASHER, LOCK ワッシャ スプリング 4M/M FE
88 W1043A 12 WASHER, FLAT ワッシャ 平 4W- 4 FE
89 W1088B 3 WASHER ワッシャ WSSB13-10-3 FE
6. CONVEYOR / コンベア 205 PTS-NXT-06JE

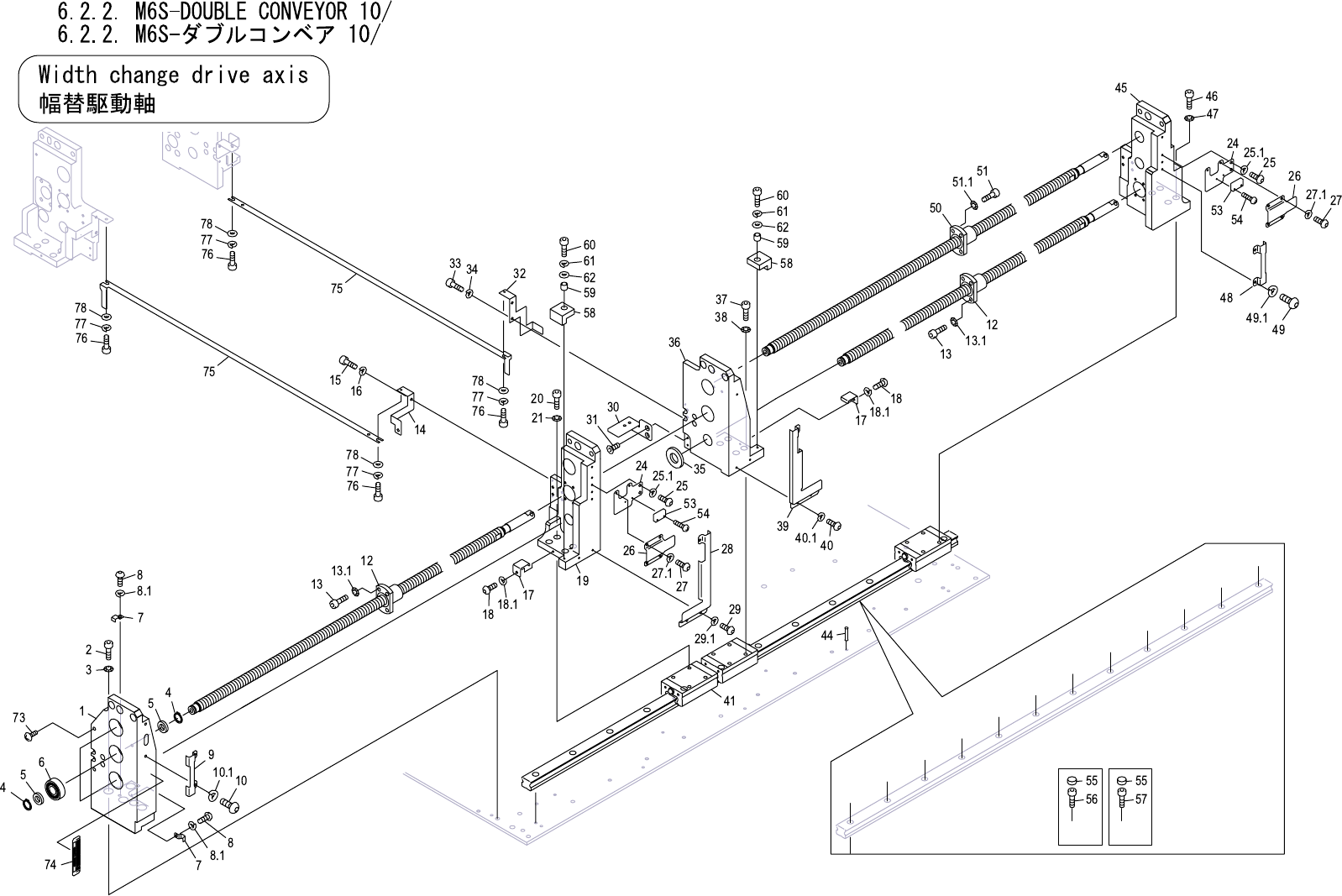

A
A
A
A
B
A
A
A
A
B
A
A
A
B
B
UQ01331
6. CONVEYOR / コンベア 206 PTS-NXT-06JE
