1.1.1. H08/H12-NOZZLES 1.1.1. H08/H12- ノズル No. Drg.No. & Code No. QTY Description Rating Materials Remark 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 1 AA1AT** 1 NOZZLE ノズル OT R07-003-070 2 AA056** 1 NOZZLE ノズル OT φ 0.45 3 AA0…
A
AA058**
AA20A**
AA20B**
AA20C**
AA20D**
AA20E**
AA1AT**
R07-003-070
0.375 1.0
1.3
1.8
2.5
5.0
AA056**
AA057**
0.45
0.7
3.75
AA064**
R07-013M-070
1.3 MELF
AA19G**
R07-018M-070
1.8 MELF
1.3
1.8
AA063**
R07-050G-070
5.0G
5.0
AA0WT**
R07-025G-070
2.5G
2.5
AA18C**
R07-037G-070
3.7G
3.75
14.1
14.2
15.1
15.2
14
2
3
5
6
7
8
9
10
11
13
14
15
1. PARTS PLACING / 部品装着 16 PTS-NXT-06JE

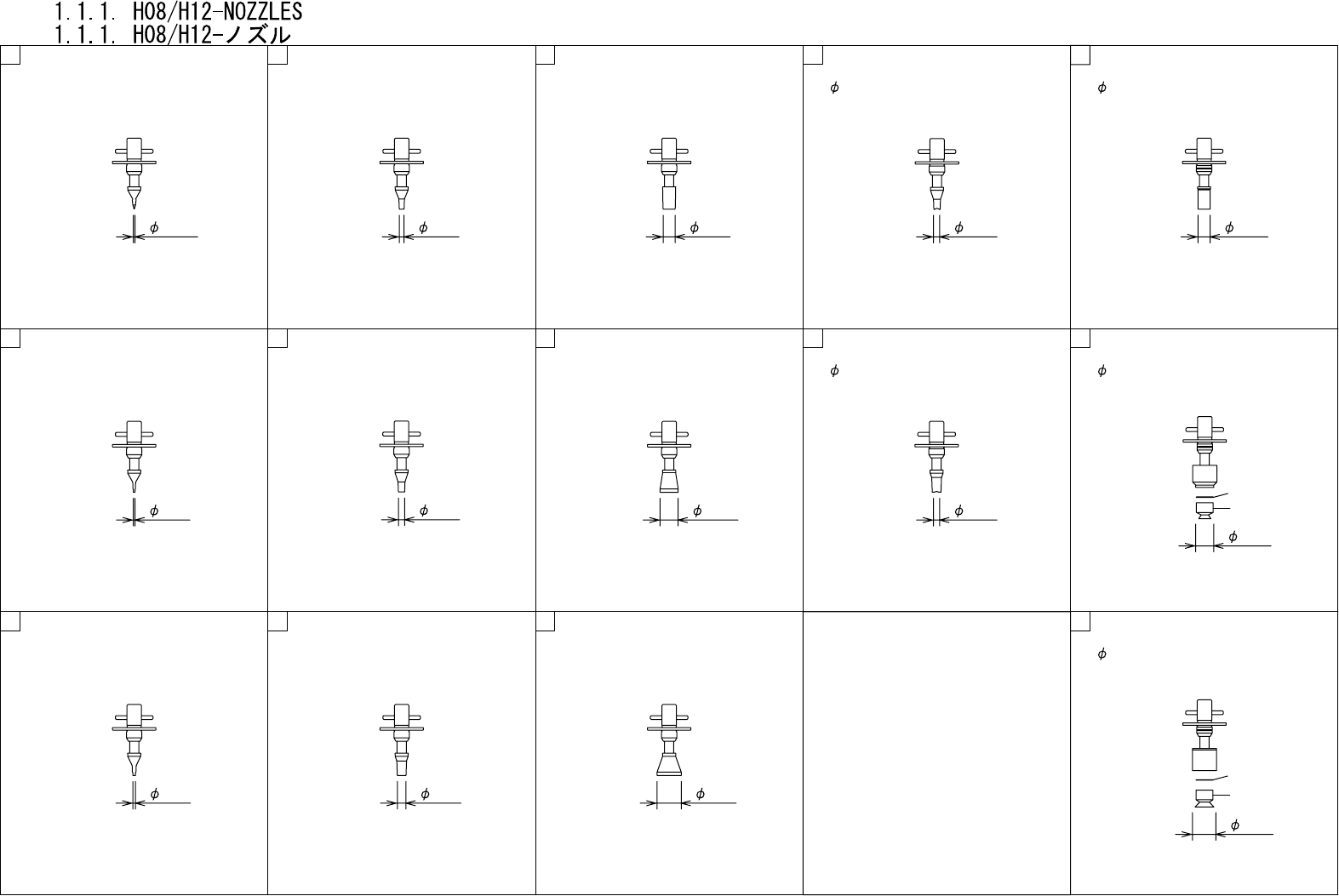

1.1.1. H08/H12-NOZZLES
1.1.1. H08/H12-ノズル
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA1AT** 1 NOZZLE ノズル OT R07-003-070
2 AA056** 1 NOZZLE ノズル OT φ0.45
3 AA057** 1 NOZZLE ノズル OT φ0.7
4 AA058** 1 NOZZLE ノズル OT φ1.0
5 AA20A** 1 NOZZLE ノズル OT φ1.3
6 AA20B** 1 NOZZLE ノズル OT φ1.8
7 AA20C** 1 NOZZLE ノズル OT φ2.5
8 AA20D** 1 NOZZLE ノズル OT φ3.75
9 AA20E** 1 NOZZLE ノズル OT φ5.0
10 AA064** 1 NOZZLE ノズル OT R07-013M-070
11 AA19G** 1 NOZZLE ノズル OT R07-018M-070
13 AA0WT** 1 NOZZLE ノズル OT R07-025G-070
14 AA18C** 1 NOZZLE ノズル OT R07-037G-070
14.1 PB30310 1 SHIM シム FE
14.2 . 1 PAD, VACUUM パット バキューム OT KPA-2
15 AA063** 1 NOZZLE ノズル OT R07-050G-070
15.1 PB30310 1 SHIM シム FE
15.2 . 1 PAD, VACUUM パット バキューム OT KPA-3.5
1. PARTS PLACING / 部品装着 17 PTS-NXT-06JE
A
AA06X**
AA06W**
AA06Y**
AA06Z**
AA07A**
AA07B**
AA07C**
R19-070-155
AA07D**
R19-100-155
AA07E**
R19-150-155
1.8
2.5
3.75
5.0
7.0
10.0
15.0
1.3
1.0
3
2
5
6
8
9
4
7
10
1. PARTS PLACING / 部品装着 18 PTS-NXT-06JE
