A 2 15 20 16 17 18 6 10 11 12 13 7 8 3 4 21 22 22 23 25 40 31 32 32 32 32 32 33 30 35 36 36 36 36 36 36 37 42 38 26 41 27 27 27 28 6. CONVEYOR / コンベア 224 PTS-NXT-06JE
6.3.2. M6S-AUTO BACK-UP PINS
6.3.2. M6S-自動バックアップピン
UQ01802
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA34W02 20 PIN, BACKUP ピン バックアップ OT
2 AA2RA02 1 HOLDER, PIN ホル
ダ
ピ
ン OT
6. CONVEYOR / コンベア 223 PTS-NXT-06JE
A
2
15
20
16
17
18
6
10
11
12
13
7
8
3
4
21
22
22
23
25
40
31
32
32
32
32
32
33
30
35
36
36
36
36
36
36
37
42
38
26
41
27
27
27
28
6. CONVEYOR / コンベア 224 PTS-NXT-06JE

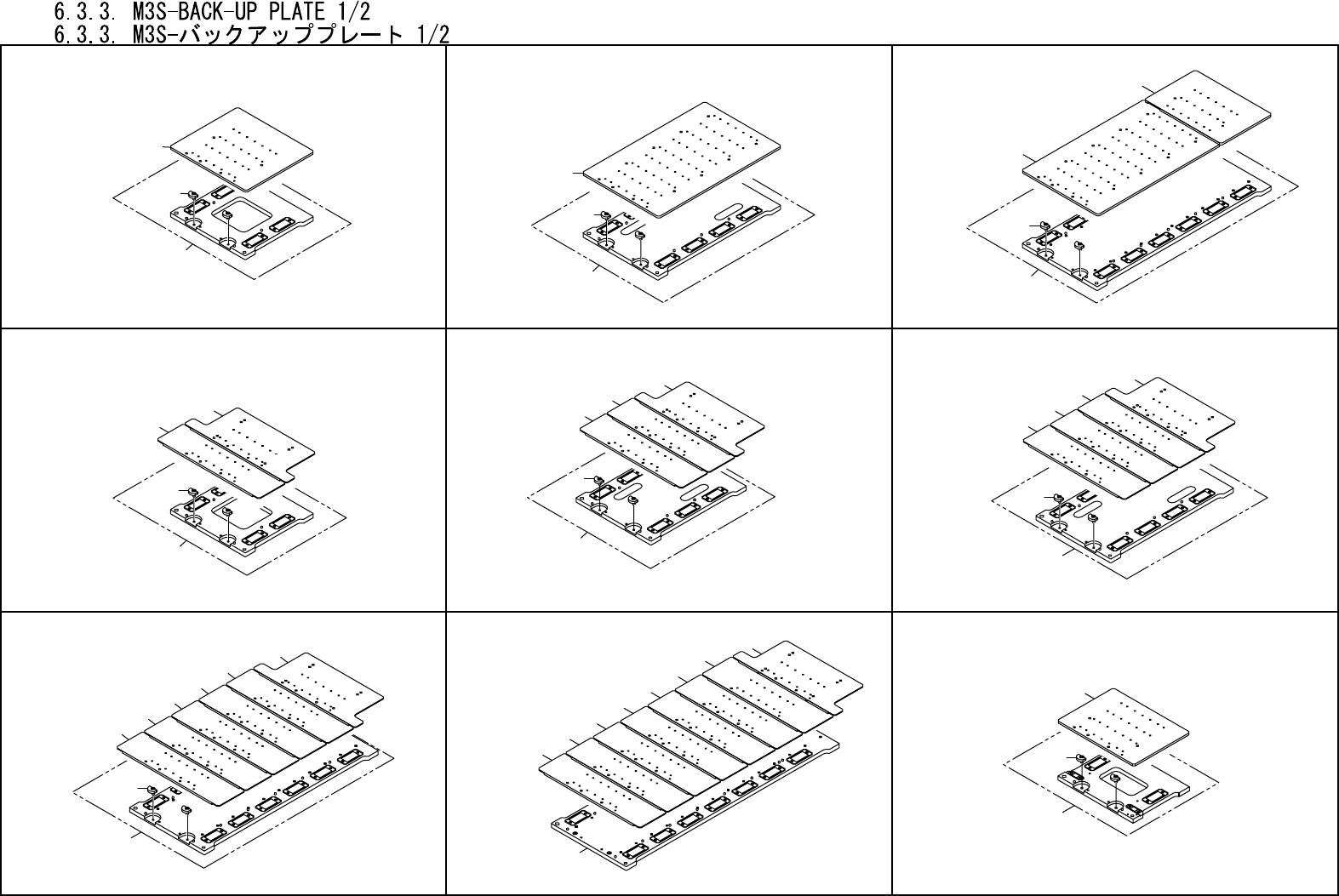

6.3.3. M3S-BACK-UP PLATE 1/2
6.3.3. M3S-バックアッププレート 1/2
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
2 AA23G03 1 FRAME フレーム OT
3 AA35A01 2 SCREW ネジ OT
4 PM66072 1 PLATE, BACKUP プレート バックアップ FE
6 AA23K03 1 FRAME フレーム OT
7 AA35A01 2 SCREW ネジ OT
8 PM66093 1 PLATE, BACKUP プレート バックアップ FE
10 AA23L05 1 FRAME フレーム OT
11 AA35A01 2 SCREW ネジ OT
12 PM66093 1 PLATE, BACKUP プレート バックアップ FE
13 PM66102 1 PLATE, BACKUP プレート バックアップ FE
15 AA23G03 1 FRAME フレーム OT
16 AA35A01 2 SCREW ネジ OT
17 PM66122 1 PLATE, BACKUP プレート バックアップ FE
18 PM66143 1 PLATE, BACKUP プレート バックアップ FE
20 AA23H05 1 FRAME フレーム OT
21 AA35A01 2 SCREW ネジ OT
22 PM66122 2 PLATE, BACKUP プレート バックアップ FE
23 PM66143 1 PLATE, BACKUP プレート バックアップ FE
25 AA23K03 1 FRAME フレーム OT
26 AA35A01 2 SCREW ネジ OT
27 PM66122 3 PLATE, BACKUP プレート バックアップ FE
28 PM66143 1 PLATE, BACKUP プレート バックアップ FE
30 AA23L05 1 FRAME フレーム OT
31 AA35A01 2 SCREW ネジ OT
32 PM66122 5 PLATE, BACKUP プレート バックアップ FE
33 PM66143 1 PLATE, BACKUP プレート バックアップ FE
35 AA23M06 1 FRAME フレーム OT
36 PM66122 6 PLATE, BACKUP プレート バックアップ FE
37 PM66132 1 PLATE, BACKUP プレート バックアップ FE
38 PM66143 1 PLATE, BACKUP プレート バックアップ FE
40 AA2YW02 1 FRAME フレーム OT
41 AA35A01 2 SCREW ネジ OT
42 PM85300 1 PLATE, BACKUP
プ
レート バックアッ
プ
FE
