3.1.3. 4M-BASE 7/ 3.1.3. 4M- ベース 7/ UB00745 No. Drg.No. & Code No. QTY Description Rating Materials Remark 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 22 AA552** 2 VALVE バルブ OT 23 H5288A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE 2…
3. BASE / ベース 192 PTS-NXT-06JE

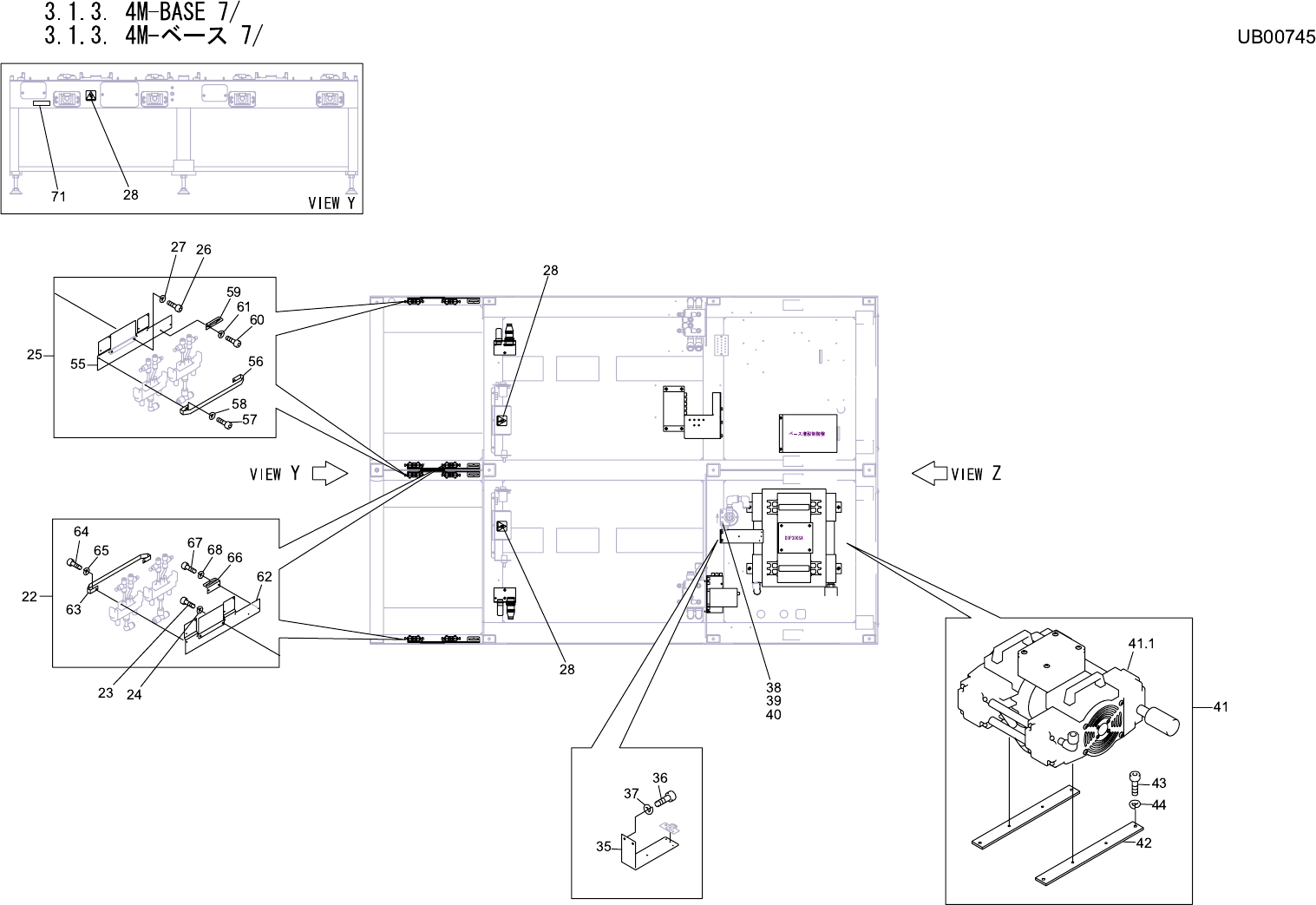

3.1.3. 4M-BASE 7/
3.1.3. 4M-ベース 7/
UB00745
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
22 AA552** 2 VALVE バルブ OT
23 H5288A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
24 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
25 AA553** 2 VALVE バルブ OT
26 H5288A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
27 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
28 PZ25380 3 SEAL シール PL
35 PB14070 2 BKT ＢＫＴ FE
36 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
37 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
38 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
39 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
40 W1044A 2 WASHER, FLAT ワッシャ 平 4W- 5 FE
41 AA149** 1 PUMP, VACUUM ポンプ バキューム OT
41.1 XP00530 1 PUMP, VACUUM ポンプ バキューム OT
42 PB00542 2 BRIDGE ブリッジ FE
43 H5322A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
44 W1024A 4 WASHER, LOCK ワッシャ スプリング 6M/M FE
55 PB26632 1 BKT, VALVE ＢＫＴ バルブ FE
56 PB31391 1 GUIDE ガイド FE
57 H5274A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
58 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
59 PB09393 1 BKT ＢＫＴ FE
60 H5274A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
61 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
62 PB26693 1 BKT, VALVE ＢＫＴ バルブ FE
63 PB31391 1 GUIDE ガイド FE
64 H5274A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
65 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
66 PB09393 1 BKT ＢＫＴ FE
67 H5274A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
68 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
71 PX04540 1 SEAL, BAR CODE
シール バーコード OT BA4MB
3. BASE / ベース 193 PTS-NXT-06JE

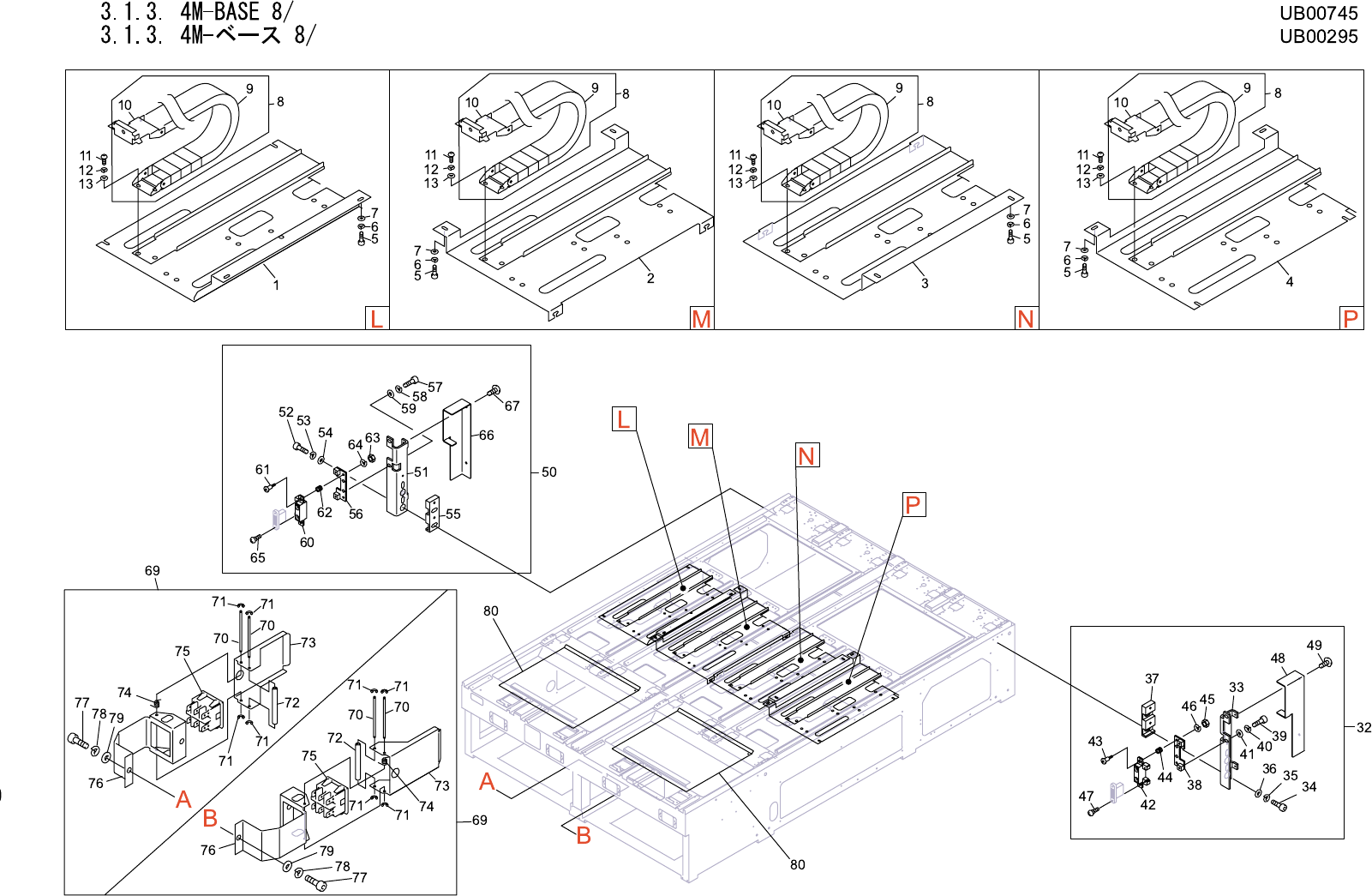

3. BASE / ベース 194 PTS-NXT-06JE
